BVM
Batteriespannungsmonitor

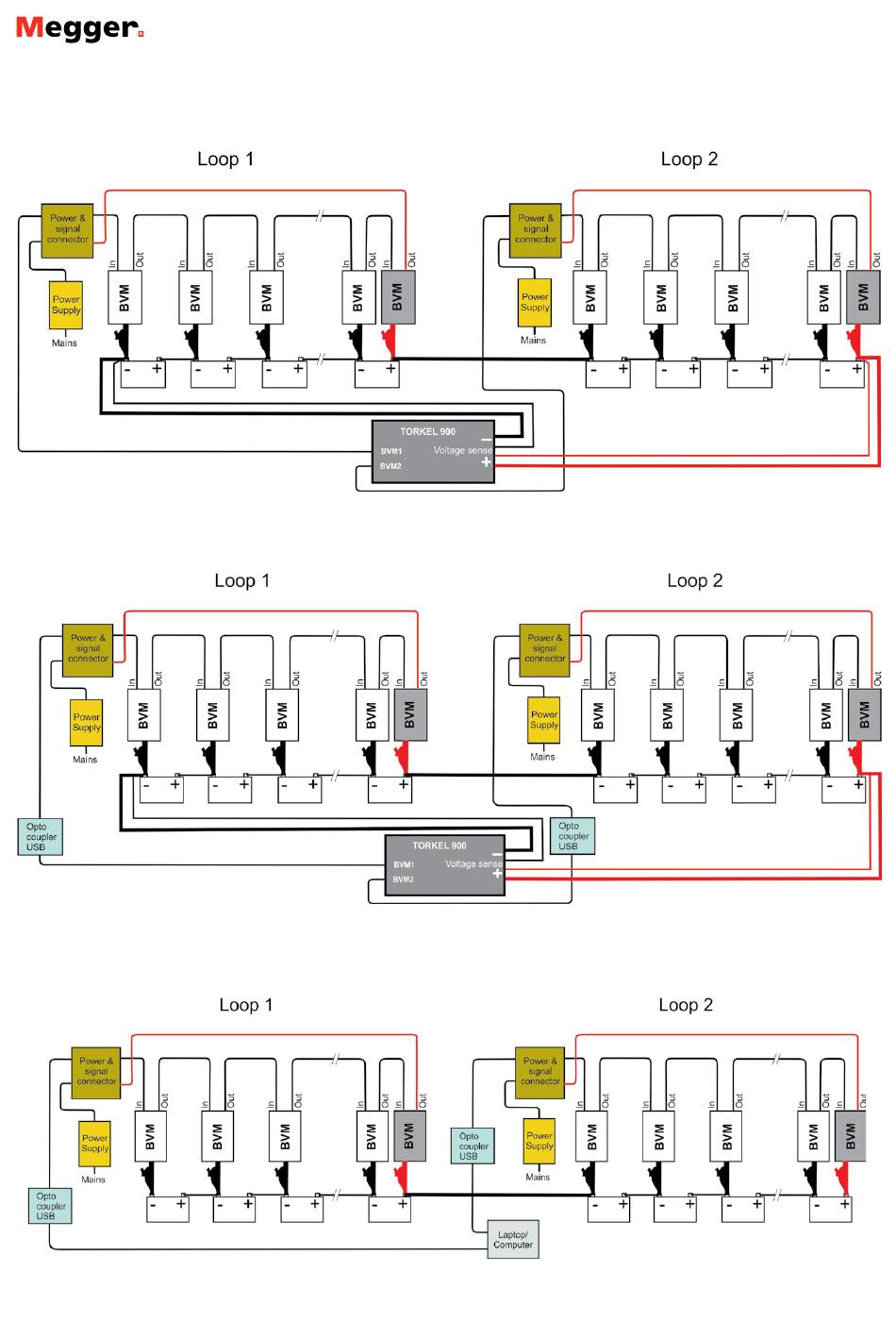

ANSCHLUSSBEISPIELE
Mit TORKEL 900
Max. Batteriekettenspannung 300 V
Bis zu 120 BVM Zellen / 121 BVM-Geräte
Bis zu 120 BVM Zellen / 121 BVM-Geräte
Sobald die Batteriebank 120 Zellen überschreitet, sollte dieser Anschluss mit 2 BVM-Schleifen verwendet werden.
Schließen Sie die erste Schleife an die USB-Schnittstelle BVM1 am TORKEL 900 an und die zweite Schleife an die USB-Schnittstelle
BVM2 am TORKEL 900.
Max. Batteriekettenspannung 500 V
Bis zu 120 BVM Zellen / 121 BVM-Geräte
Bis zu 120 BVM Zellen / 121 BVM-Geräte
Der oben gezeigte Anschluss muss verwendet werden, wenn die Batteriebankspannung zwischen 300 V und 500 V beträgt.
Er umfasst zwei Optokoppler und zwei nicht geeerdete Spannungsversorgungen.
Ohne TORKEL 900
Max. Batteriekettenspannung 600 V
Bis zu 120 BVM Zellen / 121 BVM-Geräte
Bis zu 120 BVM Zellen / 121 BVM-Geräte
Sobald die Gesamtbatteriespannung 500 V überschreitet, kann TORKEL nicht als Lastbank verwendet werden. Stattdessen kön-
nen andere Lastbänke oder die vorhandene USV-Last für die Durchführung von Batteriekapazitätsprüfungen verwendet werden.
