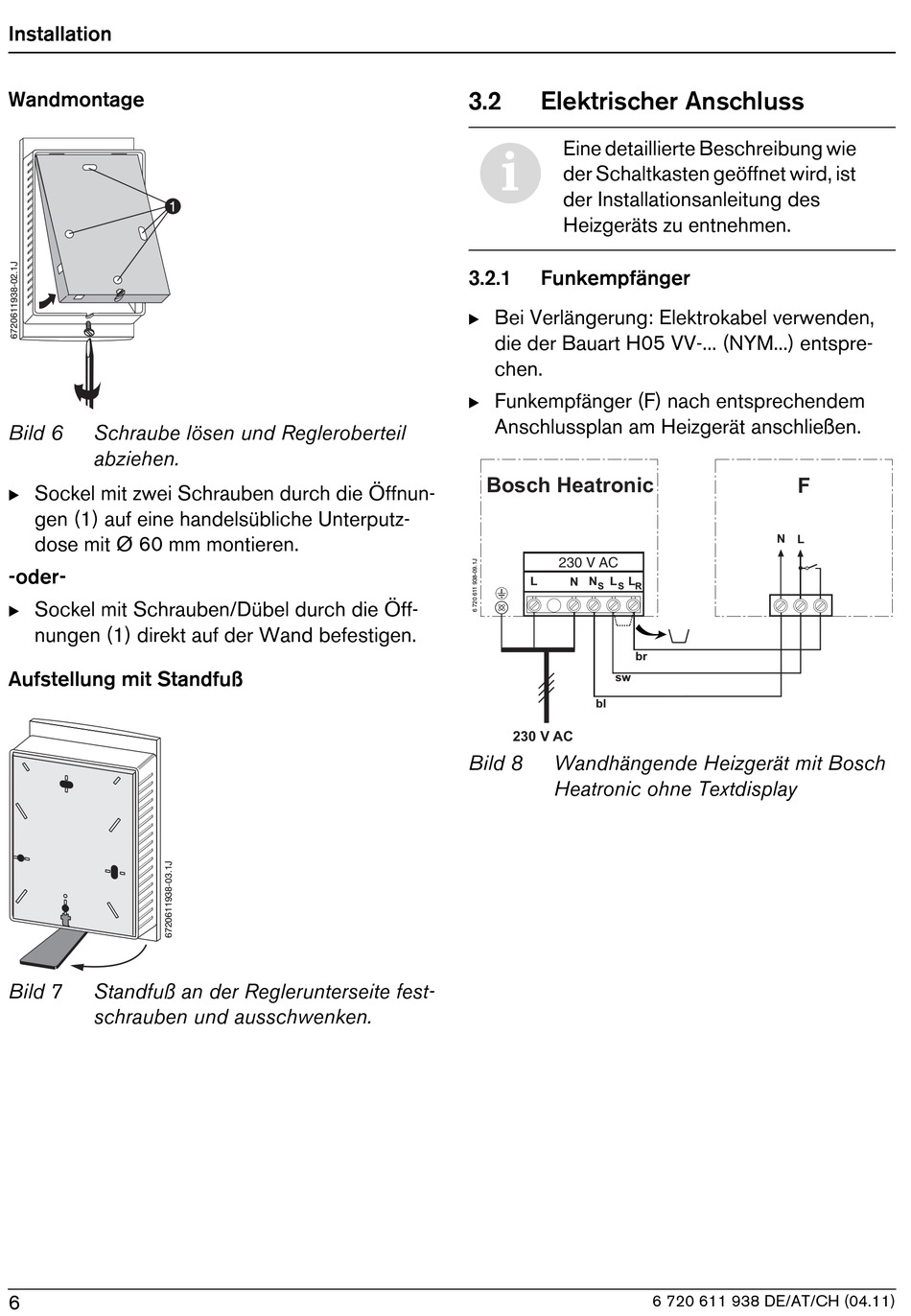

Installation
Wandmontage
Bild 6
Schraube lösen und Regleroberteil
abziehen.
B Sockel mit zwei Schrauben durch die Öffnun-
gen (1) auf eine handelsübliche Unterputz-
dose mit Ø 60 mm montieren.
-oder-
B Sockel mit Schrauben/Dübel durch die Öff-
nungen (1) direkt auf der Wand befestigen.
Aufstellung mit Standfuß
Bild 7
Standfuß an der Reglerunterseite fest-
schrauben und ausschwenken.
6
3.2
Elektrischer Anschluss
Eine detaillierte Beschreibung wie
i
der Schaltkasten geöffnet wird, ist
der Installationsanleitung des
Heizgeräts zu entnehmen.
3.2.1
Funkempfänger
B Bei Verlängerung: Elektrokabel verwenden,
die der Bauart H05 VV-... (NYM...) entspre-
chen.
B Funkempfänger (F) nach entsprechendem
Anschlussplan am Heizgerät anschließen.
Bosch Heatronic
230 V AC
L
N N
L L
S
S
R
br
sw
bl
230 V AC
Bild 8
Wandhängende Heizgerät mit Bosch
Heatronic ohne Textdisplay
F
N
L
6 720 611 938 DE/AT/CH (04.11)
