Endress+Hauser Solimotion FTR20 Betriebsanleitung Seite 40

Inbetriebnahme

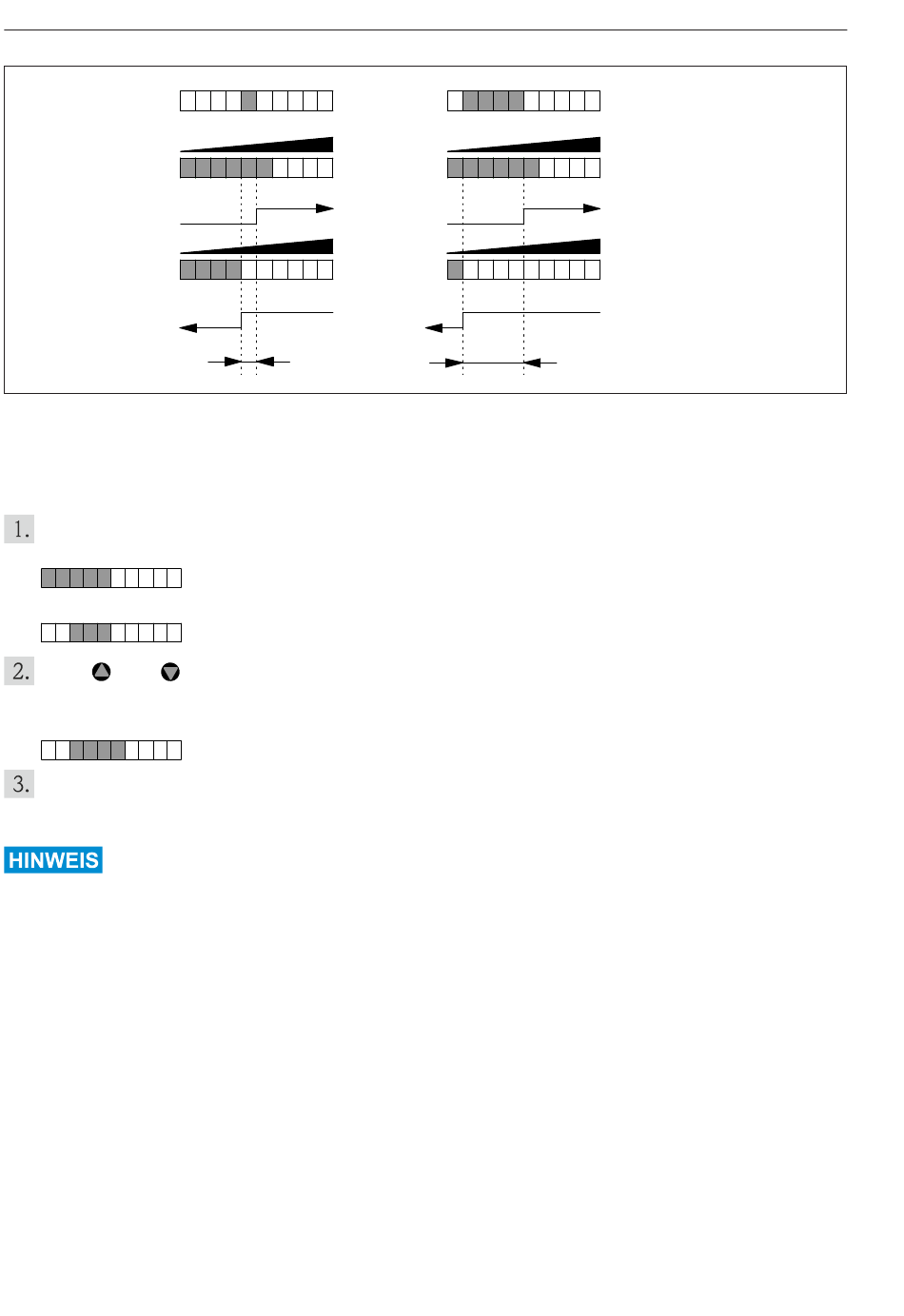

23 Einstellung der Hysterese
H Hysterese
Die Hysterese wird wie folgt eingestellt:
Kodierschalter auf Position 5 stellen
→ Anzeige der Funktionsnummer
→ nach 2 Sekunden: Anzeige der eingestellten Hysterese, Beispiel:
Taste oder
parametrieren
→ Anzeige der geänderten Hysterese, Beispiel:
Kodierschalter auf Ausgangsposition 0 stellen
→ Anzeige der aktuellen Signalstärke
• Eine größere Hysterese kann dazu verwendet werden, bei schwankender Signalstärke den
Ausgang am ständigen Schalten zu hindern. Wenn beispielsweise die Signalstärke ständig
zwischen der dritten und achten LED schwankt, würde der werksseitig voreingestellte
Hysteresewert von einer LED dazu führen, dass der Schaltausgang ständig beim
Unterschreiten der vierten LED schalten würde.
• Diese Einstellung hat für den Stromausgang keine Bedeutung.
8�4�2 Grenzsignalfunktion (Funktion 6)
Die Grenzsignalfunktion legt bei Geräten mit Relais und Solid-State-Relais das Schaltverhalten
beim Über- und Unterschreiten des Grenzwerts (oberer Grenzwert LED 5, unterer Grenzwert
durch Hysterese festgelegt) fest.
40
H = 1
H
am Gerät drücken, um die Hysterese im Bereich von 1 bis 4 LED' s zu
(Hysterese von 3 LED' s auf 4 LED' s vergrößert)
H = 4
H
