Klemmpunktbelegung
Prinzipschaltbild der
analogen Ein- Ausgänge
Zu diesem Produkt | Automax 100 | Erweiterungsmodul TS-AC E2-M2-1X
 Prozessdaten-Update < 150 μs
 Gespeichertes Gerätetypenschild
 Diagnose- und Statusanzeigen

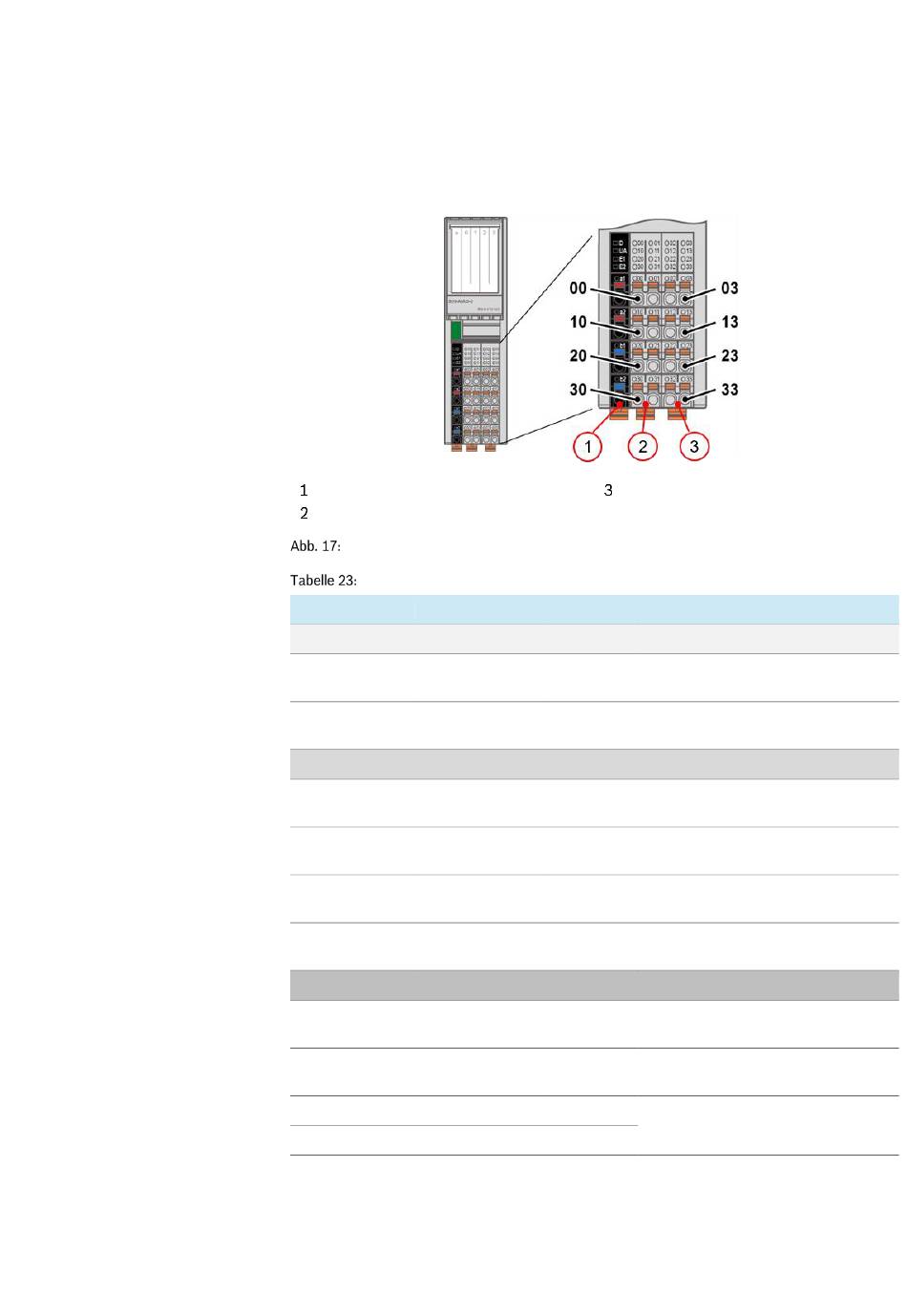

Die nachfolgende Abbildung zeigt die Klemmpunktbelegung des S20-AIAO-2 Moduls.
Spannungsversorgung
Analoge Eingänge
Klemmpunktbelegung des S20-AIAO-2 Moduls
Detaillierte Klemmpunktbelegung
Klemmpunkt Farbe
Einspeisung der Versorgungsspannung
a1, a2 Rot
b1, b2 Blau
Analoge Eingänge
00, 01 Orange
10, 11 Orange
20, 21 Orange
30, 31 Orange
Analoge Ausgänge
02, 03 Orange
12, 13 Orange
22, 23 Orange
32, 33 Orange
Die Nachfolgende Abbildung zeigt die grundsätzliche Beschaltung der Ein- Ausgänge des
S20-AIAO-2 Moduls unter Berücksichtigung der jeweiligen Klemmpunkte.
Analoge Ausgänge
Belegung
+24V/U Einspeisung für Analogmodule
LS
(intern gebrückt)
GND Bezugspotenzial der
Versorgungsspannung (intern gebrückt)
IN01, IN02
U1+, U2+ Positiver Spannungsanschluss
Kanal 1 und 2
U1-, U2- Negativer Spannungsanschluss
Kanal 1 und 2
I1+, I2+ Positiver Stromanschluss
Kanal 1 und 2
I1-, I2- Negativer Stromanschluss
Kanal 1 und 2
OUT01, OUT02
U1, U2 Spannungsanschluss
Kanal 1 und 2
I1, I2 Stromanschluss
Kanal 1 und 2
GND Bezugspotenzial für alle AO-Kanäle
GND
Bosch Rexroth AG | 04.2021 | DOK-SUPPL*-TS-AC E2-M2-ITRS-DE-P
33/106
