88/106 Demontage und Austausch | Automax 100 | Erweiterungsmodul TS-AC E2-M2-1X
Bosch Rexroth AG | 04.2021 | DOK-SUPPL*-TS-AC E2-M2-ITRS-DE-P
Schritt 1
Lösen Sie die drei Sicherheits-Federkorbstecker des Erweiterungsmoduls aus den
Sicherheits-Laborbuchsen des Basismoduls. Stecken Sie diese in die Sicherheits-
Laborbuchsen des Erweiterungsmoduls (Parkposition).
Schritt 2
Lösen Sie die beiden Rändelschrauben am Steckplatz 2 des Basismoduls.
Schritt 3
Entfernen Sie das Erweiterungsmodul vorsichtig nach oben aus dem Steckplatz 2 des
Basismoduls. Achten Sie darauf, dass die Führungsbolzen des Erweiterungsmoduls hierbei
nicht verkanten.
Schritt 4
Der Ausbau des Erweiterungsmoduls ist hiermit abgeschlossen. Siehe nachfolgende
Abbildung.
1. Schritt 1
2. Schritt 2

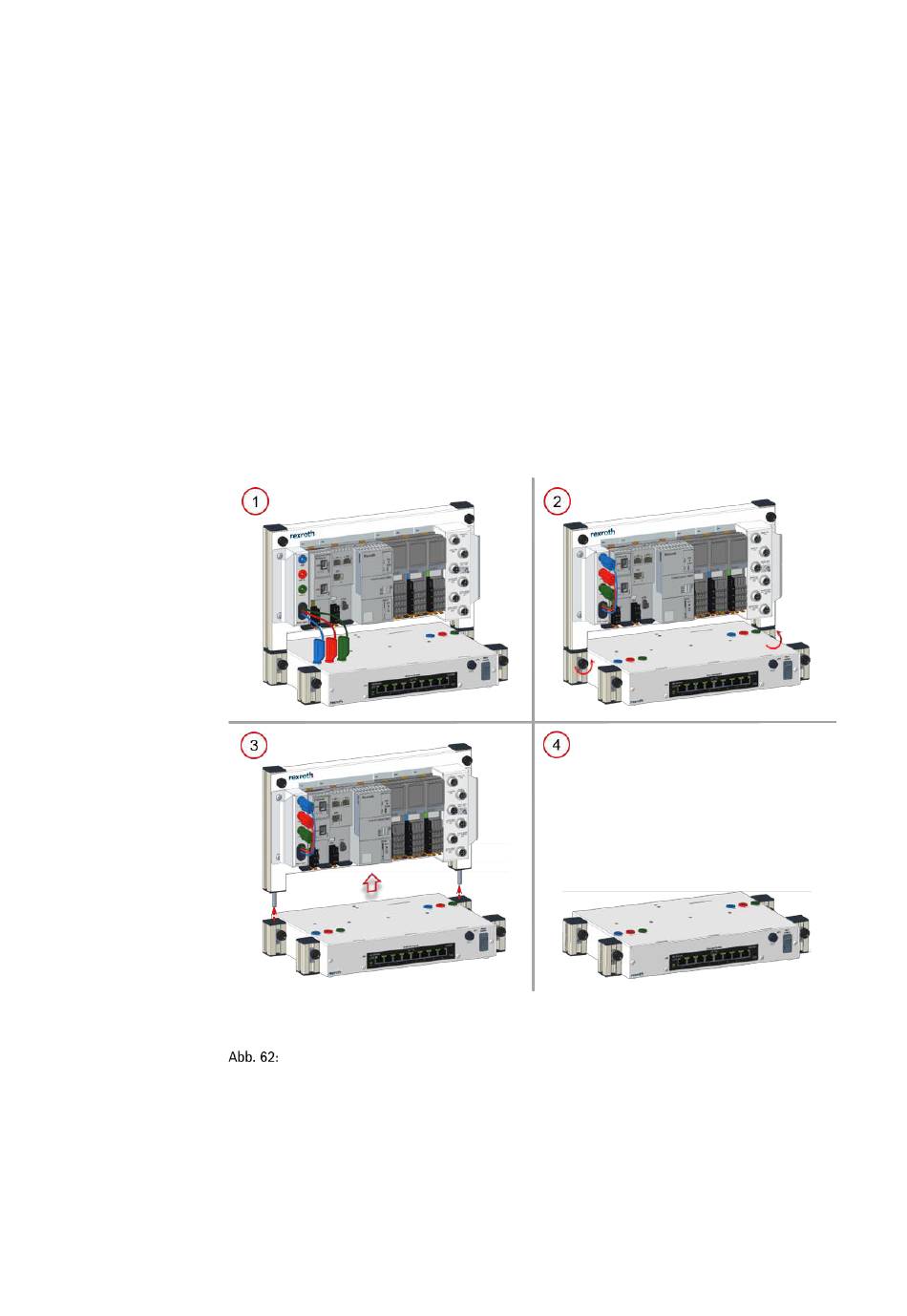

Demontage des Erweiterungsmodul TS-AC E2-M2-1X
3. Schritt 3
4. Schritt 4
