Zu diesem Produkt | Automax 100 | Erweiterungsmodul TS-AC E2-M2-1X
Erweiterungsmodul RT PROFINET (-7KE1)
SPS Steuerung (-7KE2)
Digital Ein- Ausgabemodul (-3KE1)
Digital Ausgabemodul (-4KE1)
Analog Ein- Ausgabemodul (-5KE1)
M12 Systemsteckverbinder

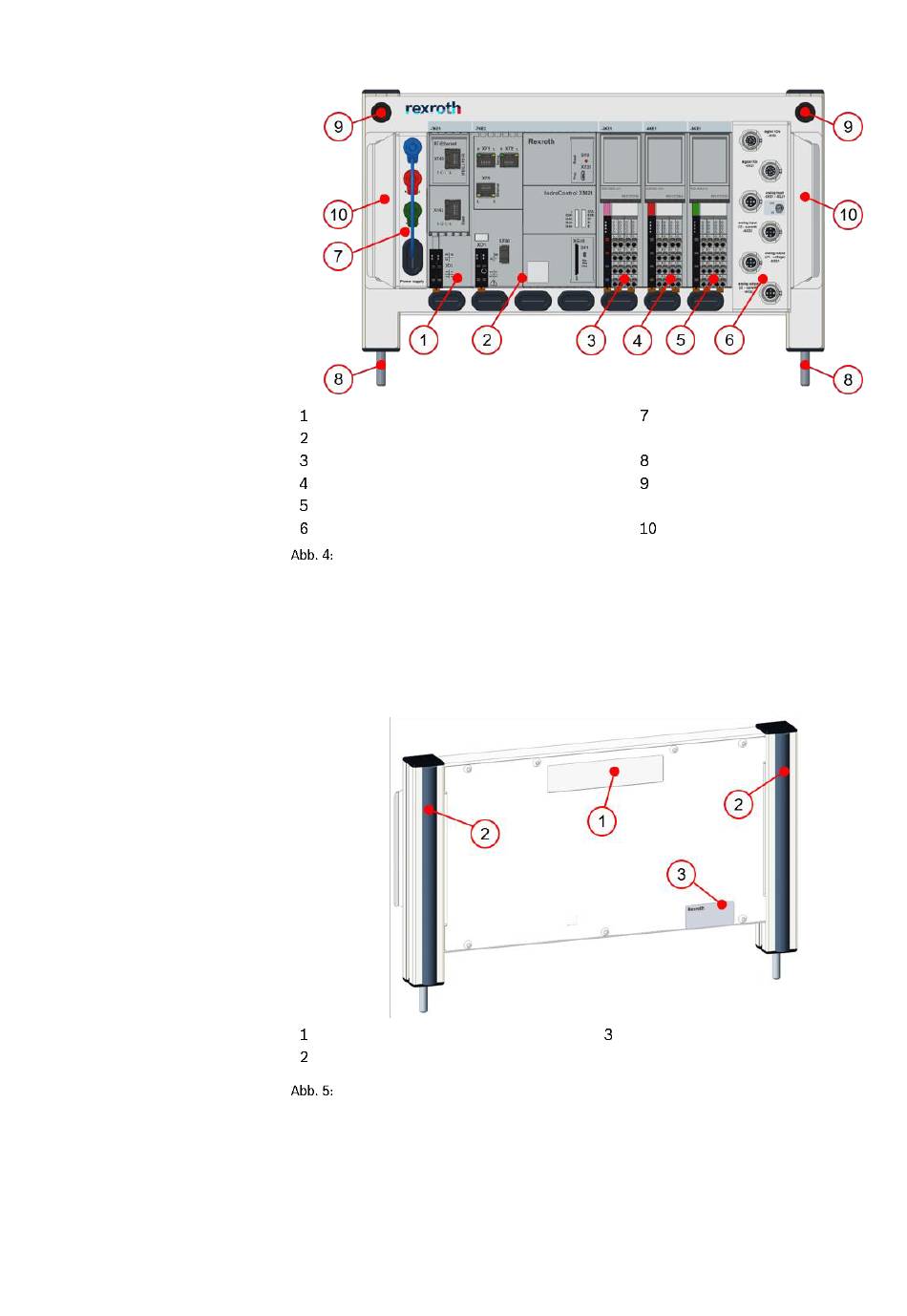

Anordnung der Betriebsmittel des Erweiterungsmoduls
5.2.2
Rückseite
Auf der Rückseite des Erweiterungsmodules befindet sich eine Griffmulde. Diese kann als
Alternative zu den Haltegriffen verwendet werden.
Die beiden seitlichen Leisten aus Kunststoff dienen als Ablageschutz, wenn z.B. das Modul
auf einen Tisch abgelegt wird.
Griffmulde
Ablageschutz
Rückseite des Erweiterungsmoduls
5.2.3

Spannungsversorgung allgemein

Die Spannungsversorgung des Erweiterungsmoduls erfolgt über die 3 Sicherheits-
Federkorbstecker auf der Vorderseite des Moduls. Hierfür ist ein Basismodul (siehe Tabelle
„Verfügbare
Basismodule" auf Seite [19]) oder ein anderes Erweiterungsmodul
erforderlich.
Typenschild
Bosch Rexroth AG | 04.2021 | DOK-SUPPL*-TS-AC E2-M2-ITRS-DE-P
Anschlussblock für
Spannungsversorgung
Führungsbolzen
Rändelschrauben zur Fixierung
weiterer Module
Haltegriffe
21/106
