24/48 Montage | Automax 100 | Basismodul TS-AC B2-M1-1X
Bosch Rexroth AG | 02.2021 | DOK-SUPPL*-TS-AC B2-M1-ASRS-DE-P
Unsachgemäßer Umgang beim Stecken oder Trennen kann die Sicherheits-
Einbaubuchsen oder Sicherheits-Federkorbstecker beschädigen. Bei beschädigten
Teilen ist die funktionale Sicherheit der Steckverbindung nicht mehr gegeben!
Beschädigungsgefahr des Basismoduls TS-AC B2-M1-1X, Sachschaden, Fehlfunktion!
 Vergewissern Sie sich vor dem Steckvorgang, dass
–
Stecker und Buchse keine Bruchstellen, Risse oder Verformungen aufweisen
– Kontaktstifte nicht verbogen, abgebrochen oder korrodiert sind
 Achten Sie darauf, dass Stecker und Buchse nicht verkanten und ohne Kraftaufwand
gesteckt werden
Unregelmäßigkeiten, Abweichungen, Störungen, Mängel während der Montage oder
bei der Prüfung!
Beschädigungsgefahr des Basismoduls TS-AC B2-M1-1X Basismodul TS-AC B2-M1-1X,
Sachschaden!
 Setzen Sie das Basismodul nicht in Betrieb bzw. nehmen Sie es unverzüglich außer
Betrieb

Ergründen Sie die Ursache und beheben Sie den Mangel. Sollte dies nicht möglich
sein verständigen Sie den Bosch Rexroth Kundendienst

7.4.1 Montage an Arbeitsstation WS290

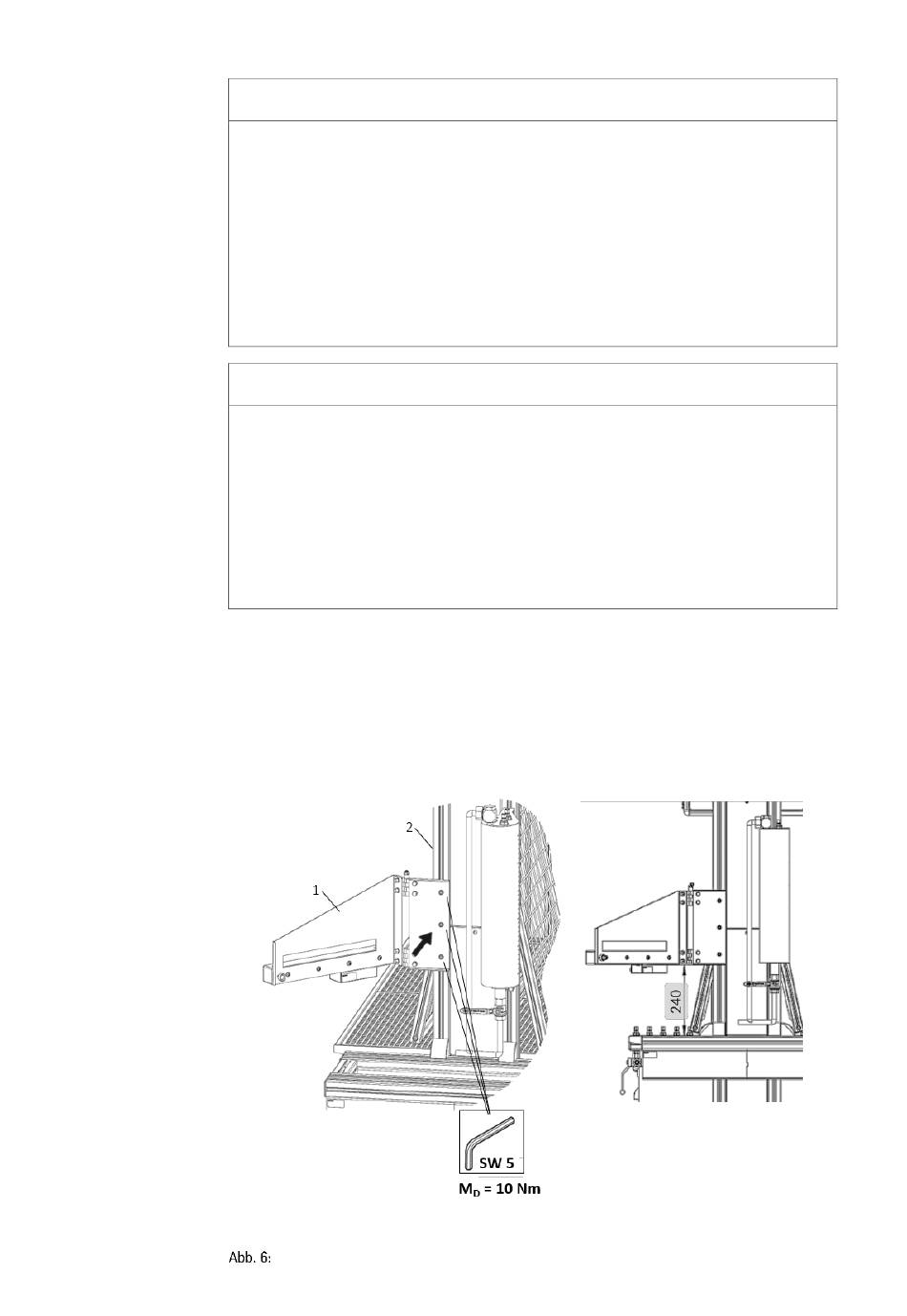

In der nachfolgenden Abbildung wird die Montage an der Arbeitsstation WS290 gezeigt. Das
Maß 240 mm entspricht der empfohlenen Einbauhöhe.
Für eine sichere Befestigung sollte das angegebene Anzugsdrehmoment (10 Nm) der
Befestigungsschrauben eingehalten werden.
1. Basismodul TS-AC B2-M1-1X
Montage an Arbeitsstation WS290
HINWEIS
HINWEIS
2. Arbeitsstation WS290
