Sicherheitshinweise | Automax 100 | Basismodul TS-AC B2-M1-1X
Hierbei achtet er vor allem darauf, dass der Untergrund
 sicheren Stand gewährleistet
 eben und waagerecht ist
Der Betreiber unterrichtet seine Mitarbeiter und/oder solche von Drittfirmen über mögliche
Gefahren am Aufstellungsort.
Der Betreiber muss im Aufstellbereich des Produktes eine ausreichende Beleuchtung zur
Verfügung stellen.

2.8.2 Sicherheitszeichen

Abhängig von den Aufstellungsbedingungen müssen gegebenenfalls am Aufstellungsort
Warnhinweise angebracht werden. Das Anbringen der Sicherheitszeichen obliegt der
Verantwortung des Betreibers.
Eine Empfehlung der zu verwendenden Warnhinweise kann der nachfolgenden Tabelle
entnommen werden.

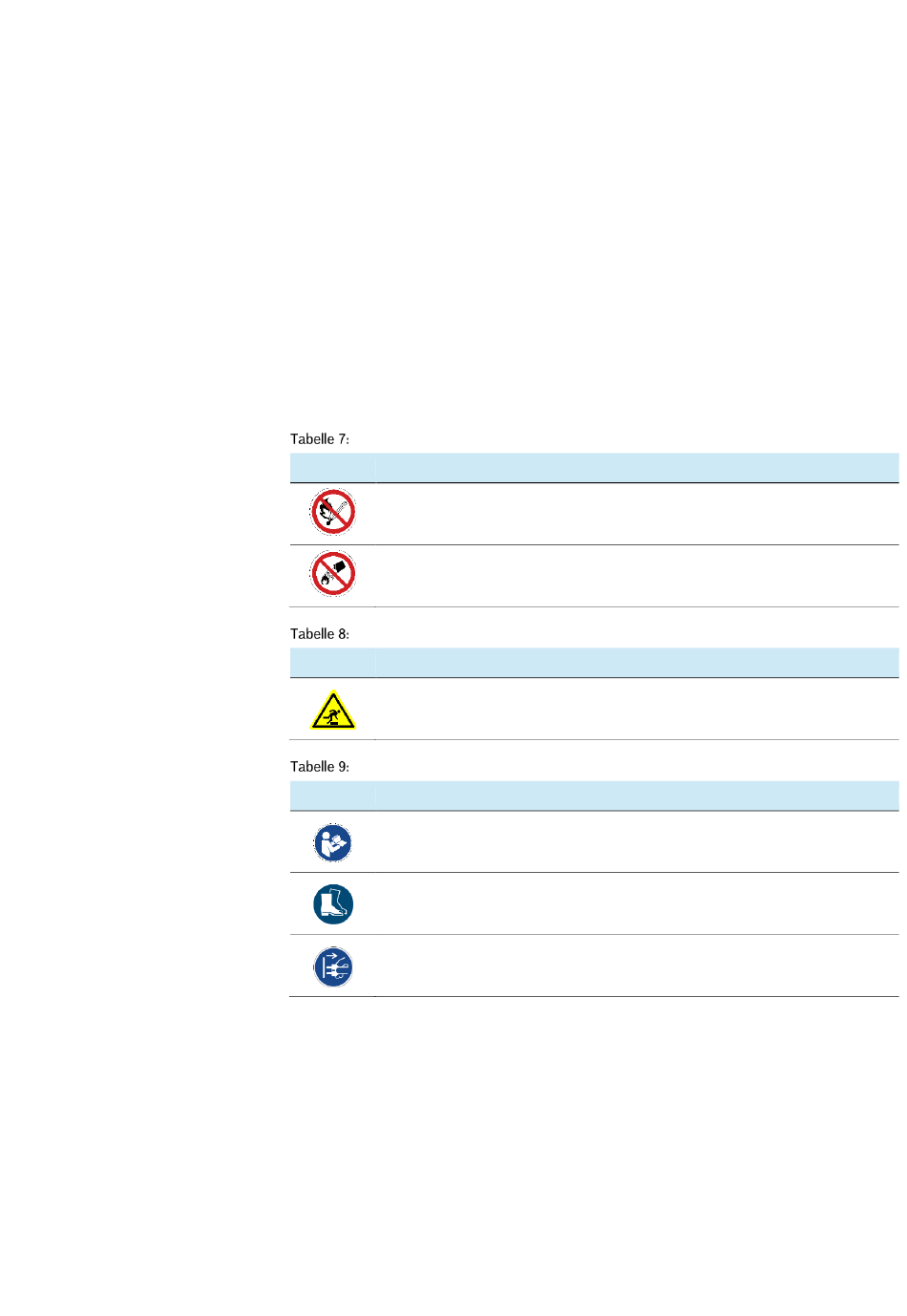

Verbotszeichen nach DIN EN ISO 7010 (2019)
Symbol Beschreibung
Keine offene Flamme; Feuer, offene Zündquelle und Rauchen verboten
Registriernummer: P003
Mit Wasser löschen verboten
Registriernummer: P011
Warnzeichen nach DIN EN ISO 7010 (2019)
Symbol Beschreibung
Warnung vor Hindernissen am Boden
Registriernummer: W007
Gebotszeichen nach DIN EN ISO 7010 (2019)
Symbol Beschreibung
Anleitung (Betriebsanleitung) beachten
Registriernummer: M002
Fußschutz benutzen
Registriernummer: M008
(Vor dem Öffnen) Netzstecker ziehen
Registriernummer: M006
2.9

Sicherheitseinrichtungen

Zum Schutz des Produktes werden folgende Sicherheitseinrichtungen verwendet
 Sicherheits-Einbaubuchse
 Interne Absicherung der Versorgungsspannung für Erweiterungsmodule
Um Kurzschlüsse zu vermeiden werden zur Spannungsversorgung berührungsgeschützte
Sicherheits-Einbaubuchsen verwendet.
Die Absicherung der Spannungen U
, Ist der verfügbare Strom der Versorgungsspannung geringer (< 6,3A) als der Auslösestrom
LS
der Feinsicherung, löst diese im Fehlerfall nicht aus.
und U erfolgt über eine Feinsicherung.
LS A
