44/54 Erweiterung und Umbau | Automax 100 | Basismodul TS-AC B1-M2-1X
Bosch Rexroth AG | 04.2021 | DOK-SUPPL*-TS-AC B1-M2-ITRS-DE-P
Bestückungsvariante 4
Beide Steckplätze des Basismoduls werden mit Erweiterungsmodulen bestückt. Hier wird
das Erweiterungsmodul im Steckplatz 2 nach vorn hin eingebaut. Für einen gleichzeitigen
Betrieb beider Erweiterungsmodule ist diese Variante nicht empfehlenswert. Die
Zugängigkeit der M12 Systemsteckverbinder am Modul 2 ist stark eingeschränkt. Der
Steckplatz 2 kann jedoch als Parkposition für ein nicht benötigtes Modul verwendet werden.

13.2 Erweiterung um zwei Ebenen

Weitere Bestückungsvarianten ergeben sich indem man mehrere Erweiterungsmodule
übereinander platziert.
Achtung! Es wird nicht empfohlen mehr als zwei Erweiterungsmodule übereinander zu
platzieren da hierdurch die Standfestigkeit negativ beeinträchtigt wird (Kippgefahr).
Bestückungsvariante 5

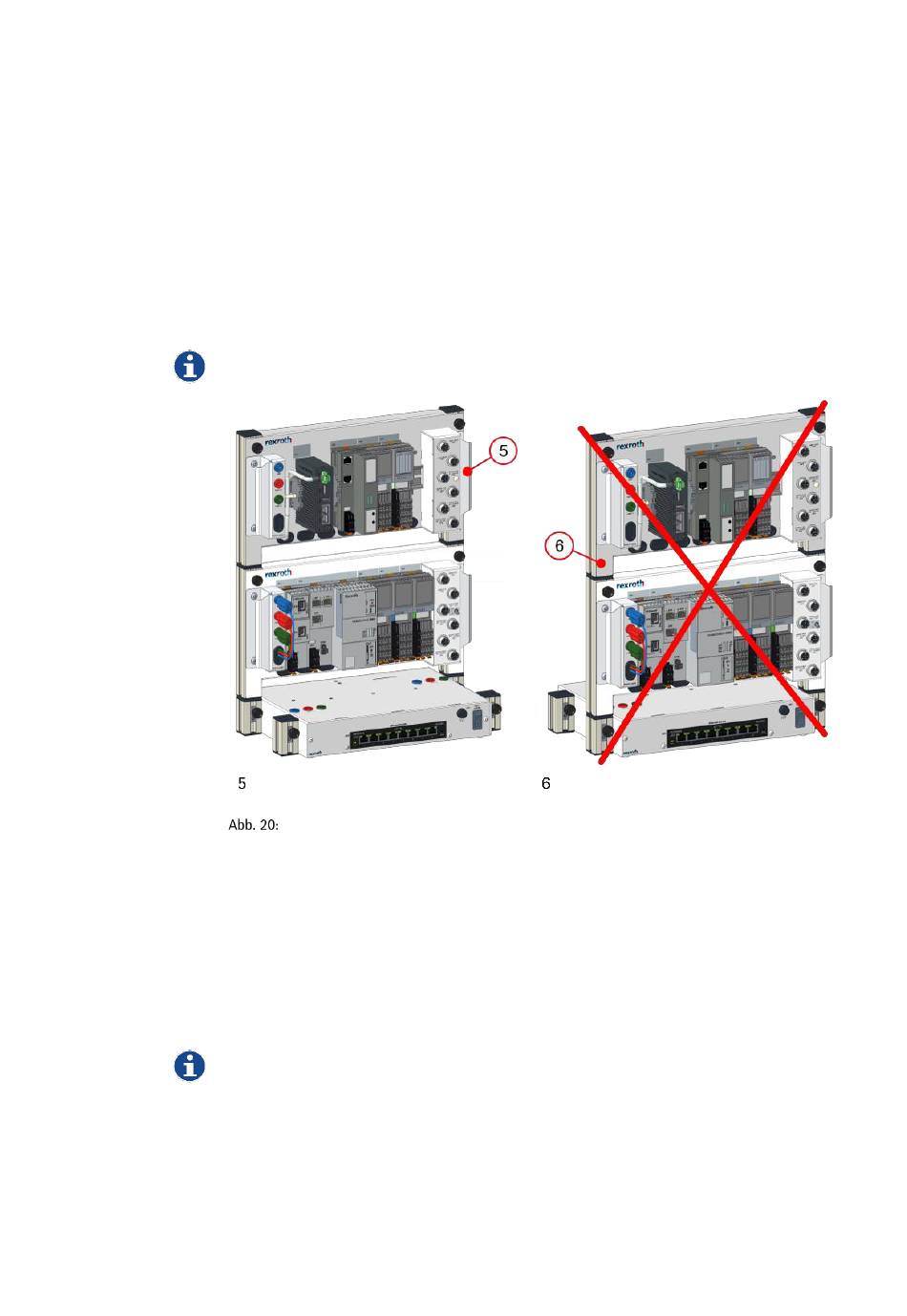

Bestückungsvarianten – 2 Ebenen
Bestückungsvariante 5
Der Steckplatz 2 des Basismoduls wird mit einem Erweiterungsmodul bestückt. Ein zweites
Erweiterungsmodul wird dann auf dem zuvor montierten Erweiterungsmodul platziert. Der
Vorteil dieser Bestückungsvariante liegt darin, dass alle M12 Systemsteckverbinder gut
erreichbar und alle Zustandsanzeigen der verbauten Komponenten von vorne sichtbar sind.
Bestückungsvariante 6
Achtung! Werden mehrere Erweiterungsmodule übereinander montiert, dann darf der
Steckplatz 1 des Basismoduls nicht verwendet werden (Kippgefahr).

13.3 Produkt umbauen

Wurde ein Erweiterungsmodul bestückt, so erfolgt der Ausbau in umgekehrter Reihenfolge
wie es in den Kapiteln „Montage" ab Seite [25],
[43] und „Erweiterung um zwei
Bestückungsvariante 6
„Erweiterung um eine
Ebenen" ab Seite [44] beschrieben ist.
Ebene" ab Seite
