32/54 Inbetriebnahme | Automax 100 | Basismodul TS-AC B1-M2-1X
Bosch Rexroth AG | 04.2021 | DOK-SUPPL*-TS-AC B1-M2-ITRS-DE-P
 Aktorik
ACHTUNG! Zu geringer Ausgangsstrom des Netzteils kann zu Fehlfunktionen der
Applikation führen. Für die Auslegung des benötigten Ausgangsstromes des Netzteils ist
alleine der Betreiber verantwortlich!
1. Schalten Sie den Hauptschalter (sofern vorhanden) des externen Netzteils ein
2. Schalten Sie den Main Switch auf der Vorderseite des Basismoduls ein
–
Die grüne Power-LED des Ethernet-Switch leuchtet
– An den Sicherheits-Einbaubuchsen für Steckplatz 1 und Steckplatz 2 liegen „GND",
„+24V/U " und „+24V/U
LS
– Steht kein Erweiterungsmodul zur Verfügung, so kann die Spannung an den
Sicherheits-Einbaubuchsen für Steckplatz 1 und Steckplatz 2 mit einem Multimeter
überprüft werden

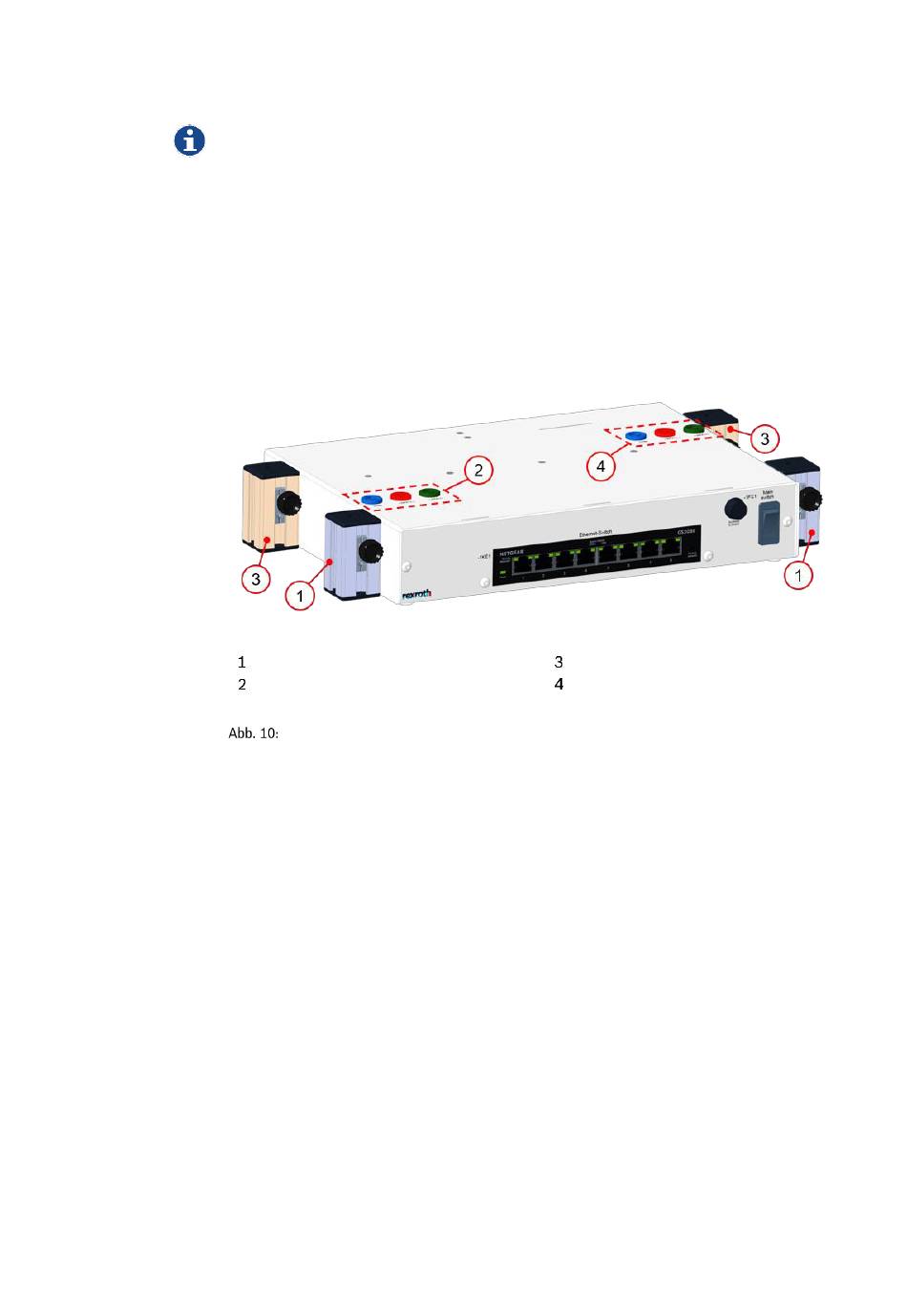

Steckplatz 1 für Erweiterungsmodul
Spannungsversorgung für
Erweiterungsmodul (Steckplatz 1)
Steckplätze für Erweiterungsmodule
Hiermit ist die erstmalige Inbetriebnahme abgeschlossen und das Basismodul kann
verwendet werden.
" an
A
Steckplatz 2 für Erweiterungsmodul
Spannungsversorgung für
Erweiterungsmodul (Steckplatz 2)
