34/54 Betrieb | Automax 100 | Basismodul TS-AC B1-M2-1X
Bosch Rexroth AG | 04.2021 | DOK-SUPPL*-TS-AC B1-M2-ITRS-DE-P

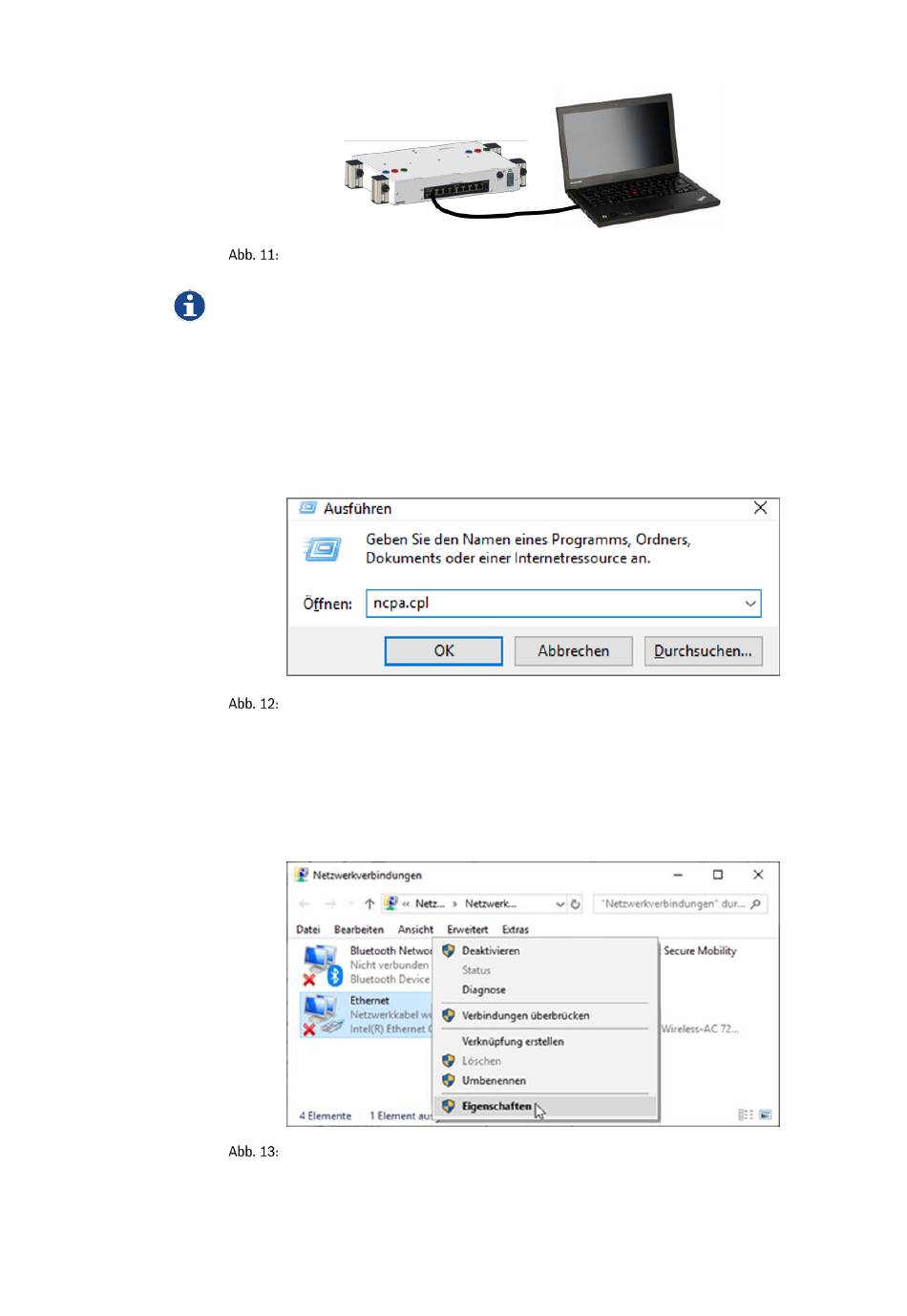

Anschluss Netzwerkkabel
Die Screenshots und Einstellungen sind auf einem Computer mit Windows 10
Betriebssystem erstellt worden und gelten auch nur für diese Konfiguration.
1. Schalten Sie den Hauptschalter (sofern vorhanden) des externen Netzteils ein
2. Schalten Sie den Main Switch auf der Vorderseite des Basismoduls ein
–
Die grüne Power-LED des Ethernet-Switch leuchtet
3. Schalten Sie den Computer ein und lassen ihn hochfahren.
4. Mit der Tastenkombination Win + r öffnet sich das Fenster „Ausführen"
5. Geben Sie ncpa.cpl ein und bestätigen die Eingabe mit Enter
Fenster „Ausführen"
6. Es öffnet sich das Fenster mit den Netzwerkeinstellungen
7. Suchen Sie den Netzwerkadapter an dem der NETGEAR Ethernet-Switch
angeschlossen ist
8. Wählen Sie diesen mit einem Links Klick der Maus an
9. Mit einen Rechts Klick der Maus öffnet sich das Kontextmenü
Fenster „Netzwerkverbindungen"
10. Öffnen Sie den Punkt Eigenschaften
11. Wählen Sie den Punkt „Internet Protocol Version 4 (TCP/IPv4)" an und öffnen dieses
über Eigenschaften
