Installation Von 5,25" Quickrelease-Geräten - Antec Skeleton Benutzerhandbuch

1. Entfernen Sie die Grundplatte für das Netzteil aus dem hinteren Teil des
Komponentenfaches, indem Sie an der Metalllasche anziehen und die Platte
rückwärts aus dem Gehäuse ziehen.
2. Befestigen Sie das Netzteil mit den beiliegenden Schrauben auf der Netzteil-
Grundplatte.
3. Schieben Sie das Netzteil auf der Grundplatte in das unterste Fach des
Komponentenfaches, bis es einschnappt. Abhängig von der Größe Ihres Geräts
haben Sie die Wahl zwischen zwei möglichen Stellen, an denen Sie Ihr Netzteil
einsetzen können.
Hinweis: Netzteile mit einem 80mm-Lüfter ziehen Luft effizienter durch das Skeleton
und das Netzteil. Wir empfehlen Netzteile wie die aus den TruePower, Quattro
oder Signature-Serien von Antec. Verwenden Sie dennoch ein Netzteil mit einem
120mm Lüfter achten Sie darauf, dass der Lüfter des Netzteils nach dem Einbau
nach oben zeigt.

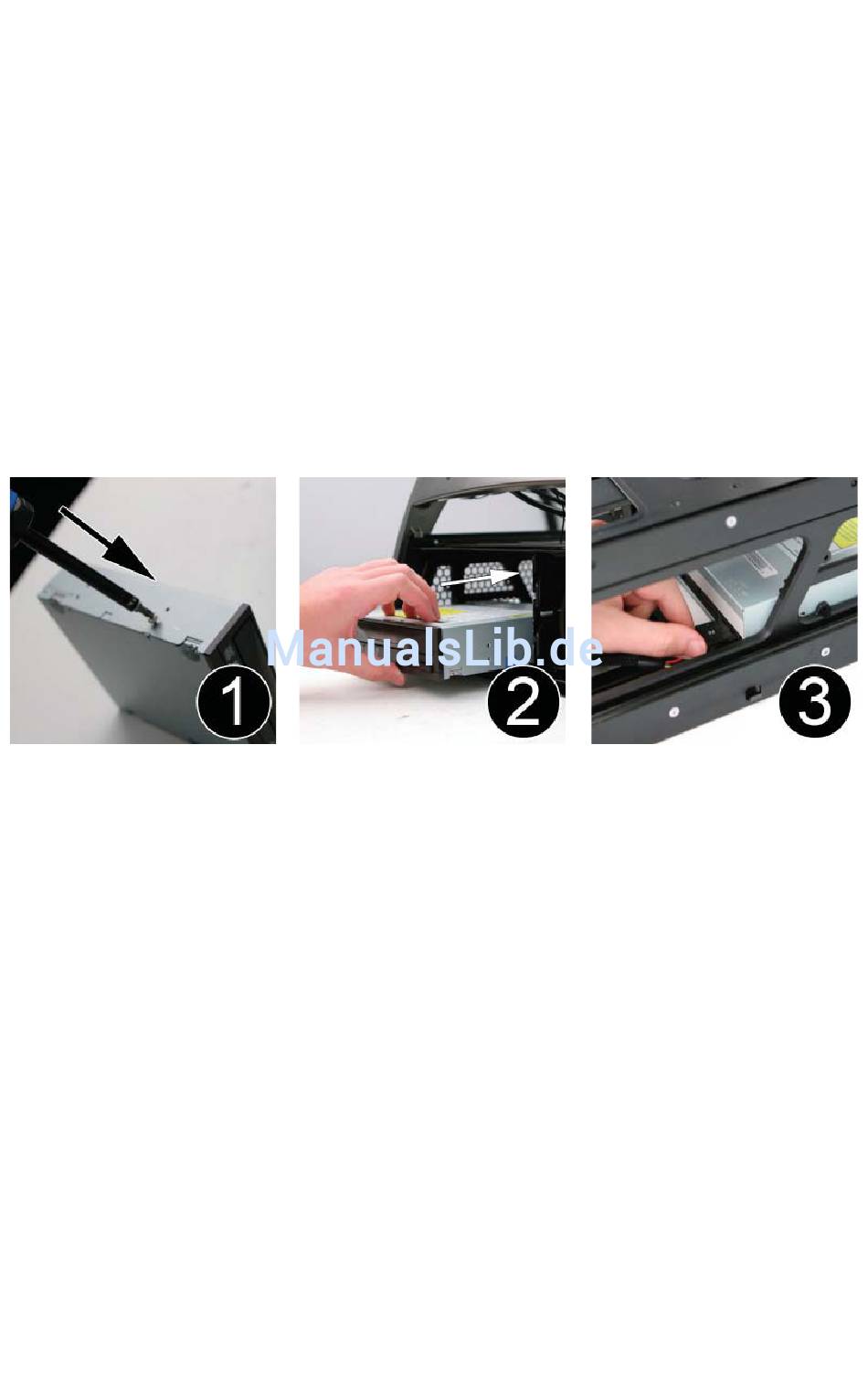

2,6 Installation von 5,25" Quickrelease-Geräten
1. Suchen Sie die Tüte mit der Aufschrift "Für 5,25" Laufwerk", in der sich runde
Schrauben mit silbernem Kopf befinden. Schrauben Sie eine davon in Ihr 5,25"
Gerät. Für den oberen 5,25" Laufwerkeinschub drehen Sie die Schraube auf
der rechten Laufwerksseite in das untere, vordere Loch. Für das untere 5,25"
Laufwerk drehen Sie die Schraube auf der rechten Laufwerksseite in das obere,
vordere Loch.
2. Von der Gehäusefront aus schieben Sie das 5,25" Laufwerk in den entsprech-
enden Schacht des Komponentenfaches, bis es einschnappt.
3. Schließen Sie die Daten- und Stromkabel an Motherboard bzw. Netzteil und
dem Laufwerk an.
Hinweis: Möglicherweise müssen Sie das Motherboardfach und/oder die Seitenab-
deckungen wie in Kapitel 2,2 und 2,3 beschrieben entfernen, um die Kabel effektiv
zu Ihrem Laufwerk zu führen.
6
