Inhaltszusammenfassung für Antec MINI SKELETON-90

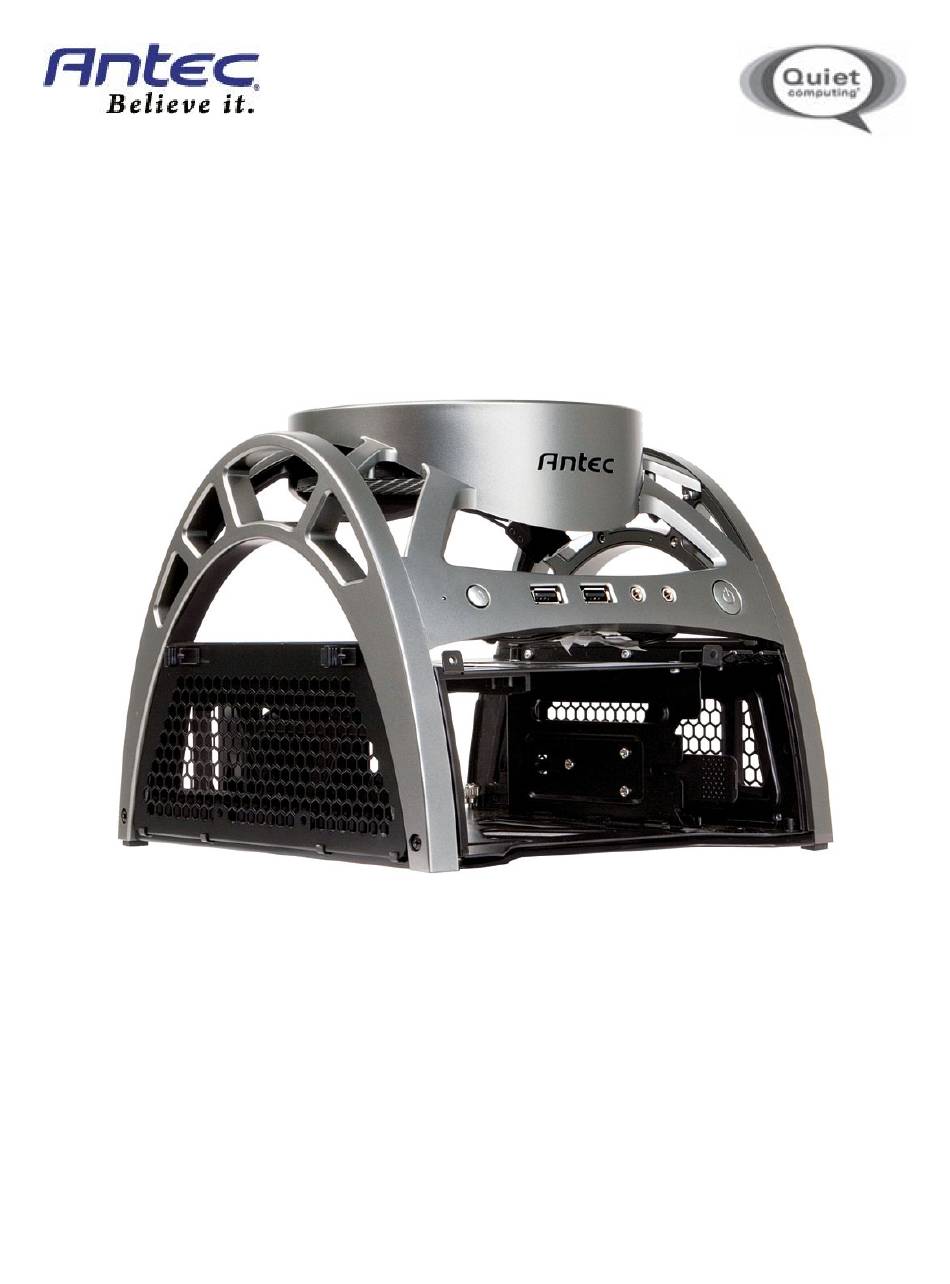

- Seite 1 KELETON UTZERHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
NHALTSVERZEICHNIS INFÜHRUNG Technische Angaben Gehäuse …………………………………………………………………….. 3 Schema ………………………………………………………………………………………………………… 3 EP-90 Netzteil Technische Angaben …………………………………………………………….. 4 ARDWAREINSTALLATIONSANLEITUNG Ausbau/Einbau des Komponentenfachs ……………………………………………………… 5 Motherboard-Installation .…………………………………………………………………………… 5 Installation 5,25”-Gerät .………………………………………………………………………………. 6 Installation internes 2,5”-Gerät …………………………………………………………………… 6 Installation 2,5”-Gerät auf dem Rahmen ……………………………………………………… 7 Entfernen der Seitenabdeckungen des Rahmens …………………………………………. - Seite 3 Verbesserung. Zum Erscheinungszeitpunkt des Handbuchs sind alle Eigenschaften, Beschreibungen und Illustrationen korrekt. Ausschlussklausel Dieses Handbuch ist nur eine Anleitung für die Computergehäuse von Antec. Für ausführliche Angaben bezüglich der Installation des Motherboards sowie der Peripherie-Geräte konsultieren Sie bitte die Nutzerhandbücher der jeweiligen Komponenten.
-
Seite 4: Technische Angaben Gehäuse
ECHNISCHE NGABEN EHÄUSE Gehäuseart Open-Air Design Farbe Metallisch Silber Abmessungen 7,5”(H) x 8,3”(B) x 9,1”(T) 190mm (H) x 210mm (B) x 230mm (T) Gewicht 5,5 lbs / 2,5 kg Kühlsystem 1 x 150mm Lüfter mit 3-Stufen-Regelung 1 x 70mm rückseitiger Einlasslüfter Laufwerkeinschübe 2 x 2,5"... -
Seite 5: Ep-90 Netzteil Technische Angaben
EP-90 N ETZTEIL ECHNISCHE NGABEN Das Mini Skeleton-90 wird durch einen EP-90 Stromadapter versorgt. Eingangskenndaten: Nennspannung Eingangsspannungsbereich Frequenzbereich 100 VAC ~ 240 VAC 90 VAC ~ 264 VAC 50 Hz ~ 60 Hz Ausgangskenndaten: Restwelligkeit & Nennleistung Nennspannung Spannungsbereich Ausgangsleistung Geräusch... -
Seite 6: Hardwareinstallationsanleitung
ARDWAREINSTALLATIONSANLEITUNG Dieses Handbuch befasst sich nicht mit der Installation von CPU, RAM oder Erweiterungskarten. Genaue Anweisungen für deren Einbau und Fehlerbehebung finden Sie im Handbuch Ihres Motherboards. Bevor Sie fortfahren, überprüfen Sie im Handbuch Ihres CPU-Lüfters, ob Sie vor Einbau des Motherboards weitere Schritte ausführen müssen. Stellen Sie Ihr Gehäuse bei der Installation von Hardware auf einer ebenen, stabilen Fläche ab. -
Seite 7: Installation 5,25"-Gerät
Gehäuse. 2,5"-G NSTALLATION INTERNES ERÄT Ihr Antec Mini Skeleton-Gehäuse kann 2,5” Festplatteneinheiten vertikal im Rahmen aufnehmen und bietet so nützliche Speicherkapazitäten. 1. Aus Ihrem Kleinteilebeutel nehmen Sie eine der schwarzen Schrauben und befestigen Sie diese an Ihrem 2,5" Laufwerk. -
Seite 8: Installation 2,5"-Gerät Auf Dem Rahmen
ERÄT AUF DEM AHMEN Das Antec Mini Skeleton-Gehäuse bietet Ihnen die Möglichkeit, für zusätzliche Speicherkapazität bis zu zwei zusätzliche 2,5"-Laufwerke extern auf dem Rahmen Ihres Antec Mini Skeleton- Gehäuses zu installieren. 1. Setzten Sie Ihr 3,5”-Laufwerk auf die beiliegenden 3,5”-Laufwerksgrundplatten auf und befestigen Sie es mit den beiliegenden Schrauben. -
Seite 9: Anschluss Der Front -E/A-Ports
-E/A-P NSCHLUSS DER RONT ORTS USB 2.0 P ORTS Schließen Sie das USB-Kabel der Front-E/A-Platte an den USB-Header Pin-Anschluss Ihres Motherboards an. Überprüfen Sie im Handbuch Ihres Motherboards, ob die Pinbelegung mit folgender Tabelle übereinstimmt: Signalnamen Signalnamen USB Power 1 USB Power 2 Negatives Signal 1 Negatives Signal 2... -
Seite 10: Netzschalter / Reset-Schalter / Anschlüsse Festplattenlaufwerk Mit Led-Beleuchtung
ETZSCHALTER ESET CHALTER NSCHLÜSSE ESTPLATTENLAUFWERK LED-B ELEUCHTUNG An der Front des Mini Skeleton-Gehäuses befinden sich die LED- und Schalter-Kabel für An/Aus, Reset und HDD LED-Anzeige. Verbinden Sie diese Kabel mit den entsprechenden Anschlüssen auf dem Motherboard. Die genauen Pin-Positionen finden Sie im Handbuch Ihres Motherboards. -
Seite 11: Kühlsystem
ÜHLSYSTEM ™-L VERHEAD ÜFTER Das einzigartige und innovative Design des offenen Gehäuses des Mini Skeleton benötigt nur einen 150mm Einlasslüfter zur Kühlung all Ihrer Systemkomponenten. Dieser Overhead-Lüfter hat drei verschiedene Geschwindigkeitsstufen, damit Sie je nach Bedarf die geeignete Geschwindigkeit einstellen können. Die Standard-Drehzahl des Ventilators ist auf Low (Niedrig) eingestellt. - Seite 12 Kundendienst: US & Canada 1-800-22ANTEC customersupport@antec.com Europa +31 (0) 10 462-2060 europe.techsupport@antec.com www.antec.com © Copyright 2009 Antec, Inc. Alle Rechte vorbehalten. Alle Markenzeichen gehören ihren jeweiligen Eigentümern. Die Reproduktion dieses Handbuchs komplett oder in Auszügen ohne schriftliche Genehmigung ist verboten.
