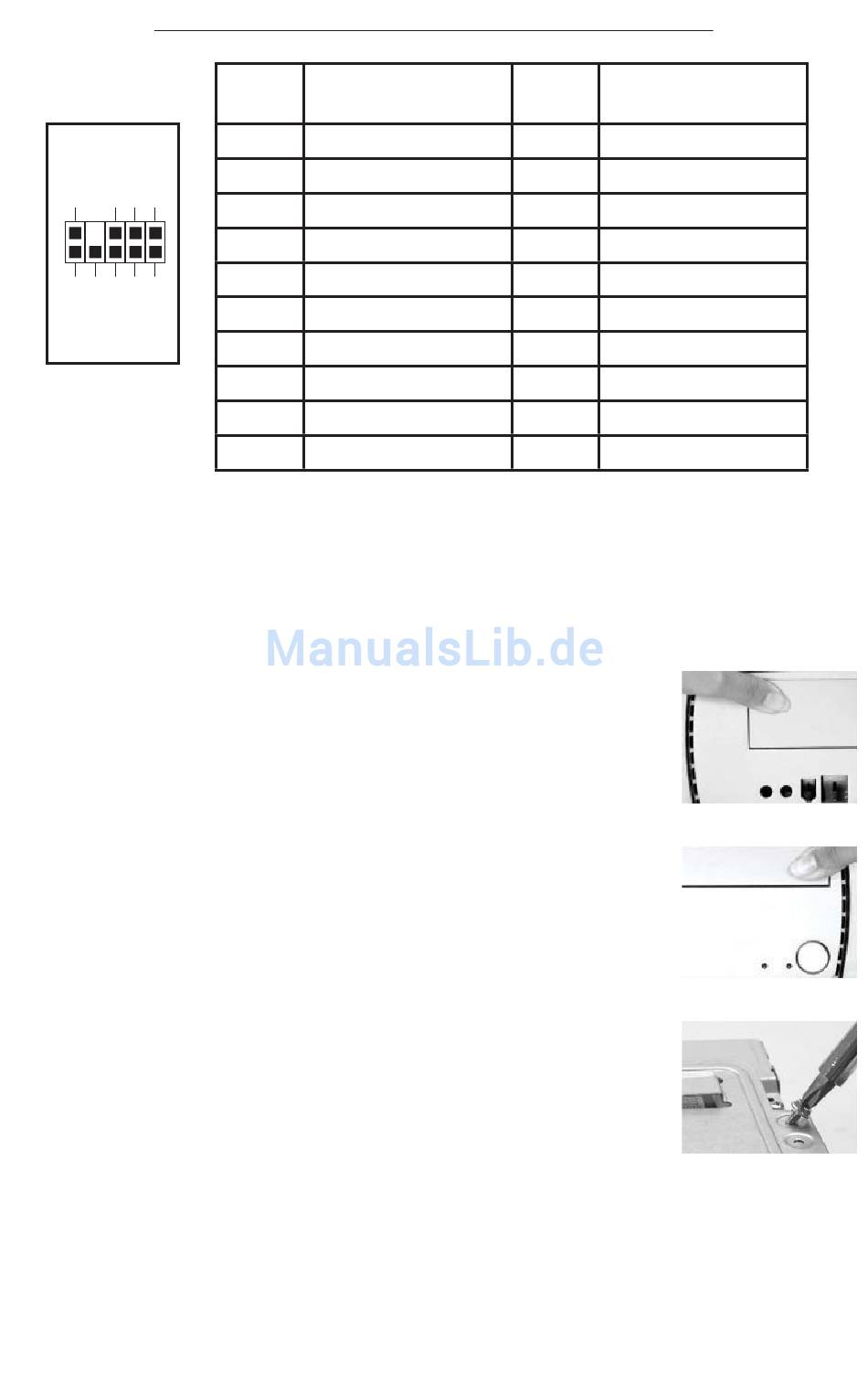

Pinbelegung für die Audioanschlüsse (HDA und AC'97)
10
6
4
2
9
7
5
3
1
INSTALLATION VON LAUFWERKEN
Das Minuet 350 verfügt über einen aufklappbaren Laufwerkkäfig mit Schnellver-
riegelung für eine einfache Installation. Dieser wiederum enthält drei Laufwerkein-
schübe: einen externen 5,25"-Einschub, einen externen 3,5"-Einschub und einen
internen 3,5"-Einschub.
1. Entfernen Sie vor der Installation der externen Laufwerke die jeweiligen Blen-
den von den Einschüben.
a.
Um die Blende für den externen 5,25"-Einschub zu
entfernen, drücken Sie mit dem Daumen der linken
Hand fest auf den LINKEN oder äußeren Rand der linken
Einschubblende, um sie zu entriegeln (siehe Abb. 3).
b.
Um die Blende für den externen 3,5"-Einschub zu ent-
fernen, drücken Sie mit dem Daumen der rechten Hand
fest auf den RECHTEN oder äußeren Rand der rechten
Einschubblende, um sie zu entriegeln (siehe Abb. 4).
2. Heben Sie den Laufwerkkäfig an und ziehen Sie ihn aus
dem Gehäuse.
3. Stellen Sie ihn mit der Unterseite nach oben auf eine ebene
Oberfläche.
Hinweis: Sie müssen vor dem internen 3,5"-Laufwerk zu-
nächst die externen Geräte installieren.
4. Schieben Sie das externe 5,25"-Gerät von vorne in den Lauf-
werkkäfig. Da der Käfig auf dem Kopf steht, muss auch das
Laufwerk „falsch herum" hineingeschoben werden, damit es
nach der Installation des Käfigs im Minuet 350 richtig liegt.
5. Richten Sie die hinteren unteren Schraubenlöcher (zu beiden
Seiten) am Gerät mit den beiden Bohrungen (das der Käfigvorderseite am
nächsten liegende Paar) am Käfig aus und befestigen Sie das Gerät mit den
beliegenden Schrauben (siehe Abb. 5).
6. Schieben Sie das externe 3,5"-Gerät von vorne in den Laufwerkkäfig. Da der
Käfig auf dem Kopf steht, muss auch das Laufwerk „falsch herum" hinein-
geschoben werden, damit es nach der Installation des Käfigs im Minuet 350
richtig liegt.
Signalbezeichnun-
Pin
gen (HDA)
1
MIC2 L
2
AGN
3
MIC2 R
4
AVCC
5
FRO-R
6
MIC2_JD
7
F_IO_SEN
8
Fest (Kein Pin)
9
FRO-L
10
LINE2_JD
Pin
1
2
3
4
5
6
7
8
9
10
14
Signalbezeichnun-
gen (AC'97)
MIC In
GND
MIC Power
NC
Line Out (R)
Line Out (R)
NC
Fest (Kein Pin)
Line Out (L)
Line Out (L)
Abb. 3
Abb. 4
Abb. 5
