Hinweis: Möglicherweise müssen Sie das Motherboardfach und/oder die Seitenab-
deckungen wie in Kapitel 2,2 und 2,3 beschrieben entfernen, um die Kabel effektiv
zu Ihrem Laufwerk zu führen

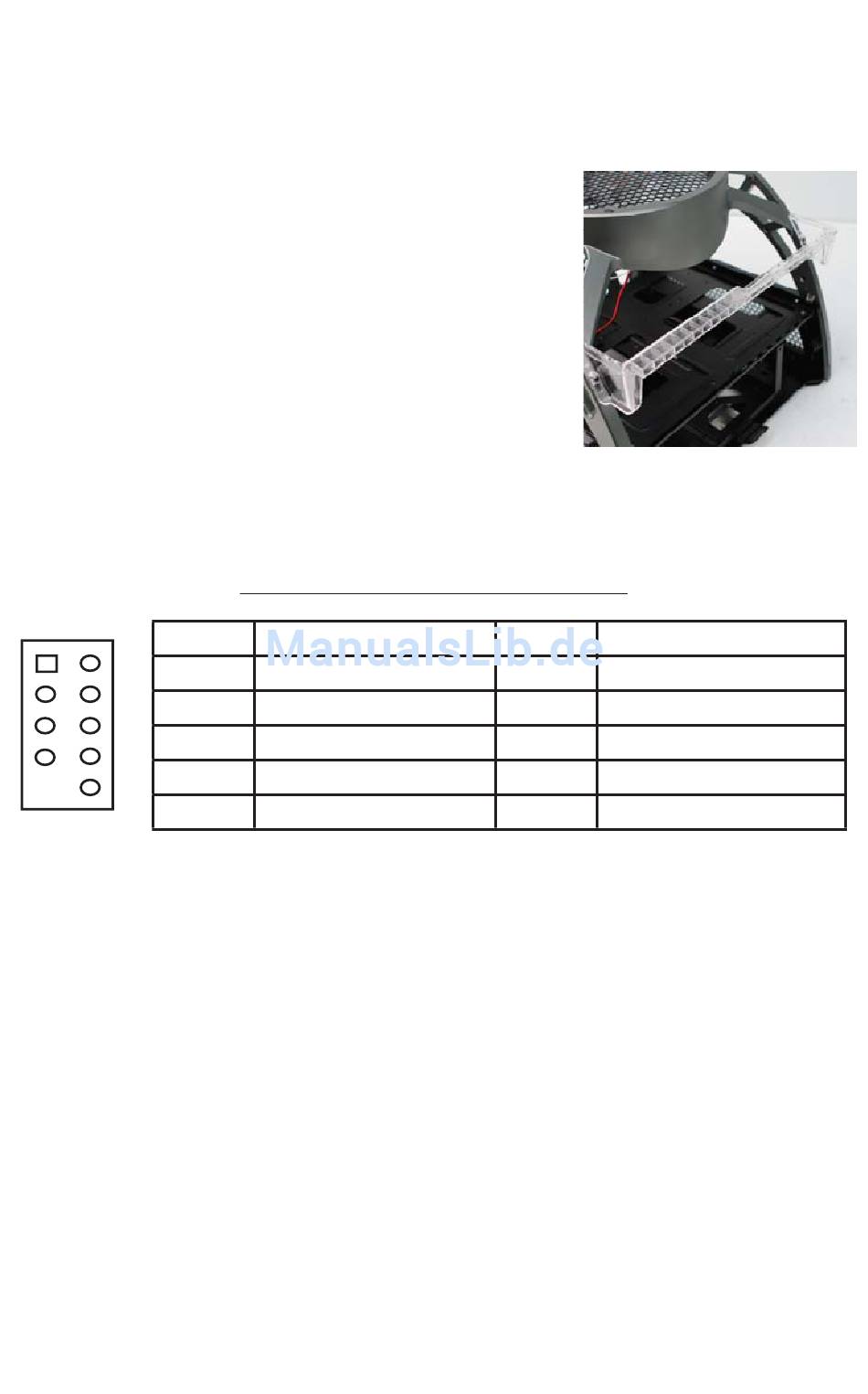

2,9 Installation der PCI-Kartenleiste

Die PCI-Kartenleiste des Skeleton hilft, die PCI-Karten
Ihres Systems zu stabilisieren
1. Richten Sie die PCI-Kartenleiste an den
Schraublöchern in der Rückseite des Rahmens aus.
2. Befestigen Sie die Leiste mit den beiliegenden
Schrauben am Rahmen.
Anschluss der Front-E/A-Ports
3,1 USB 2.0 Ports
Schließen Sie das USB-Kabel des Front-E/A-Panels am USB-Header Pin-Anschluss
Ihres Motherboards an. Überprüfen Sie im Handbuch Ihres Motherboards, ob die
Pinbelegung mit folgender Tabelle übereinstimmt:
1 2
9 10
Suchen Sie den internen USB-Anschluss Ihres Motherboards und schließen Sie das
entsprechende Kabel an.

3,2 eSATA Port

Schließen Sie das SATA-Kabel des Front E/A-Panels an einem Standard-SATA
Anschluss Ihres Motherboards an.

3,3 IEEE 1394 Port

Am Front-E/A-Panel des Skeleton befindet sich ein Intel® Standard 10-Pin-
Anschluss. Die Pinbelegung dieser Anschlüsse ist wie folgt:
USB-Pinbelegung für das Motherboard
Pin Signalbezeichnungen
1
USB Strom 1
3
Negatives Signal 1
5
Positives Signal 1
7 Masse 1
9 Fest (Kein Pin)
Pin
2
4
6
8
10
8
Signalbezeichnungen
USB Strom 2
Negatives Signal 2
Positives Signal 2
Masse 2
Unbelegter Pin
