Inhaltszusammenfassung für Antec Three Hundred Two

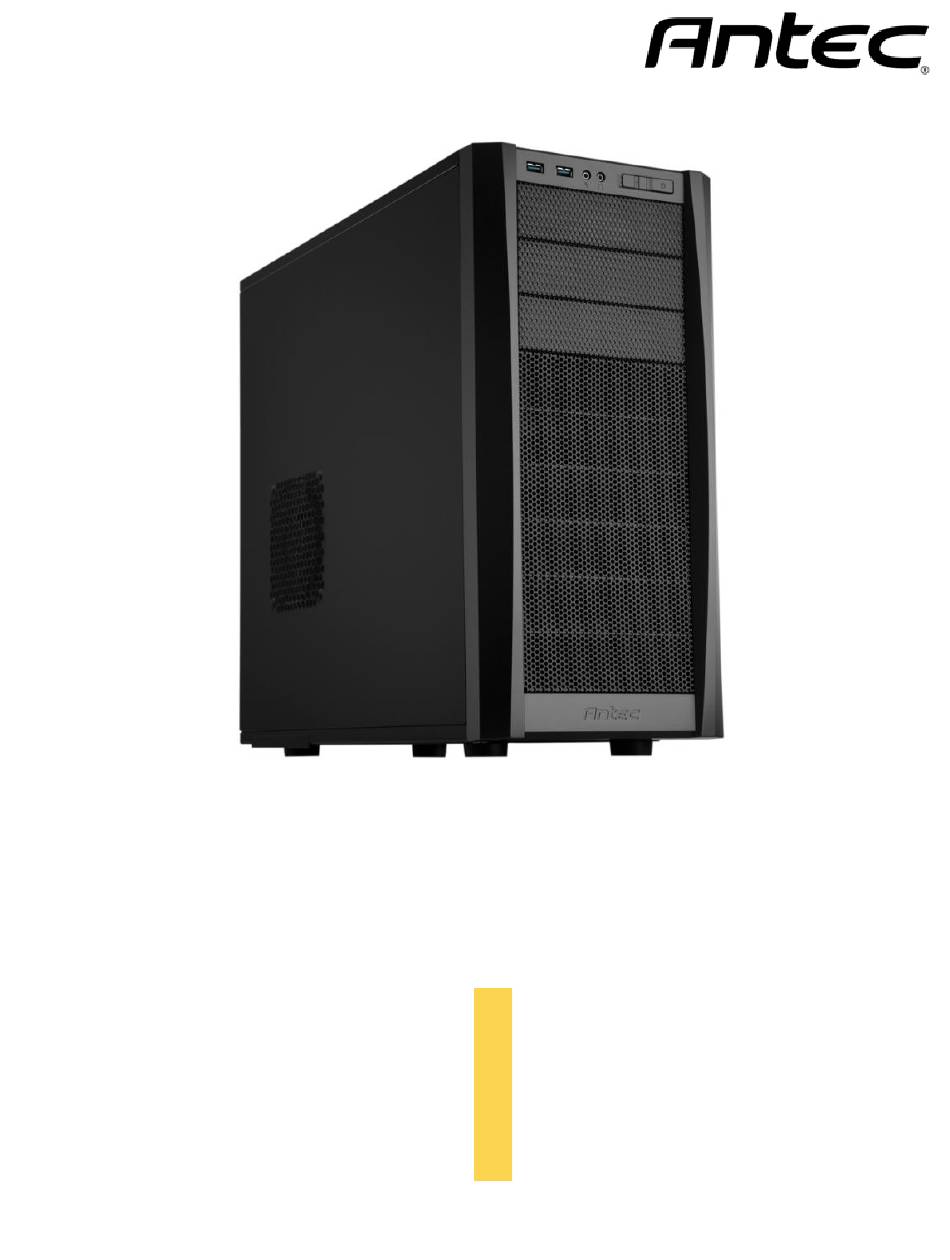

- Seite 1 Gebrauchs Three Anweisung Hundred Two...
- Seite 2 Three Hundred Two Gebrauchsanweisung Herzlichen Glückwunsch und vielen Dank, das Sie sich für den Kauf eines Three Hundred Two entschieden haben! Das Team, das für das Three Hundred verantwortlich zeichnet, hat ein Gehäuse entworfen, das eine Lösung für die High-Performance-Systeme von heute und von morgen darstellt. Wir stellen vor: Three Hundred Two, der neueste Standard in Bezug auf preiswerte Gaming-Gehäuse.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sektion 1: Einleitung Lernen Sie Ihr neues Gehäuse kennen............... 5 Technische Daten ....................6 Schrauben im Lieferumfang ................6 Sektion 2: Installation der Komponenten Vorbereitung ..................... 8 Entfernen der Seitenteile und der Frontblende …………………………………………………… Motherboard Installation................... 9 Installation von KÜHLER H O Flüssigkeitskühlungen ......... -
Seite 4: Einleitung
Sektion 1 Einleitung Three Hundred Two Gebrauchsanweisung... -
Seite 5: Lernen Sie Ihr Neues Gehäuse Kennen
Lernen Sie Ihr neues Gehäuse ken 1. 3 x 5,25” Laufwerksschächte 2. 2 x 2.5” Laufwerksschächte 3. 6 x 3,5” Laufwerksschächte 4. 1 x 120 mm Lüfter an der Rückseite zur Entlüftung (Standard) 5. 1 x 140 mm Lüfter im Deckel zur Entlüftung (Standard) 6. -
Seite 6: Technische Daten
Technische Daten Chassis Typ Midi-Tower Chassis Farbe Schwarz Abmessungen 513 mm (H) x 229 mm (B) x 471 mm (T) 20,2” (H) x 9” (B) x 18,5” (T) Gewicht 15,3 lbs / 6,9 kg Kühlsystem - 1 x 140 mm TwoCool Lüfter im Deckel zur Entlüftung (Standard) - 1 x 120 mm TwoCool Lüfter in der Rückseite (Standard) - 2 x 120 mm Halterungen für optionale Lüfter in der Front - 1 x 120 mm Halterung für optionalen Lüfter hinter der Motherboard-Auflage... -
Seite 7: Installation Der Komponenten
Sektion 2 Installation der Komponenten Three Hundred Two Gebrauchsanweisung... -
Seite 8: Vorbereitung
Vorbereitung Um Ihnen die Montage Ihres Computers so problemlos wie nur möglich zu gestalten und damit Sie lange viel Freude mit Ihrem Gehäuse haben, beachten Sie bitte folgende wichtige Punkte: Während Sie in Ihrem Gehäuse arbeiten, legen Sie es auf eine flache und stabile Oberfläche. Achten Sie darauf, dass Ihr Arbeitsbereich sauber, gut beleuchtet und staubfrei ist. -
Seite 9: Motherboard Installation
Motherboard Installation Vorbereitung: Überprüfen Sie anhand der Gebrauchsanweisung Ihres CPU-Kühlers, ob vor Installation des Motherboards weitere Schritte für die Montage des Kühlers durchgeführt werden müssen. Stellen Sie sicher, dass Sie die richtige ATX-Blende für Ihr Motherboard vorliegen haben. Falls die Blende vom Gehäuse nicht passt, kontaktieren Sie bitte den Hersteller Ihres Motherboards um die richtige Blende zu erhalten (sofern diese Ihrem Motherboard nicht bereits beilag). -
Seite 10: Installation Von Kühler H O Flüssigkeitskühlungen
AMD® AM2 / AM3 / AM2+ / AM3+ / FM1 *Der Lieferumfang Ihres Produkts enthält möglicherweise keine Halterung für den LGA 2011 Sockel für Intel Prozessoren. Um diesen zu erhalten, kontaktieren Sie bitte den Antec Kundenservice (Kontaktoption finden Sie am Ende dieser Gebrauchsanweisung) **Installieren Sie den Radiator mit den Schläuchen nach unten zeigend. -
Seite 11: Installation Externer 5,25" Laufwerke
Installation externer 5,25” Laufwerke Three Hundred Two kann bis zu drei 5,25” Laufwerke aufnehmen. 1. Entfernen Sie die Seitenteile und die Frontblende wie in Sektion 2.2 beschrieben. 2. Entfernen Sie die Laufwerksblende von innen, indem Sie die Widerhaken zur Seite drücken und dann die Blende vorsichtig herausheben. -
Seite 12: Installation Interner 2,5" Ssd/Hdd Laufwerke
Installation interner 2,5” SSD/HDD Laufwerke Es gibt zwei Plätze zur 2,5” Laufwerksmontage im Three Hundred Two: Eines hinter der Motherboard- Auflage und einmal im Gehäuseboden. Installation hinter der Motherboard-Auflage: 1. Entfernen Sie die Seitenteile (siehe 2.2). 2. Verschrauben Sie das Laufwerk mit den Schrauben „C“ (siehe 1.3). -
Seite 13: Kabelmanagement
Internal 3.5” Device Installation Das Three Hundred Two verfügt über 6 Paare Laufwerksschienen. Jedes 3,5” Laufwerk benötigt 1 Paar Schienen. Dies ist einer der Pins, 1. Richten Sie die Pins der Schienen an den Seiten Ihres die in die Schraubenlöcher des 3,5”... -
Seite 14: Frontseitige Anschlüsse
Sektion 3 Frontseitige Anschlüsse Three Hundred Two Gebrauchsanweisung... -
Seite 15: Usb 3.0
USB 3.0 Three Hundred Two verfügt über zwei frontseitige USB3.0 Anschlüsse mit internem Anschluss an das Motherboard.: 1. Lokalisieren Sie anhand Ihres Motherboard-Handbuches den richten Anschluss für USB3.0. 2. Richten Sie den Stecker korrekt zum Motherboard- Anschluss aus, damit keine Schäden entstehen und stecken Sie diesen ein. -
Seite 16: Power-Knopf / Reset-Knopf / Hdd Funktions-Led
Power-Knopf / Reset-Knopf / HDD Funktions-LED Die Front des Gehäuses verfügt über LEDs zur Betriebsanzeige des Computers und der Festplattenfunktion. Außerdem müssen der Power- und Reset-Knopf mit dem Motherboard verbunden werden. Überprüfen Sie anhand der Gebrauchsanweisung Ihres Motherboards, wo diese Stecker angeschlossen werden müssen. -
Seite 17: Neuverdrahtung Von Motherboard Anschlüssen
Neuverdrahtung von Motherboard Anschlüssen Es kann vorkommen, dass Sie Steckerbelegungen ändern müssen. Dies kann bei USB Steckern, Audio Steckern oder zum Beispiel Power Knopf Steckern der Fall sein. Bevor Sie Steckerbelegungen ändern, fertigen Sie eine Zeichnung der korrekten Belegung an. Sollten Sie bei der Arbeit gestört werden und Sie haben keine Notizen der Belegung angefertigt, werden Sie Probleme haben die Kabel wieder richtig zuzuweisen. - Seite 18 Sektion 4 Kühlsystem Three Hundred Two Gebrauchsanweisung...
-
Seite 19: Vorinstallierte Lüfter
Vorinstallierte Lüfter Zwei Standard-Lüfter (gelbe Markierung) – ein rückseitiger 120 mm TwoCool Lüfter und ein 140 mm Two Cool Lüfter im Deckel. Die roten Markierungen zeigen die in Sektion 4.2. erwähnten optionalen Lüfterbefestigungspunkte. 120 mm TwoCool Lüfterspezifikation Größe: 120 x 25 mm Eingangsspannung: DC 12V Betriebsspannung:... -
Seite 20: Optionale Lüfter
Optionale Lüfter Three Hundred Two bietet Halterungen für bis zu vier weitere Lüfter: 2 x 120 mm in der Front 1 x 120 mm im Seitenteil 1 x 120 mm hinter der Motherboard-Auflage 120 mm Lüfter in der Front 1. Entfernen Sie die Frontblende (siehe 2.2). -
Seite 21: Luftfilter
Luftfilter Three Hundred Two fügt über einen leicht entnehmbaren Luftfilter unterm Netzteil und über einen in der Front. Entfernen des Luftfilters in der Front: 1. Entfernen Sie die Front (siehe 2.2). 2. Legen Sie die Front mit der Innenseite zu Ihnen zeigend und mit den Laufwerksblenden nach rechts ausgerichtet auf eine weiche Unterlage. - Seite 22 +31 (0) 10 437-1752 Technical Support US &Canada 1-800-22ANTEC customersupport@antec.com Europe +49-40-226139-22 europe.techsupport@antec.com www.antec.com © Copyright 2012 Antec, Inc. All rights reserved. All trademarks are the property of their respective owners. Reproduction in whole or in part without written permission is prohibited.
