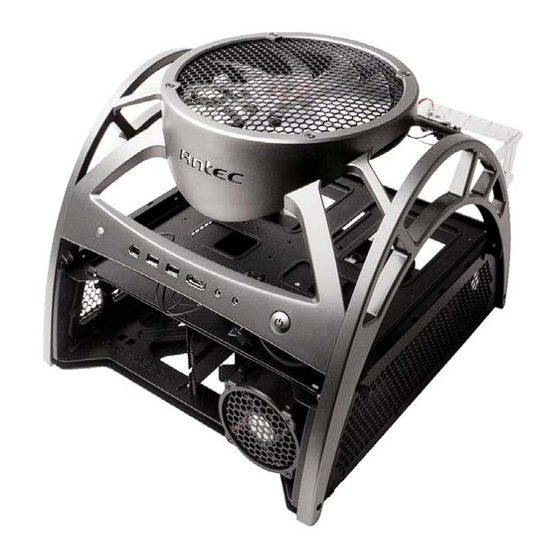

Antec SKELETON Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Antec Anleitungen
  4. Racks und Einbaugehäuse
  5. SKELETON
  6. Benutzerhandbuch

Antec SKELETON Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SKELETON
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Antec SKELETON

Inhaltszusammenfassung für Antec SKELETON

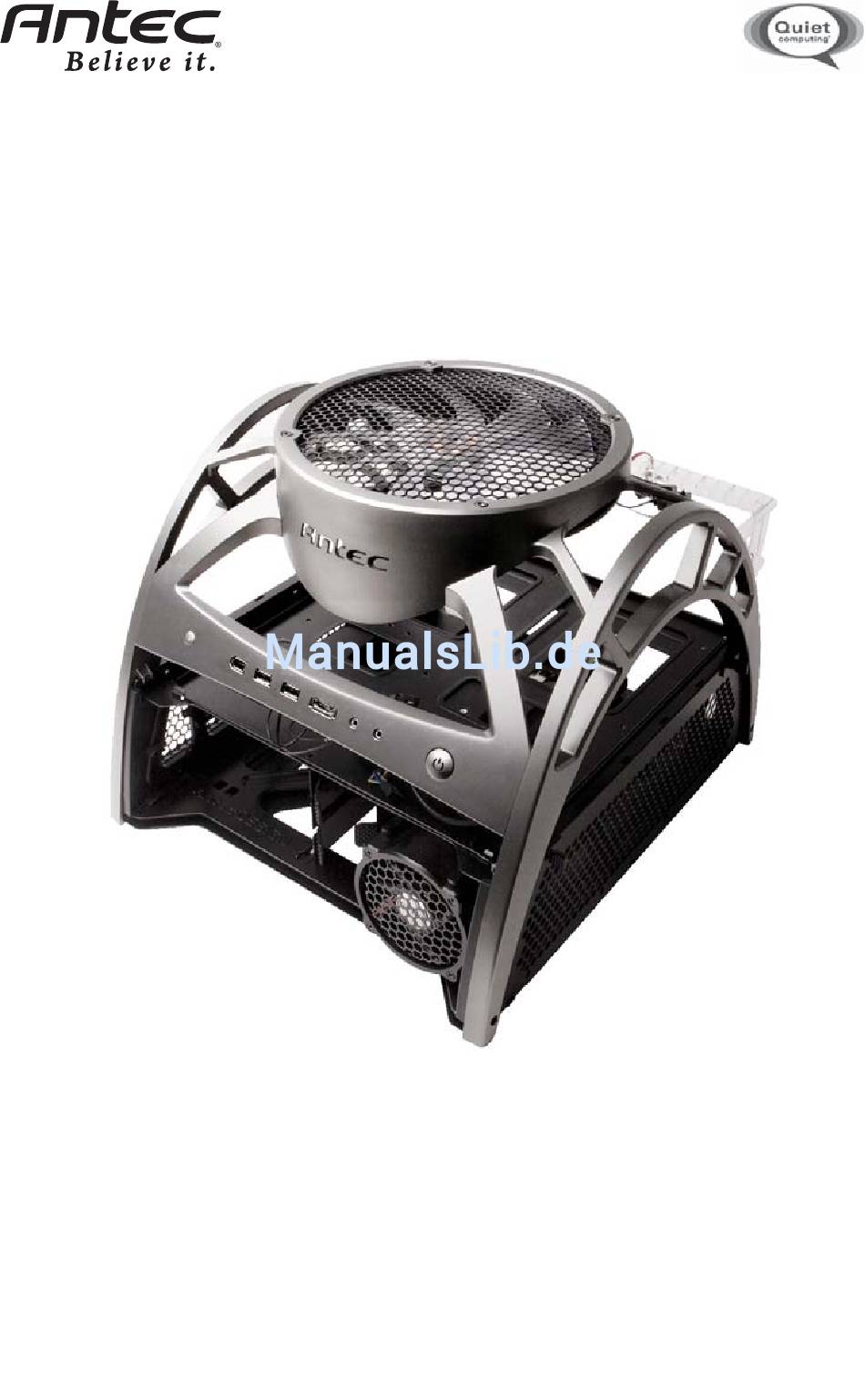

  • Seite 1 SKELETON Benutzerhandbuch...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung Gehäusespezifikationen...….....…………..…………… 2 Abbildung…………………………..……………..…..……… 2 So tragen Sie das Skeleton.....………..……….…..…. 3 Hardware-Installationsanleitung Aus- und Einbau des Komponentenfaches....….….. 3 Ausbau des Motherboardfaches....………………..4 Installation des Motherboards..………………………..…. 4 Entfernen der Seitenabdeckungen des Rahmens..…..5 Installation du bloc d’alimentation.………………….…..…... 5 Installation von 5,25” Quickrelease-Geräten....……. 6 Installation eines 3,5”...

  • Seite 3: Haftungsausschluss

    Geräte, Festplatten und Netzteil beinhaltet. Sie können es aus dem Rahmen heraus und in ihn zurück schieben, um die Komponenten zu installieren. Das Skeleton hat kein eigenes Netzteil. Achten Sie bei der Wahl des Netzteils darauf, dass es mit Ihren Computerbauteilen kompatibel ist. Wir empfehlen unsere Netzteile Signature, TruePower Quattro, oder NeoPower, die den neuesten ATX- Richtlinien entsprechen, eine hohe Kompatibilität und Energiesparfunktionen haben.

  • Seite 4: Gehäusespezifikationen

    1,1 Gehäusespezifikationen Gehäuseart Offenes Gehäuse Farbe Metallisch Silber Abmessungen 16,5” (H) x 14,8” (B) x 13” T) 42cm (H) x 37,6cm (B) x 33cm (T) Gewicht 15,5 lbs / 7 kg Kühlsystem 1 x Super Big Boy 250mm Multi-LED Lüfter 1 x 92mm Festplattenlüfter Laufwerkeinschübe 2 x 5,25”...

  • Seite 5: So Tragen Sie Das Skeleton

    1,3 So tragen Sie das Skeleton Das Skeleton-Gehäuse wurde so entworfen, dass es an den Griffen an der Ober- seite der Seitenschienen getragen werden kann. Verwenden Sie diese Griffe, um Ihr Gehäuse zu bewegen oder zu transportieren. Tragen Sie das Gehäuse nicht am Plastik-PCI-Halter, da dieser nicht dazu geeignet ist, Gewicht zu tragen.

  • Seite 6: Ausbau Des Motherboardfaches

    2. Um das Komponentenfach vollständig aus dem Gehäuse zu entfernen, fahren Sie das Fach ganz aus und suchen Sie den Entriegelungshebel unten links am Komponentenfach. Drücken Sie ihn nach oben und ziehen Sie das Fach komplett aus dem Gehäuse. 3. Um das Komponentenfach wieder in das Gehäuse einzusetzen, richten Sie das Fach an der Rückseite des Gehäuses aus und schieben Sie es hinein.

  • Seite 7: Entfernen Der Seitenabdeckungen Des Rahmens

    Setzen Sie das Motherboardfach wieder auf das Komponentenfach und das Komponentenfach in den Rahmen ein, wie in Kapiteln 2,1 und 2, 2 beschrieben. Hinweis: Sie müssen für das Skeleton KEIN E/A-Panel installieren. Ein E/A-Panel liegt Ihrem Motherboard bei. Bewahren Sie es sicher auf. Sie benötigen es, falls Sie Ihr Motherboard später in ein traditionelles Gehäuse einsetzen wollen.

  • Seite 8: Installation Von 5,25" Quickrelease-Geräten

    Sie die Wahl zwischen zwei möglichen Stellen, an denen Sie Ihr Netzteil einsetzen können. Hinweis: Netzteile mit einem 80mm-Lüfter ziehen Luft effizienter durch das Skeleton und das Netzteil. Wir empfehlen Netzteile wie die aus den TruePower, Quattro oder Signature-Serien von Antec. Verwenden Sie dennoch ein Netzteil mit einem 120mm Lüfter achten Sie darauf, dass der Lüfter des Netzteils nach dem Einbau...

  • Seite 9: Installation Eines 3,5" Laufwerks Mit Quickrelease

    2,8 Installation von 3,5”-Laufwerken auf dem Rahmen Sie können für zusätzlichen Datenspeicher bis zu vier zusätzliche 3,5”-Laufwerke extern auf dem Rahmen Ihres Antec Skeleton-Gehäuses installieren. 1. Setzten Sie Ihr 3,5”-Laufwerk auf die beiliegenden 3,5”-Laufwerksgrundplatten auf und befestigen Sie es mit den beiliegenden Schrauben.

  • Seite 10: Installation Der Pci-Kartenleiste

    Kabel an. 3,2 eSATA Port Schließen Sie das SATA-Kabel des Front E/A-Panels an einem Standard-SATA Anschluss Ihres Motherboards an. 3,3 IEEE 1394 Port Am Front-E/A-Panel des Skeleton befindet sich ein Intel® Standard 10-Pin- Anschluss. Die Pinbelegung dieser Anschlüsse ist wie folgt:...

  • Seite 11: Audio Ports (Ac'97 Und Hda)

    Suchen Sie den internen IEEE 1394 Anschluss auf Ihrem Motherboard und schließen Sie das entsprechende Kabel an. 3,4 AC’97/HD Audio Ports Am Front-E/A-Panel des Skeleton befinden sich ein Intel® Standard 10-Pin AC’97 Anschluss und ein Intel® 10-Pin HDA (High Definition Audio) Anschluss. Die Pinbelegung dieser Anschlüsse ist wie folgt: Pinbelegung für die Audioanschlüsse (HDA und AC’97)

  • Seite 12: Anschlüsse Für An/Aus-Knopf/Resetknopf/Festplatten-Led

    3,5 Anschlüsse für An/Aus-Knopf / Resetknopf / Festplatten-LED An der Front des Skeleton-Gehäuses befinden sich die LED- und Schalter-Kabel für An/Aus, Reset und HDD LED-Anzeige. Verbinden Sie diese Kabel mit den entspre- chenden Anschlüssen auf dem Motherboard. Die genauen Pin-Positionen finden Sie im Handbuch Ihres Motherboards.

  • Seite 13: Mm Festplattenlüfter

    4,2 92 mm Festplattenlüfter Der integrierte 92 mm-Lüfter an der Vorderseite des Komponentenfachs des Skeleton kühlt die installierte Festplatte leise und effizient. Der Lüfter ist direkt am Festplattenschacht angebracht und so aufgebraucht, dass er die Luft direkt in die Festplatten bläst.
  • Seite 14 1-800-22ANTEC customersupport@antec.com Europe +31 (0) 10 462-2060 europe.techsupport@antec.com www.antec.com © Copyright 2008 Antec, Inc. All rights reserved. All trademarks are the property of their respective owners. Reproduction in whole or in part without written permission is prohibited. Printed in China.
