ten Steckern (USB, PWR etc.), eine installierte E/A-Platine und ein Netzkabel.
Des weiteren finden Sie dort einen Beutel mit Schrauben, vier Gummi- und
zwei Kunststofffüßen.
4. Horizontale Aufstellung: Bringen Sie vier der Gummifüße mit Klebeflächen an
der Unterseite des Gehäuses an. Sie sollen ein Verkratzen des Lacks verhin-
dern.
5. Vertikale Aufstellung: Positionieren Sie das Minuet 350 so auf den zwei Kunst-
stofffüßen, dass die seitliche Abdeckung mit dem 80-mm-Lüfter nach oben
zeigt. Justieren Sie die Füße so, dass sie fest an den Gehäuseseiten anliegen.
Obwohl alle Anstrengungen unternommen wurden, scharfe Kanten am Antec
Gehäuse zu entfernen, sollten Sie beim Umgang damit äußerste Sorgfalt walten
lassen und entsprechende Vorsichtsmaßnahmen, wie z. B. das Tragen von Hand-
schuhen, treffen.
INSTALLATION DES MAINBOARDS
Die Installation von CPU, RAM oder Erweiterungskarten wird in diesem Handbuch nicht
beschrieben. Anweisungen zu Einbau und Fehlersuche finden Sie im Handbuch des
Mainboards.
1. Legen Sie das Gehäuse so hin, dass die offene Seite nach oben weist. Lauf-
werkkäfig und Netzteil sollten zu sehen sein.
2. Vergewissern Sie sich, dass Sie die richtige E/A-Platine für Ihr Mainboard
haben. Falls nicht, wenden Sie sich zwecks Bestellung der korrekten Platine an
den Mainboard-Hersteller.
3. Richten Sie das Mainboard mit den Abstandslöchern aus und merken Sie sich
die Anordnung. Wenn für Ihr Mainboard nicht alle Löcher verwendet werden
können, stellt dies kein Problem dar und beeinträchtigt die Funktionstüchtigkeit
nicht. Es ist möglich, dass manche Abstandshalter bereits vorinstalliert sind.
4. Nehmen Sie das Mainboard nach oben heraus.
5. Schrauben Sie die Messingabstandshalter in die für das Mainboard passenden
Gewindelöcher.
6. Setzen Sie das Mainboard auf die Abstandshalter auf.
7. Befestigen Sie es mit den mitgelieferten Kreuzschlitzschrauben an den Ab-
standshaltern.
8. Damit ist die Installation abgeschlossen.
NETZ-/LED-ANSCHLÜSSE
Im Lieferumfang befindet sich ein Netzteil mit ATX12V-Formfaktor. Es verfügt über
einen einzelnen 24-poligen Hauptstromanschluss und einen 4-poligen +12-V-Stro-
manschluss für das Mainboard. Dieses Netzteil ist mit älteren Netzteilen mit ATX-
Formfaktor abwärtskompatibel. Auch wenn Ihr Mainboard den 4-poligen +12-V-
Stromanschluss nicht unterstützt, können Sie es trotzdem verwenden. Das Netzteil
ist zudem mit drei 4-poligen Stromanschlüssen, einem SATA-Stromanschluss und
einem 4-poligen Stromanschluss für Floppy-Laufwerke ausgestattet.

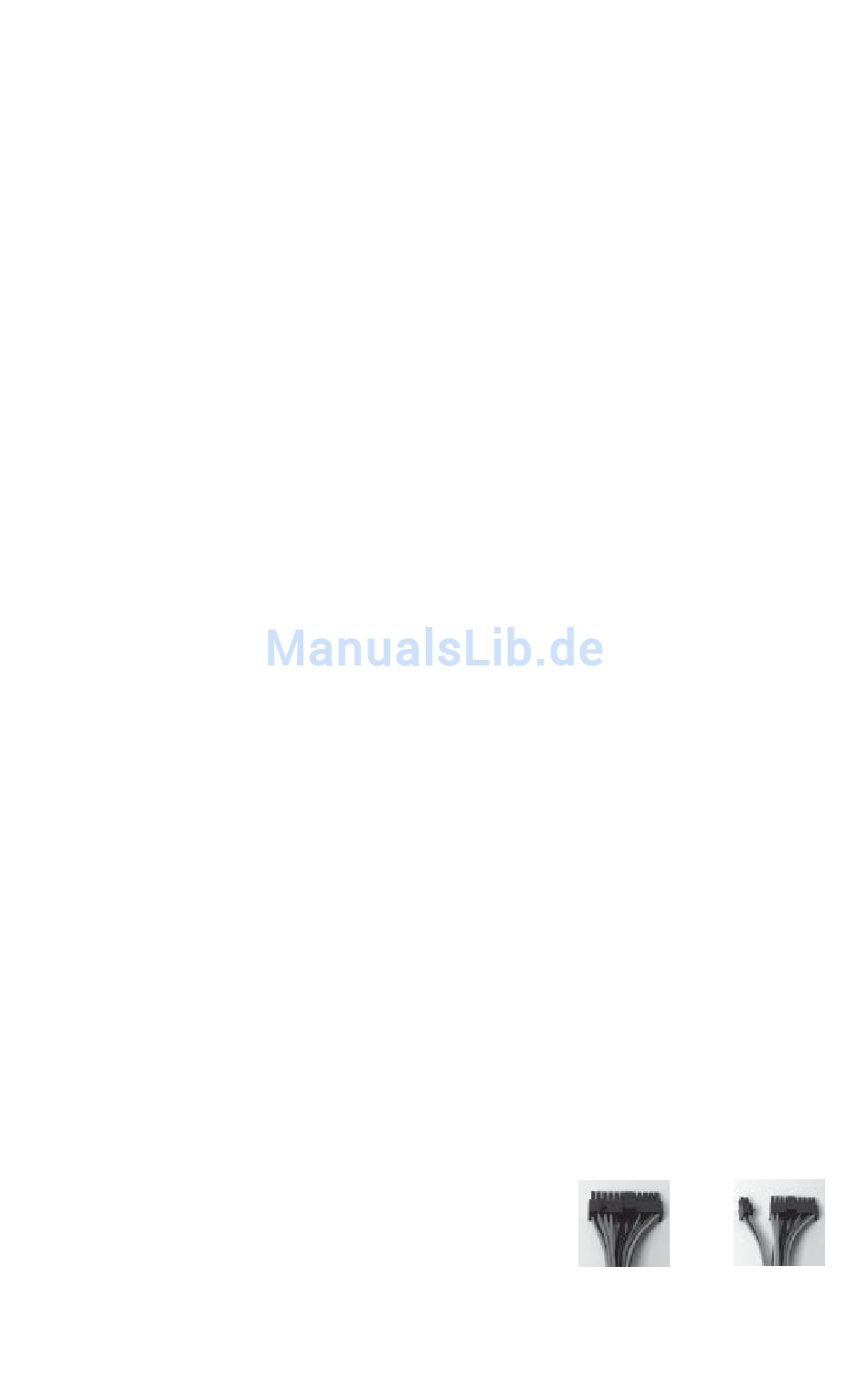

1. Verbinden Sie ggf. den 24-poligen Hauptstro-
manschluss und den 4-poligen 12-V-Anschluss
mit Ihrem Mainboard. Wenn das Mainboard
über einen 20-poligen Anschluss verfügt, neh-
men Sie den 4-poligen Aufsatz vom 24-poligen
Stromanschluss ab (siehe Abb. 1 und 2).
Hinweis: Der abnehmbare 4-polige Aufsatz
kann nicht anstelle eines 4-poligen +12-V-
Steckers verwendet werden.
Für 24-poligen
Mainboard
12
Abb. 2
Abb. 1
Für 20-poligen
Mainboard
