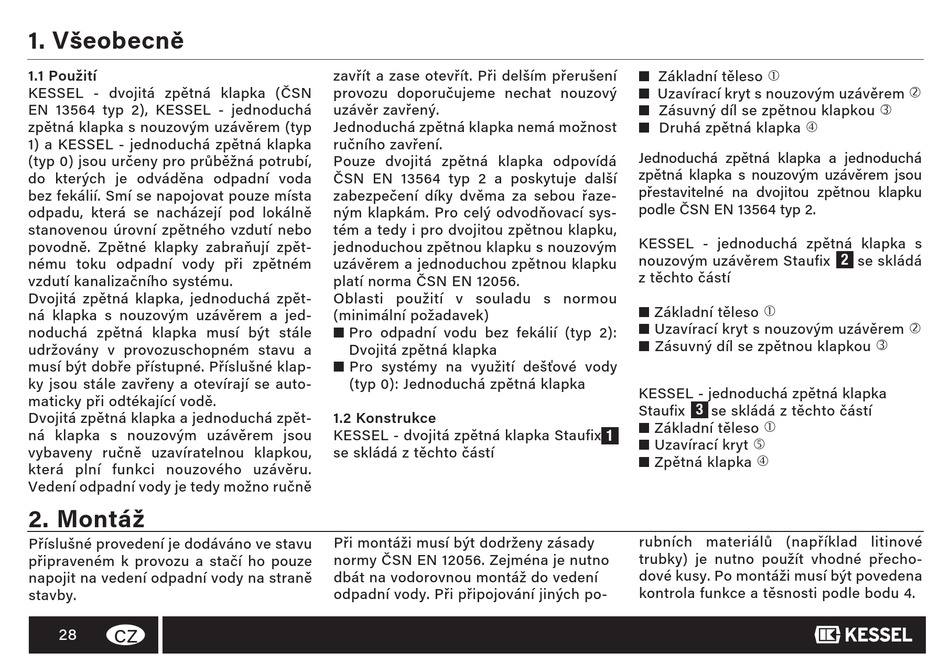

1. Všeobecně
1.1 Použití
KESSEL - dvojitá zpětná klapka (ČSN
EN 13564 typ 2), KESSEL - jednoduchá
zpětná klapka s nouzovým uzávěrem (typ
1) a KESSEL - jednoduchá zpětná klapka
(typ 0) jsou určeny pro průběžná potrubí,
do kterých je odváděna odpadní voda
bez fekálií. Smí se napojovat pouze místa
odpadu, která se nacházejí pod lokálně
stanovenou úrovní zpětného vzdutí nebo
povodně. Zpětné klapky zabraňují zpět-
nému toku odpadní vody při zpětném
vzdutí kanalizačního systému.
Dvojitá zpětná klapka, jednoduchá zpět-
ná klapka s nouzovým uzávěrem a jed-
noduchá zpětná klapka musí být stále
udržovány v provozuschopném stavu a
musí být dobře přístupné. Příslušné klap-
ky jsou stále zavřeny a otevírají se auto-
maticky při odtékající vodě.
Dvojitá zpětná klapka a jednoduchá zpět-
ná klapka s nouzovým uzávěrem jsou
vybaveny ručně uzavíratelnou klapkou,
která plní funkci nouzového uzávěru.
Vedení odpadní vody je tedy možno ručně
2. Montáž
Příslušné provedení je dodáváno ve stavu
připraveném k provozu a stačí ho pouze
napojit na vedení odpadní vody na straně
stavby.
28
CZ
zavřít a zase otevřít. Při delším přerušení
provozu doporučujeme nechat nouzový
uzávěr zavřený.
Jednoduchá zpětná klapka nemá možnost
ručního zavření.
Pouze dvojitá zpětná klapka odpovídá
ČSN EN 13564 typ 2 a poskytuje další
zabezpečení díky dvěma za sebou řaze-
ným klapkám. Pro celý odvodňovací sys-
tém a tedy i pro dvojitou zpětnou klapku,
jednoduchou zpětnou klapku s nouzovým
uzávěrem a jednoduchou zpětnou klapku
platí norma ČSN EN 12056.
Oblasti použití v souladu s normou
(minimální požadavek)
■ Pro odpadní vodu bez fekálií (typ 2):
Dvojitá zpětná klapka
■ Pro systémy na využití dešťové vody
(typ 0): Jednoduchá zpětná klapka

1.2 Konstrukce

KESSEL - dvojitá zpětná klapka Staufix
se skládá z těchto částí
Při montáži musí být dodrženy zásady
normy ČSN EN 12056. Zejména je nutno
dbát na vodorovnou montáž do vedení
odpadní vody. Při připojování jiných po-
■ Základní těleso 
■ Uzavírací kryt s nouzovým uzávěrem 
■ Zásuvný díl se zpětnou klapkou 
■ Druhá zpětná klapka 
Jednoduchá zpětná klapka a jednoduchá
zpětná klapka s nouzovým uzávěrem jsou
přestavitelné na dvojitou zpětnou klapku
podle ČSN EN 13564 typ 2.
KESSEL - jednoduchá zpětná klapka s
nouzovým uzávěrem Staufix
z těchto částí
■ Základní těleso 
■ Uzavírací kryt s nouzovým uzávěrem 
■ Zásuvný díl se zpětnou klapkou 
KESSEL - jednoduchá zpětná klapka
Staufix 3 se skládá z těchto částí
■ Základní těleso 
1
■ Uzavírací kryt 
■ Zpětná klapka 
rubních materiálů (například litinové
trubky) je nutno použít vhodné přecho-
dové kusy. Po montáži musí být povedena
kontrola funkce a těsnosti podle bodu 4.
se skládá
