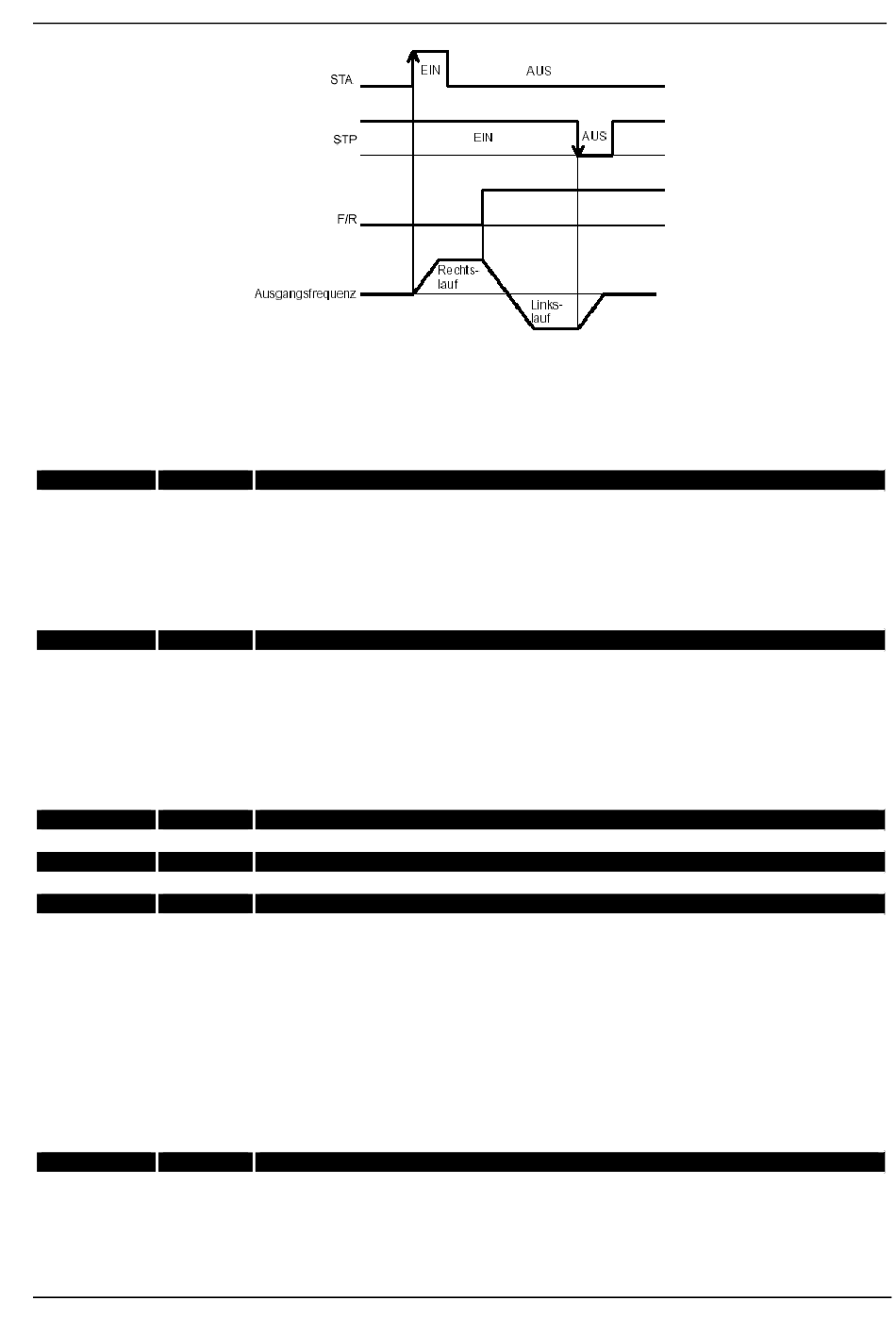

In der Grundeinstellung (Schaltlogik des Digitaleingangs „Schließer" C011...C015=00) ist die Funktion STP wie
im Bild dargestellt ein Öffner. Duch Invertierung der Schaltlögik des Digitaleingangs auf Schließer
(C011...C015=01) kann STP auch als Schließer verwendet werden.
Die Eingänge FW und RV sind nicht aktiv, wenn einer der Eingänge als STP programmiert ist.
PID-Aus 23
EIN: PID-Regler ausgeschaltet
AUS: PID-Regler eingeschaltet, wenn A071=01/02
(siehe Funktion A071...A079, C044, C052, C053)
PIDC 24
EIN: Setzt das Ergebnis der Integralkalkulation auf 0
AUS: Kein Einfluss auf die Regelung
Das Ergebnis der Integralkalkulation darf nur im Stillstand und niemals während des Betriebes auf 0 gesetzt
werden!
UP 27
DWN 28
UDC 29
UP: Erhöhen der Frequenz, DWN: Verringern der Frequenz bei Einstellung A001=02 oder Abrufen einer
Festfrequenz.
Die Funktion ist bei Frequenzsollwertvorgabe über Analogsignal (A001=01) nur in Verbindung mit Funktion
„Halten Analog-Frequenzsollwert" AHD oder mit einer Festfrequenz möglich. Die Zeitrampe entspricht der
aktuell angewählten Hoch-/Runterlaufzeit.
Unter Funktion C101 kann angewählt werden, ob bei Netz-Aus der zuletzt gefahrene Frequenzwert gespeichert
werden soll oder ob die Frequenz auf 0Hz (bzw. minimale Betriebsfrequenz A061) gesetzt wird.
Über Eingang UDC wird die Frequenz zurückgesetzt.
OPE 31
Bei Ansteuerung dieses Eingangs erfolgt Start/Stop und Sollwertvorgabe über das eingebaute Bedienfeld –
unabhängig der Programmierung unter Funktion A001 und A002. Geschieht dies während des Betriebs, so wird
der Antrieb zuerst gestoppt
PID-Regler Ein/Aus
PID-Regler I-Anteil zurücksetzen
Frequenz erhöhen
Frequenz verringern
Frequenz zurücksetzen
Steuerung über Bedienfeld
