Liquiline System CA80SI
4.2.3

1-/2-Kanal-Variante: Druckbegrenzer und Filter montieren

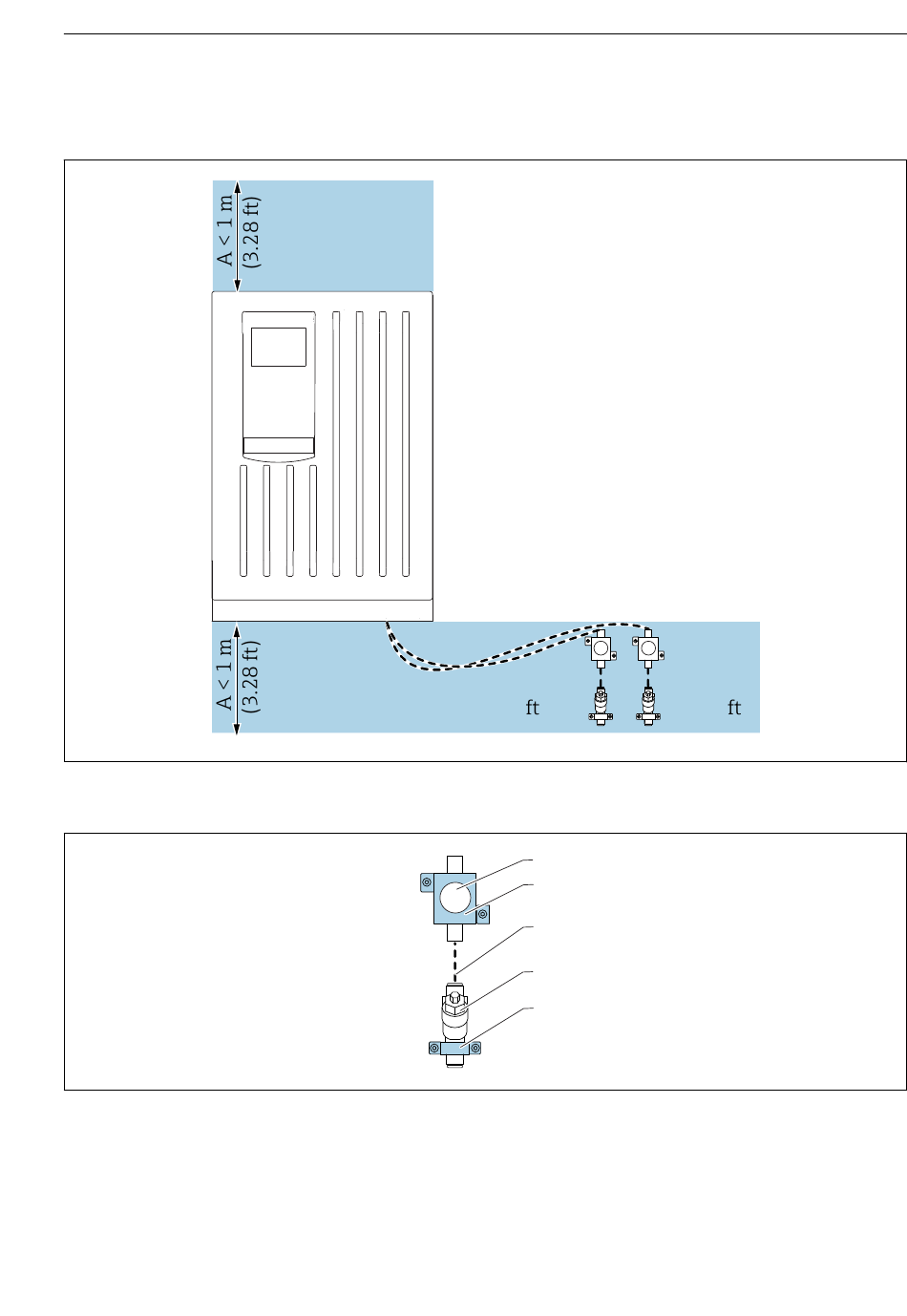

1-/2-Kanal-Gerät: Installationsbereich für Druckbegrenzer und Filter
 14 Zulässiger Installationsbereich, Maßeinheit m (ft)
 15 Montage Befestigungswinkel Druckbegrenzer und Filter
1 Druckbegrenzer
2 Befestigungswinkel für Druckbegrenzer
3 Schlauchstück (Polyurethan-Schlauch, Länge sollte sein < 0,5 m (1.64 ft))
4 Filter
5 Befestigungswinkel für Filter
Endress+Hauser
L < 3 m
(9.84 )
1
2
3
4
5
L < 0,5 m
(1.64 )
Montage
A0036573
A0036671
19
