Ein Nachschleifen auf einer Schleifmaschine ist nicht möglich.
6) Klinge und Enthäuter wie in Kap. 8-Reinigung und Schmierung,
beschrieben, schmieren und montieren.

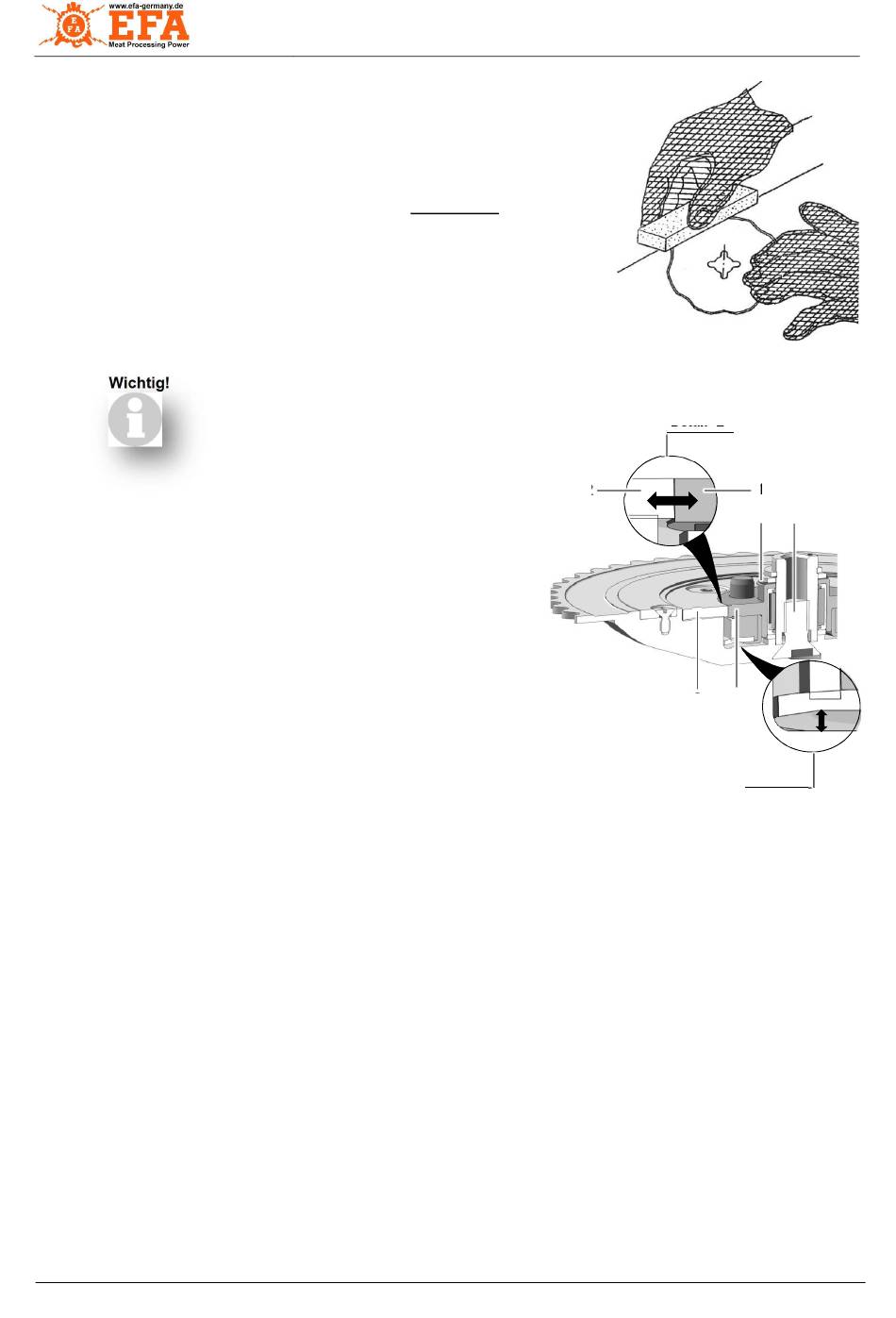

Klingenführung Überprüfung
Die Überprüfung muss bei laufendem Gerät ohne Klinge durchgeführt
werden. Die Aufnahme (1) wird dabei durch die entweichende Druckluft in
Pfeilrichtung (Detail -1-) nach oben gedrückt.
Die Oberkante der Aufnahme (1) muss dabei mit der Oberkante der
Gehäuseführung (2) bündig abschließen (Detail -2-).
Ist dies nicht der Fall, muss die Passscheibe (3) ausgetauscht werden
(durch Fachpersonal von S&W).
So wird ein Verschleiß des Klingendeckels vermindert.
Wichtig!
Rev.00 – 10.2020
EFA Enthäuter
(s. Abb. 7.5)
Die Senkschraube (4) ist mit Loctite
gesichert und sollte nur durch
Fachpersonal von S&W gelöst werden!
Original-Betriebsanleitung-
Abb. 7.4 – Klinge schärfen
Detail -2-
2
2 1
Detail -1-
Abb. 7.5 – Klingenführung prüfen
(EFA 2000)
DE
1
3 4
