Betriebsanleitung/ Operating instructions
Wartungsanleitung/ Maintenance instructions
Ersatzteilliste/ Sparepart list

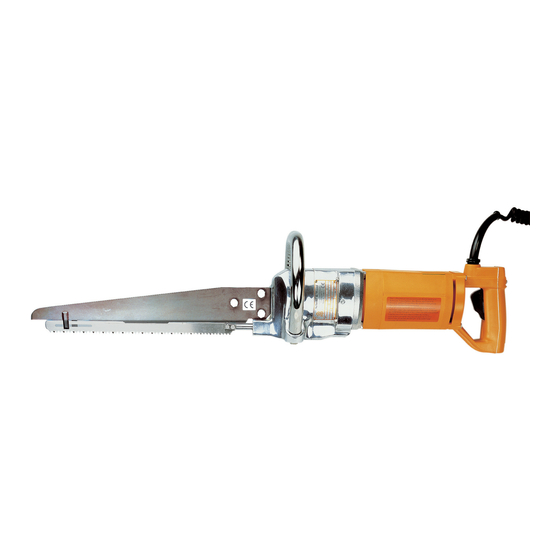

EFA 63
Stichsäge
Reciprocating Saw
Diese Anleitung unbedingt dem Bedienpersonal aushändigen!
Please forward these operating instructions to your operating
Schmid & Wezel
D-75433 Maulbronn
Wichtige Informationen:
Important Informations:
personnel!
Ausführung/ Version
10.2007
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EFA 63
Inhaltszusammenfassung für EFA 63

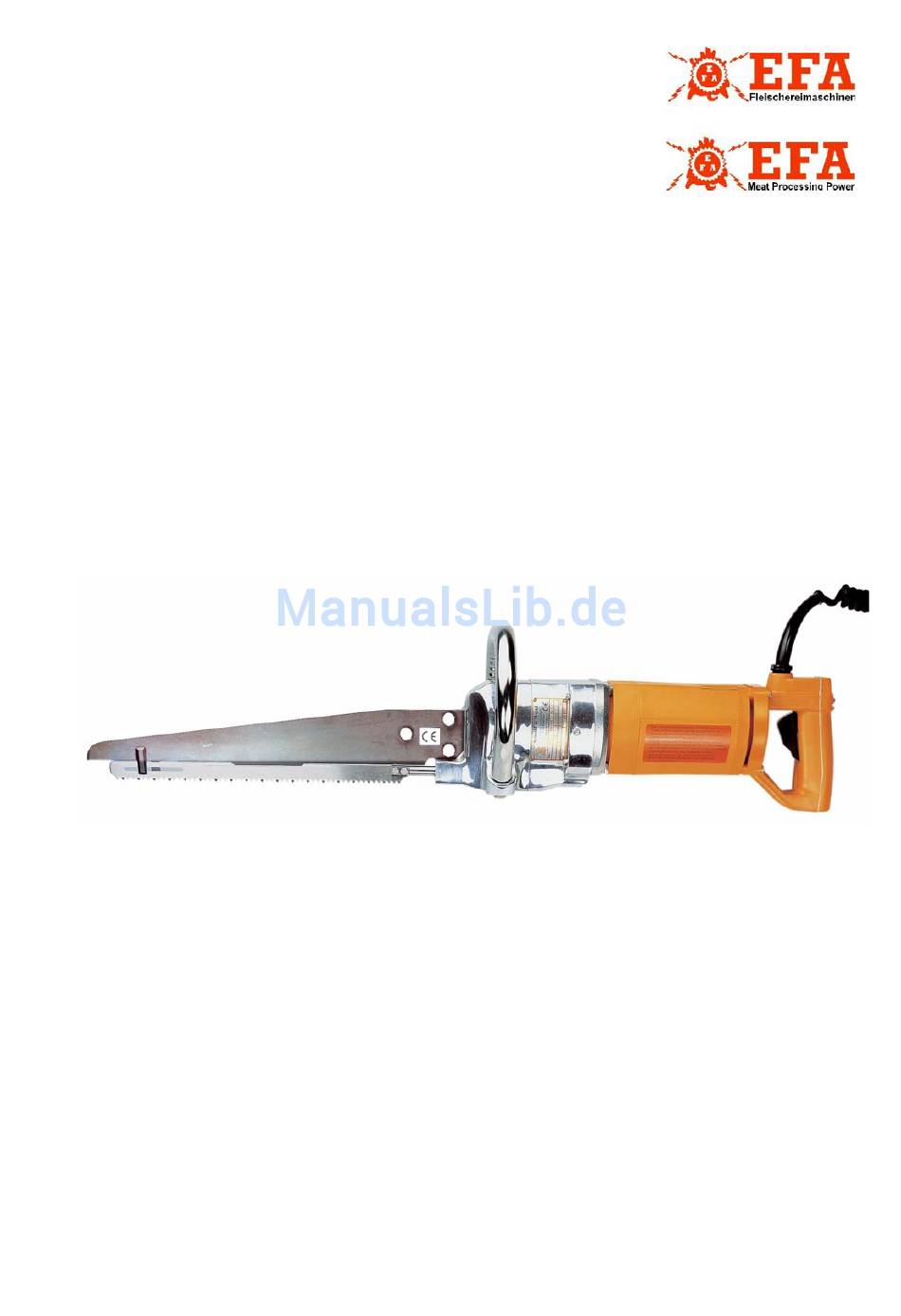

- Seite 1 Betriebsanleitung/ Operating instructions Wartungsanleitung/ Maintenance instructions Ersatzteilliste/ Sparepart list EFA 63 Stichsäge Reciprocating Saw Wichtige Informationen: Diese Anleitung unbedingt dem Bedienpersonal aushändigen! Important Informations: Please forward these operating instructions to your operating personnel! Schmid & Wezel Ausführung/ Version D-75433 Maulbronn...
-
Seite 2: Inhaltsverzeichnis
NHALTSVERZEICHNIS ONTENT 1. Verwendung, Lieferumfang, Zubehör ..................3 1.1 Symbole in dieser Anleitung ......................3 1.2 Bestimmungsgemäße Verwendung ....................3 1.3 Lieferumfang ..........................3 1.4 Zubehör .............................3 2. Sicherheitshinweise.......................4 2.1 Allgemeine Sicherheitshinweise ....................4 2.2 Verhalten am Arbeitsplatz ......................4 3. Inbetriebnahme und Betriebssicherheit................4 3.1 Erstinbetriebnahme ........................4 3.2 Schalterbetätigung ........................5 3.3 Arbeiten mit der Stichsäge ......................5 4. - Seite 3 8. End of life provisions ......................19 A. Anhang/ Annex........................20 A.1 Technische Daten/ Technical Data....................20 A.2 Maßblatt/ Dimension sheet ......................21 A.3 Explosionszeichnung/ Exploded view ..................22 A.4 Explosionszeichnung der Säge/ Explosion view of the sawl............24 A.5 Liste der Ersatz- und Verschleißteile/ List of spare and wear parts ..........26 A.6 Anschlussdiagramm/ Connection diagram ...................28 B.
-
Seite 4: Verwendung, Lieferumfang, Zubehör
Sicherheitseinrichtungen sellen Einsatz in Metzgereien und Kleinbetrieben. gemäß den Sicherheitshinweisen EFA 63: Zum Abvierteln von Rinderhälften, Abtren- nachdem das Bedienpersonal diese Anleitung, nen des Lappen vom Hinterviertel und Abvierteln insbesondere Kap. 2. und Kap. 3. gelesen und von ganzen Kälbern. -
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise 9. Verwenden Sie nur EFA-Originalsägeblätter. Befolgen Sie die unter Wechsel des Sägeblattes aufgeführten Vorschriften (siehe Kap. 4.1). 2.1 Allgemeine Sicherheitshinweise 10.Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einschalten, ob alle Befolgen Sie beim Gebrauch der Zerlegesäge Schlüssel entfernt sind. -
Seite 6: Schalterbetätigung
3.1.1 Federzug Die Maschine muss immer Die Maschine darf nur eingeschal- in Kombination mit einer tet werden, wenn das Sägeblatt Gewichtsentlastung richtig montiert ist und fest sitzt ! (Federzug) betrieben wer- den. 3.2.1 Einschalten Bringen Sie den Federzug mit einer Schiebelaufkatze Gerät am Hand- (a) und Schaltgriff (b) sicher an einem höher gelegenen halten... -
Seite 7: Betriebssicherheit
Schränkmaß Sie im Anhang A.3 (S. 22). Best.-Nr. 003 009 201 4.1 Wechsel des Sägeblattes Nur Original - EFA - Sägeblätter verwenden! Sechskantmutter (1) abschrauben und Sägeblatt durch seitliches Schwenken von Hand aushän- gen. (siehe Abb. 3 ) Sägeblatt wechseln und in umgekehrter Reihen- folge montieren, Sägeblattführung (2) mit Spe-... -
Seite 8: Wechsel Der Kohlebürste
Die Zähne werden abwechselnd auf einer Seite an- Nach mindestens jedem zweiten Kohlewechsel müs- geschrägt, jeder dritte Zahn bleibt seitlich unbear- sen die Zwischenräume des Ankers mit einer Kunst- beitet (siehe Abb. 4). stoffbürste durchgebürstet werden. Abbildung 6: Anker 4.4 Einstellung des Federzuges Die Feinabstimmung des Federzuges erfolgt über die PLUS/MINUS-Schraube an seinem Gehäuse (sie- he Abb. - Seite 9 Tabelle 1: Störungen und ihre Behebung Störung mögliche Ursache Behebung Anschluss prüfen und ggf neuer 1. Anschluss Betriebsnetz defekt Anschluss Sicherung prüfen, wieder ein- 2. Sicherung Betriebsnetz STÖRUNG schalten oder austauschen 3. Schalter (31) defekt oder Anschluss lok- Kontakte und Anschluss prü- fen,ggf Schalter austauschen Schalter (31) einschal- ten, Motor läuft nicht an...
-
Seite 10: Reinigung Und Wartung
Tabelle 1: Störungen und ihre Behebung Störung mögliche Ursache Behebung 18. Motorlager (7+9) defekt prüfen und ggf. austauschen 19. Lager im Getriebekopf defekt prüfen und ggf. austauschen (4,13,20+29) Säge ist ungewöhnlich laut prüfen und ggf richtig einbauen (Motor oder Getriebe- 20. -
Seite 11: Tägliche Wartung Der Zerlegesäge
Best.-Nr. 001 365 645 (5 kg) Mal erneut dauergeschmiert werden! Molycote: 7. Transport und Lagerung EFA-Spezialfett (1 kg), Best.-Nr. 001 365 623 (Lager und Gleitstellen) Die Maschine muss in einem trockenen, gelüfteten Raum gelagert werden. 6.2 Tägliche Wartung der Zerlege- Die Maschine ist nach Kap. -
Seite 12: English
ENGLISH Schmid & Wezel Seite/ Page Ausführung/ Version D-75433 Maulbronn 11/ 30 10.2007... -
Seite 22: Maßblatt/ Dimension Sheet
A.2 Maßblatt/ Dimension sheet Anschlusskabel/Cable Sägeblatt/Sawblade Schwert/Guide 1,8 mm dick/thickness 1,5 mm dick/thickness Handgriff/Handle 210 mm breit/width Handgriff Schalter Handle Switch Schmid & Wezel Seite/ Page Ausführung/ Version D-75433 Maulbronn 21/ 30 10.2007... -
Seite 23: Explosionszeichnung/ Exploded View
A.3 Explosionszeichnung/ Exploded view Schmid & Wezel Seite/ Page Ausführung/ Version D-75433 Maulbronn 22/ 30 10.2007... - Seite 24 Bild- Benennung Designation Best.-Nr. Pcs. Order No. Fig. Stichsäge EFA 63, 230 V Reciprocating Saw EFA 63,230V 110 888 101 Stichsäge EFA 63, 115 V Reciprocating Saw EFA 63,115V 110 888 111 Stichsäge EFA 63, 42 V Reciprocating Saw EFA 63, 42V 110 888 121 Gehäuse komplett...
-
Seite 25: Explosionszeichnung Der Säge/ Explosion View Of The Sawl
A.4 Explosionszeichnung der Säge/ Explosion view of the sawl Schmid & Wezel Seite/ Page Ausführung/ Version D-75433 Maulbronn 24/ 30 10.2007... - Seite 26 Schmid & Wezel Seite/ Page Ausführung/ Version D-75433 Maulbronn 25/ 30 10.2007...
-
Seite 27: Liste Der Ersatz- Und Verschleißteile/ List Of Spare And Wear Parts
A.5 Liste der Ersatz- und Verschleißteile/ List of spare and wear parts EFA 63 Bild- Stück Best.-Nr. Benennung Designation Pcs. Order No. Fig. Handgriff Handle 003 009 202 Getriebegehäuse vst Gear housing compl. 008 010 589 (Pos. 2, 13-32 ,38-42) ( fig. - Seite 28 EFA 63 Bild- Stück Best.-Nr. Benennung Designation Pcs. Order No. Fig. Sechskantmutter Hexagon nut 001 304 501 Bügelöse Eye bow 002 000 185 Linsenblechschraube Lens sheet metal screw 001 327 507 Lagerschild vst End shield complete 007 008 668 Stiftschraube...
-
Seite 29: Anschlussdiagramm/ Connection Diagram
EFA 63 Bild- Stück Best.-Nr. Benennung Designation Pcs. Order No. Fig. Linsenblechschraube Lens sheet metal screw 001 327 502 Kondensator Condenser 001 607 924 Handgriffdeckel Handle cover 001 606 720 Scheibe Disk 001 318 210 Linsenblechsenkschraube Lens sheet metal screw 001 327 511 Zubehör im Lieferumfang... -
Seite 30: Konformitätserklärung/ Declaration Of Conformity
B. Konformitätserklärung/ Declaration of conformity Schmid & Wezel Seite/ Page Ausführung/ Version D-75433 Maulbronn 29/ 30 10.2007... - Seite 31 Schmid & Wezel Seite/ Page Ausführung/ Version D-75433 Maulbronn 30/ 30 10.2007...
