Seite 2
EFA Zangen Original-Betriebsanleitung- Original-Betriebsanleitung Schmid & Wezel GmbH. All rights reserved. Printed in Germany. Diese Original-Betriebsanleitung darf ohne unsere Zustimmung weder vollständig noch teilweise vervielfältigt, zu Zwecken des Wettbewerbs unbefugt verwertet oder Dritten zur Verfügung gestellt werden. Änderungen oder Ergänzungen dieser Original-Betriebsanleitung dürfen ausschließlich durch uns vorgenommen werden;...
Instandhaltung, zur Reinigung. Bei Beachtung der Hinweise wird die EFA Zange sicher, sachgerecht und wirtschaftlich betrieben und die Einsatzfähigkeit bleibt erhalten. Ihre Beachtung hilft Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu minimieren, sowie Zuverlässigkeit und Lebensdauer der Maschine zu erhöhen.
Der Besteller/Betreiber ist allein verantwortlich für geeignete Schutzmaßnahmen (z.B. Absaugvorrichtungen, Atemschutz, Schutzanzüge usw.) und Betriebsanweisungen. Wird die EFA Zange nicht bestimmungsgemäß verwendet oder ohne Genehmigung der Firma Schmid & Wezel GmbH verändert, können Personen verletzt und die Maschine beschädigt werden.
EFA Zangen Original-Betriebsanleitung- Möglichkeit des direkten Todes bzw. des Todes durch Verbluten zu rechnen. Deswegen muss immer auf den richtigen Umgang mit der Maschine geachtet werden Die Maschine selbst kann keinen Druck aufbauen. Die Krafterzeugung erfolgt erst in Zusammenwirkung mit dem vorgeschalteten Druckerzeugungsgerät und den zugehörigen Schläuchen.
Seite 7
EFA Zangen Original-Betriebsanleitung- Wezel GmbH ist unzulässig. Vervielfältigungen in jeglicher Art und Form - auch auszugsweise - sowie die Verwertung und/oder Mitteilung des Inhaltes sind ohne schriftliche Erklärung des Herstellers nicht gestattet. Hinweis Alle inhaltlichen Angaben, Texte, Zeichnungen, Bilder und sonstigen Darstellungen sind urheberrechtlich geschützt und unterliegen den gewerblichen Schutzrechten.
EFA Zangen Original-Betriebsanleitung- Sicherheit Jede Person, die im Betrieb des Betreibers mit der Aufstellung, Inbetriebnahme, Bedienung, dem Einrichten, Rüsten und der Wartung der Maschine befasst ist, muss die Betriebsanleitung, insbesondere das Kapitel "Sicherheit" gelesen und verstanden haben. Der sichere Betrieb der Maschine ist nur dann gewährleistet, wenn: ...
EFA Zangen Original-Betriebsanleitung- 2.1.1. Sonstige Sicherheitszeichen Symbol Bedeutung Konformitätszeichen! Die Maschine entspricht den geltenden Bestimmungen der EG- Maschinenrichtlinie Wiederverwertbare Stoffe! Führen Sie die Stoffe einem fachgerechten Recycling zu! 2.1.2. Warnzeichen In der Betriebsanleitung und Dokumentation verwendete Warnhinweise und Symbole sollen helfen, die Gefahren leichter zu erkennen und einschätzen zu können.
Halten Sie andere Personen von Ihrem Arbeitsplatz fern. Arbeiten Sie konzentriert. Benutzen Sie die EFA Zange nicht, wenn Sie müde und/ oder unkonzentriert sind. Messerwechsel sowie Installations-, Wartungs- und Reparaturarbeiten dürfen nur bei den vom vorgeschalteten Druckerzeugungsgerät und den zugehörigen Schläuchen abgetrennten Geräten durchgeführt werden.

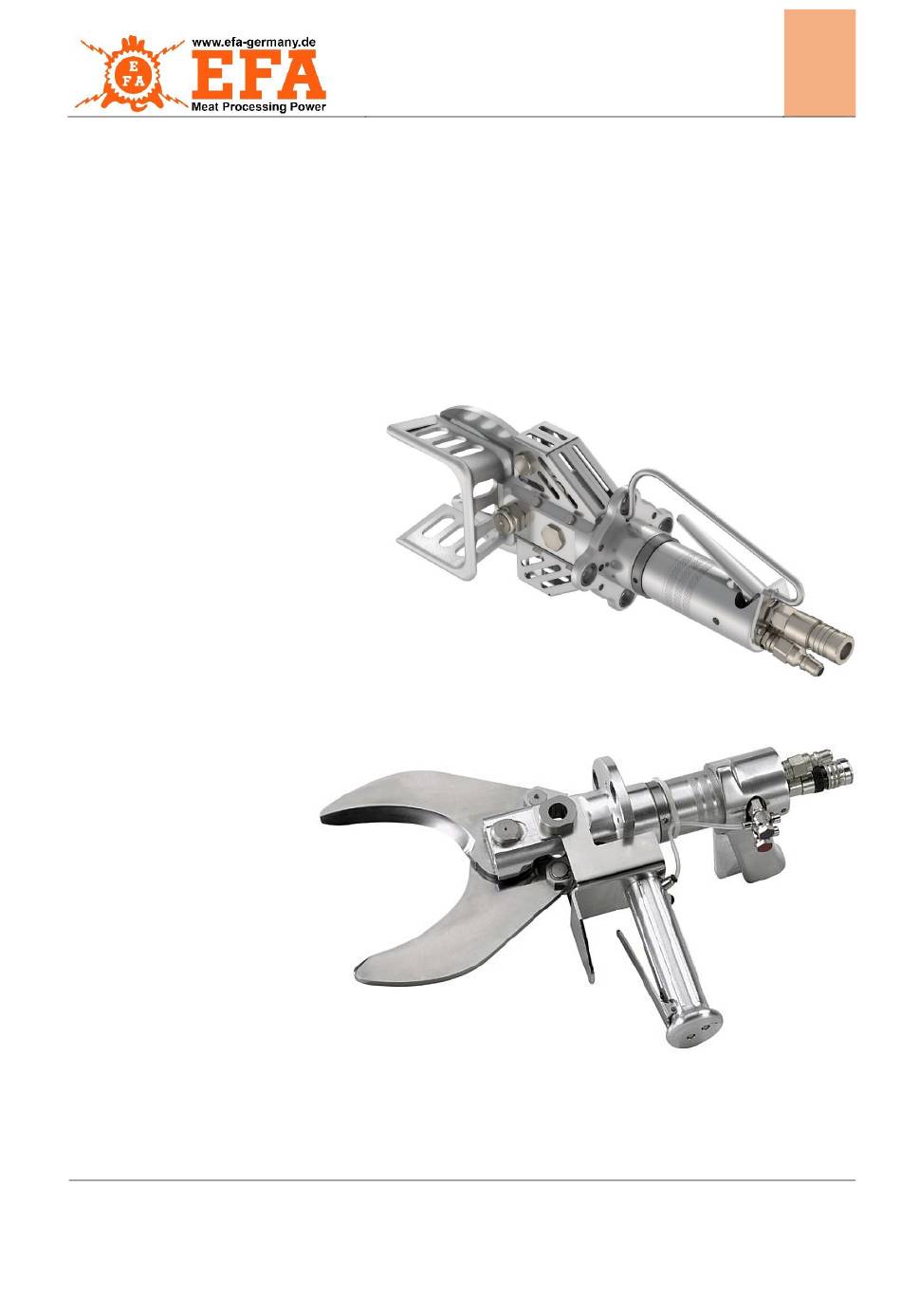

Hydraulische Sauenschwanzknochen-Zange (Zweihandbedienung) zum Abtrennen von Vorder- und Hinterbeinen; für in Mittel- und Großbetriebe Abmessungen Die nachfolgenden Abbildungen geben Ihnen einen Überblick über die Abmessungen der Zangen. EFA Z079 (Art. Nr. 008014484) EFA Z080 (Art. Nr. 008014480) 19.02.2021 9 von 27...
Seite 13
EFA Zangen Original-Betriebsanleitung- EFA Z100 (Art. Nr. 008014500) EFA Z078 (Art. Nr. 008010109) 19.02.2021 10 von 27...
Seite 14
EFA Zangen Original-Betriebsanleitung- EFA Z090 (Art. Nr. 008010581) 19.02.2021 11 von 27...
EFA Zangen Original-Betriebsanleitung- EFA Z160 (Art. Nr. 008011945) Typenschild Das Typenschild ist auf der Maschine angebracht und enthält Angaben zur Maschinenleistung. Die folgende Abbildung zeigt ein Beispiel des Typenschildes für EFA Maschinen. laufende Nummer Maschinenbezeichnung Artikelnummer (Serien Nummer) Maximaldruck Fertigungsjahr 19.02.2021...
EFA Zangen Original-Betriebsanleitung- Transport und Lagerung Die Maschine ist vor dem Versand in unserem Werk Probe gelaufen und sorgfältig geprüft worden. Die Prüfung stellt sicher, dass die Maschine einwandfrei arbeitet. Trotz aller Sorgfalt besteht die Möglichkeit, dass die Maschine beim Transport beschädigt wird.
EFA Zangen Original-Betriebsanleitung- Anschluss und Inbetriebnahme Erstinbetriebnahme Vorsicht Gefahr von Fehlfunktionen und Verletzungen! Installationsarbeiten dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Gefahr! Kommen sie mit den unabgedeckten Schneiden nicht in Kontakt. 5.1.1 Federzug Die Maschine muss immer in Kombination mit einer Gewichtsentlastung (Federzug) betrieben werden, s.
Befestigen sie das Aggregat ausreichend, das es nicht herabfallen kann. Der Schneidmechanismus der EFA Zange funktioniert hydraulisch. Schließen Sie die Zange an ein betriebsbereites Hydraulikaggregat an (siehe hierzu auch separate Betriebsanleitung für das Hydraulik- aggregat). Die zu verwendenden Hydraulikschläuche haben unterschiedlich große Gewindeanschlüsse um fehlerhaftes anschließen zu vermeiden.
Erst nach vorherigem Lesen dieser Betriebsanleitung und nach korrektem Anschluss darf die Zange eingeschaltet werden! Die EFA Zangen können mit einem Einhand (Z079, Z080 und Z100)- oder Zweihand (Z078, Z090 und Z160)- Sicherungsschaltung ausgerüstet sein, s. Tab. 3.2-EFA Zangen-Übersicht. 6.1.1...
Betriebssicherheit Maschine am Handgriff (1 oder 2 Handgriffe) sicher halten. Abb. 6.5 – Halten der Zange (Z079, Z080, Z100) Beim Zerlegen besonders umsichtig handeln, die Schneiden können in weniger als 1,2 s schließen. Immer rechtwinklig und im Schneidenbereich ansetzen, damit in Folge einer Überlastung kein Messerbruch resultiert.
Sechskantmutter (6) und Gewindebolzen 001325941 Sechskantschraube (11) demontieren. 003009569 Gewindebolzen Abb. 7.1 – Explosionszeichnung (Beispiel Z079) Vor dem Zusammenbau der Zange die demontierten Teile reinigen, auf Verschleiß überprüfen und gegebenenfalls austauschen. Sämtliche Gleitstellen mit EFA-Spezialfett einfetten 19.02.2021 18 von 27...
7.1.3 Messermontage Vor dem Wiedereinbau die demontierten Teile reinigen, auf Verschleiß überprüfen und gegebenenfalls austauschen. Sämtliche Gleitstellen mit EFA-Spezialfett einfetten. Vor Befestigung der Gabeln, die Messer (1) über die selbstsichernden Sechskantmuttern (6) leichtgängig und spielfrei einstellen. 7.1.4 Hydraulikaggregat Wenigstens einmal im Jahr Ölfüllung ablassen, auf Verschmutzung kontrollieren und eventuell ersetzen,...
Vor allen Wartungsarbeiten das Gerät ausschalten und vom Betriebsnetz trennen! Tägliche Reinigung nach Beendigung der Schlachtung Ein störungsfreier Dauerbetrieb ist nur dann gewährleistet, wenn die EFA Zange ständig einwandfrei hygienisch sauber gehalten wird. Beachten Sie auch die Sicherheitshinweise in den Produktdatenblättern der Reinigungsmittel.
(Beispiel Z100, Z078, Z090, Z160) 8.2.1 Schmierung Nach jeder Reinigung die Gelenk- und Gleitstellen sowie die Messer mit EFA-Spezialfett leicht einfetten. Messer durch Schmiernippel, s. Abb. 8.1, Abb. 8.2-Schmierpunkte mit EFA - Spezialfett leicht einfetten (1-2 Stöße mit Fettpresse). 8.2.2 Messerspiel Regelmäßig (monatlich) das Messerspiel überprüfen.
Gerät vom Betriebsnetz trennen! Reparaturen dürfen nur von autorisierten Fachkräften vorgenommen werden. Für Reparaturen steht Ihnen die EFA-Serviceabteilung von Schmid & Wezel GmbH zur Verfügung. Grundsätzlich sollte die Maschine bei nicht eindeutig lokalisierbaren Fehlern unter Angabe der Störungssymptome an Schmid & Wezel GmbH zur Reparatur geschickt werden.
EFA Zangen Original-Betriebsanleitung- Entsorgung - Recycling Die Entsorgung der Maschine muss nach den gültigen gesetzlichen Bestimmungen der jeweiligen Länder durchgeführt werden. Demontage und Entsorgung Alte und gebrauchte Maschinen enthalten Wertstoffe, die Sie der Wertstoffverwertung zuführen können. Beachten Sie bei der Entsorgung unbedingt die regionalen und örtlichen Umweltschutzvorschriften.
