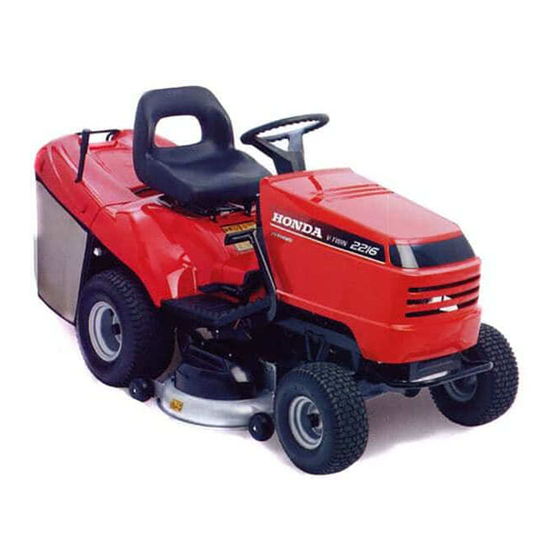

MINITRACTOR CORTADOR DE CESPED
MANUAL DE INSTRUCCIONES
Honda Europe Power Equipment S.A.
Pôle 45 - Rue des Châtaigniers
451401 ORMES - FRANCE
TONDEUSE AUTOPORTEE
LAWN-TRACTOR
RASENTRAKTOR
TRATTORINO RASAERBA
ZITMAAIER
MANUEL D'UTILISATION
OPERATOR'S MANUAL
GEBRAUCHSANWEISUNG
MANUALE DI ISTRUZIONI
GEBRUIKERSHANDLEIDING
CG71505015H2
HF2216
HF2220
K1
FR
EN
DE
ES
IT
NL
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Honda HF2216
Inhaltszusammenfassung für Honda HF2216
- Seite 1 TONDEUSE AUTOPORTEE LAWN-TRACTOR RASENTRAKTOR MINITRACTOR CORTADOR DE CESPED TRATTORINO RASAERBA ZITMAAIER HF2216 HF2220 MANUEL D’UTILISATION OPERATOR’S MANUAL GEBRAUCHSANWEISUNG MANUAL DE INSTRUCCIONES MANUALE DI ISTRUZIONI GEBRUIKERSHANDLEIDING Honda Europe Power Equipment S.A. CG71505015H2 Pôle 45 - Rue des Châtaigniers 451401 ORMES - FRANCE...
-
Seite 2: Einführung
EINFÜHRUNG DE 1 EINFÜHRUNG Sehr geehrte Kundin, sehr geehrter Kunde, Wir danken Ihnen, dass Sie unseren Produkten den Vorzug gegeben haben und wünschen Ihnen, dass Ihnen der Gebrauch Ihrer neuen Rasenmähmaschine Freude macht und Ihren Erwartungen vollkommen entspricht. Dieses Handbuch wurde herausgegeben, um Sie mit Ihrer Maschine vertraut zu machen und diese sicher und wirksam einsetzen zu können. -
Seite 3: Inhaltsverzeichnis
DE 2 INHALT INHALT 1. SICHERHEITSVORSCHRIFTEN .................. 3 Enthält die Vorschriften zum sicheren Gebrauch der Maschine 2. KENNZEICHNUNG DER MASCHINE UND IHRER BAUTEILE ........7 Erläutert, wie die Maschine und ihre wesentlichen Bauteile gekennzeichnet sind 3. AUSPACKEN UND ZUSAMMENBAU ................9 Erläutert, wie die Verpackung zu entfernen und die Montage der getrennten Bauteile zu vervollständigen ist 4. -
Seite 4: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN DE 3 1. SICHERHEITSVORSCHRIFTEN 1.1 WIE IST DAS HANDBUCH ZU LESEN Im Text des Handbuches sind einige Abschnitte, die besondere Informationen zum Zweck der Betriebssicherheit enthalten, nach den folgenden Kriterien unterschiedlich hervorgehoben: ANMERKUNG WICHTIG oder Liefert erläuternde Hinweise oder andere Angaben über bereits an früherer Stelle gemachte Aussagen, in der Absicht, die Maschine nicht zu beschädigen oder Schäden zu vermeiden. -
Seite 5: Allgemeine Sicherheitsvorschriften
DE 4 SICHERHEITSVORSCHRIFTEN 1.2 ALLGEMEINE SICHERHEITSVORSCHRIFTEN (vor Gebrauch der Maschine aufmerksam lesen) A) AUSBILDUNG 1) Lesen Sie die Anweisungen aufmerksam. Machen Sie sich mit den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut. 2) Erlauben Sie niemals Kindern oder Personen, die nicht über die erforderlichen Kenntnisse dieser Gebrauchsanweisung verfügen, die Maschine zu benutzen. - Seite 6 SICHERHEITSVORSCHRIFTEN DE 5 2) Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung. 3) Vor dem Starten des Motors alle Messer ausschalten und die Gangschaltung in “Leerlauf” stellen. 4) Mähen Sie nicht an Hängen mit einer Neigung über 10 ° (17%). 5) Beachten Sie, dass es keinen ”sicheren”...
-
Seite 7: Anweisungen Für Den Anhänger
DE 6 SICHERHEITSVORSCHRIFTEN 1.3 SICHERHEITSETIKETTEN Bitte seien Sie bei der Benutzung Ihrer Maschine vorsichtig. Um Sie daran zu erinnern, haben wir auf der Maschine Etiketten mit Symbolen angebracht, die Sie auf die wichtigsten Vorsichtsmaßnahmen beim Gebrach hinweisen. Diese Etiketten sind als wesentlicher Bestandteil der Maschine anzusehen. -
Seite 8: Kennzeichnung Der Maschine Und Ihrer Bauteile
KENNZEICHNUNG DER MASCHINE UND IHRER BAUTEILE DE 7 2. KENNZEICHNUNG DER MASCHINE UND IHRER BAUTEILE 2.1 KENNZEICHNUNG DER MASCHINE Das Schild in der Nähe des Batteriegehäuses enthält die wesentlichen Daten jeder Maschine. Die Seriennummer (7) ist unbedingt anzugeben, wenn Sie den Technischen Kundendienst anfordern oder Ersatzteile bestellen. - Seite 9 DE 8 KENNZEICHNUNG DER MASCHINE UND IHRER BAUTEILE 12. Messer: sind die zum Mähen des Grases bestimmten Bauteile. Die an den Außenseiten angebrachten Flügel erleichtern die Zuführung des gemähten Grases zum Auswurfkanal. 13. Auswurfkanal: ist das Verbindungselement zwischen Mähwerk und Auffangsack. 14.
-
Seite 10: Auspacken Und Zusammenbau
AUSPACKEN UND ZUSAMMENBAU DE 9 3. AUSPACKEN UND ZUSAMMENBAU Aus Gründen der Lagerung und des Transports werden einige Bauteile der Maschine nicht in der Fabrik eingebaut, sondern müssen nach Entfernung der Verpackung nach den folgenden Anweisungen montiert werden. WICHTIG Die Maschine wird ohne Motoröl und Benzin geliefert. Vor dem Anlassen des Motors ist Motoröl einzufüllen und Benzin zu tanken, wobei die Vor- schriften des Motorhandbuchs zu beachten sind. - Seite 11 DE 10 AUSPACKEN UND ZUSAMMENBAU Speichen auf den Sitz ausgerichtet sind. Die Bohrung der Nabe des Lenkrads mit der Bohrung der Welle in Deckung bringen und den mitgelieferten Stift (3) mit Hilfe eines Hammers eintreiben und dafür sorgen, dass er auf der gegenüberliegenden Seite vollkommen zum Vorschein kommt.
-
Seite 12: Montage Der Halterungen Des Auffangsacks
AUSPACKEN UND ZUSAMMENBAU DE 11 WICHTIG Stets für eine komplette Ladung der Batterie sorgen und dabei die Anweisungen im Handbuch der Batterie befolgen ( ☛ 6.2.5). WICHTIG Um ein Auslösen der Schutzeinrichtung der elektronischen Steuerkarte zu vermeiden, darf der Motor keinesfalls angelassen werden, ehe die Batterie vollständig geladen ist! ACHTUNG! Bei Eingriffen an der Batterie und bei deren Entsorgung sind... -
Seite 13: Entfernen Der Feststellvorrichtung Für Die Sperrklinke Der Aufhängung Des Auffangsacks
DE 12 AUSPACKEN UND ZUSAMMENBAU 3.6 ENTFERNEN DER FESTSTELLVORRICHTUNG FÜR DIE SPERRKLINKE DER AUFHÄNGUNG DES AUFFANGSACKS Für den Transport ist die Sperrklinke (1) der Sackauf- hängung mittels einer Feststellvorrichtung (2) an der hinteren Platte verriegelt. Diese Feststellvorrichtung muss entfernt werden, ehe die Halterungen des Auffangsacks montiert werden, und darf nicht mehr verwendet werden. - Seite 14 AUSPACKEN UND ZUSAMMENBAU DE 13 ist. Die Eckleisten (4 und 5) einsetzen, dabei die Orientierung rechts (R ) und links (L ) beachten und am Rahmen mit vier selbstschneidenden Schrauben (6) befestigen. B) Den Rahmen in den Stoffsack (7) einführen und dafür sorgen, dass er genau entlang dem Umriss des Bodens positioniert wird.
-
Seite 15: Bedienungseinrichtungen Und Kontrollinstrumente
DE 14 BEDIENUNGSEINRICHTUNGEN UND KONTROLLINSTRUMENTE 4. BEDIENUNGSEINRICHTUNGEN UND KONTROLLINSTRUMENTE 4.9.2 4.11 4.9.1 4.10 4.1 L ENKRAD Steuert die Lenkung der Vorderräder. ➤ 4.2 S HF2220) TARTER KNOPF Bewirkt eine Anreicherung des Gemischs und darf nur für die zum Anlassen des kalten Motors notwendige Zeit benutzt werden. - Seite 16 Motordrehzahl ➤ – Die Position «CHOKE» ( HF2216) bewirkt eine Anreicherung des Gemischs und darf nur für die zum Anlassen des kalten Motors notwendige Zeit benutzt werden. – Beim Fahren wählt man eine Position zwischen «LANGSAM» und «SCHNELL». – während des Mähens ist es angebracht, den Hebel auf «SCHNELL» zu stellen.
- Seite 17 DE 16 BEDIENUNGSEINRICHTUNGEN UND KONTROLLINSTRUMENTE 4.6 S CHALTER FÜR SCHEINWERFER Schalter zum Einschalten der Scheinwerfer, wenn sich der Zündschlüssel (4.4) in der Position «EIN» befindet. 4.7 K ONTROLLLAMPEN UND AKUSTISCHE SIGNALEINRICHTUNG Auf dem Armaturenbrett befindet sich eine Reihe von Kontrolllampen, die aufleuchten, wenn der Zündschlüssel (4.4) in der Position «EIN»...
- Seite 18 BEDIENUNGSEINRICHTUNGEN UND KONTROLLINSTRUMENTE DE 17 – Wenn die Messer eingeschaltet werden, ohne dass die vorgesehenen Sicherheitsbe- dingungen erfüllt sind, schaltet sich der Motor aus und kann nicht angelassen werden ( ☛ 5.2). – Der Zustand “Messer eingeschaltet” wird durch Leuchten der Kontrolllampe (4.7.a) angezeigt.
- Seite 19 DE 18 BEDIENUNGSEINRICHTUNGEN UND KONTROLLINSTRUMENTE ➤ Bei Modellen mit mechanischem Antrieb: 4.21 K UPPLUNGS REMSPEDAL Dieses Pedal hat eine Doppelfunktion: 4.21 im ersten Teil des Pedalwegs wirkt es als Kupplung und schaltet den Antrieb der Räder ein oder aus, und im zweiten dient es als Bremse, die auf die Hinterräder wirkt.
- Seite 20 BEDIENUNGSEINRICHTUNGEN UND KONTROLLINSTRUMENTE DE 19 Geschwindigkeit der Maschine im 4.31 Vorwärts- wie im Rückwärtsgang reguliert. – Um den Vorwärtsgang einzulegen, drückt man mit der Fußspitze in Richtung «F»; verstärkt man den Druck auf das Pedal, erhöht man progressiv die Geschwindigkeit der Maschine.
-
Seite 21: Gebrauchsanweisung
DE 20 GEBRAUCHSANWEISUNG 5. GEBRAUCHSANWEISUNG 5.1 EMPFEHLUNGEN FÜR DIE SICHERHEIT GEFAHR! Benutzen Sie die Maschine ausschließlich für die Zwecke, für die sie bestimmt ist (Mähen und Sammeln von Gras). Die Sicherheitseinrichtungen, mit denen die Maschine ausgestattet ist, dürfen nicht verändert oder entfernt werden. SEIEN SIE SICH STETS BEWUSST, DASS DER BENUTZER IMMER FÜR DRITTEN ZUGEFÜGTE SCHÄDEN VERANTWORTLICH IST. - Seite 22 GEBRAUCHSANWEISUNG DE 21 Um den Motor anzulassen, müssen in jedem Falle: – die Gangschaltung im “Leerlauf” stehen; – die Messer ausgeschaltet sein; – der Benutzer auf dem Sitz der Maschine sitzen oder die Feststellbremse angezogen sein. Der Motor wird ausgeschaltet, wenn: –...
-
Seite 23: Vorbereitungen Vor Arbeitsbeginn
DE 22 GEBRAUCHSANWEISUNG 5.3 VORBEREITUNGEN VOR ARBEITSBEGINN Vor dem Beginn der Arbeit muss man eine Reihe von Prüfungen und Operationen durch- führen, um sicherzustellen, dass die besten Ergebnisse erzielt und maximale Sicherheit erreicht wird. 5.3.1 E INSTELLUNG DES SITZES Der Sitz ist auf einer Schiene verstellbar und kann in sechs Stellungen eingestellt werden. - Seite 24 GEBRAUCHSANWEISUNG DE 23 Handbuch des Motors muss der Ölstand zwischen den Markierungen MIN und MAX des Messstabs liegen. Bei abgestelltem Motor den Stand des Motoröls prüfen. Gemäß den genauen Angaben im Handbuch des Motors muss der Ölstand zwischen den Markierungen MIN und MAX des Messstabs liegen.
- Seite 25 DE 24 GEBRAUCHSANWEISUNG Falls man ohne Auffangsack arbeiten will, steht auf Wunsch ein Kit Prallblech (☛ 8.2) zur Verfügung, das, wie in der Abbildung gezeigt, auf der hinteren Platte zu befestigen ist. 5.3.5 K ONTROLLE DER LEISTUNGSFÄHIGKEIT DER SICHERHEITSSYSTEME Die Leistungsfähigkeit der Sicherheitssysteme ist durch Simulation der aufgelisteten Situationen des Auslösens (☛...
-
Seite 26: Gebrauch Der Maschine
HF2220) drücken oder den Gashebel in die ➤ auf dem Schild angegebene Stellung «CHOKE» bringen ( HF2216); – bei bereits warmem Motor genügt es, den Hebel zwischen «LANGSAM» und «SCHNELL» zu stellen; – Den Zündschlüssel in das Zündschloss stecken, in die Stellung «EIN» drehen, um den Stromkreis einzuschalten, und schließlich in die Stellung «STARTEN»... - Seite 27 DE 26 GEBRAUCHSANWEISUNG – der Schalthebel des Getriebes nicht in Leerlaufstellung («N») ist; – der Benutzer nicht anwesend ist und die Feststellbremse gelöst ist; In diesen Fällen muss man, nachdem die Voraussetzungen für das Anlassen geschaffen worden sind, den Zündschlüssel in die Stellung «STOP» zurückstellen, ehe man den Motor erneut anlässt.
- Seite 28 GEBRAUCHSANWEISUNG DE 27 ACHTUNG! Die Betätigung des Hebels muss stufenweise erfolgen, um zu vermeiden, ( ☛ 4.32) dass ein zu plötzliches Einlegen des Antriebs auf die Räder ein Aufbäumen und den Verlust der Kontrolle über das Fahrzeug verursacht. 5.4.3 B REMSEN Zuerst durch Verminderung der Motordrehzahl die Geschwindigkeit der Maschine verlangsamen, dann das Bremspedal (☛...
- Seite 29 DE 28 GEBRAUCHSANWEISUNG vermeiden, dass das Mähwerk den Rasen bei Unebenheit des Grundstücks beschädigt; in der oberen Stellung ist seine Wirkung ausgeschlossen. Um die Stellung zu ändern den Stift (1) aus- schrauben, herausziehen und das Rädchen (2) in die obere oder untere Bohrung der Reihe, die in der Abbildung angezeigt ist, wieder einsetzen.
- Seite 30 GEBRAUCHSANWEISUNG DE 29 5.4.6 E NTLEEREN DES AUFFANGSACKS ANMERKUNG Das Entleeren des Auffangsacks kann nur bei ausgeschalteten Messern durchgeführt werden, andernfalls würde der Motor abschalten. Den Auffangsack nicht zu voll werden lassen, um zu vermeiden, dass der Auswurfkanal verstopft wird. Ein unterbrochenes akustisches Signal zeigt an, wenn der Auffangsack gefüllt ist.
- Seite 31 DE 30 GEBRAUCHSANWEISUNG 5.4.8 B EENDIGUNG DES MÄHENS Nach dem Mähen die Messer ausschalten, die Motordrehzahl vermindern und die Rückfahrt mit dem Mähwerk in der höchstmöglichen Stellung zurücklegen. 5.4.9 B EENDIGUNG DER ARBEIT Die Maschine abstellen, den Gashebel in die Position «LANGSAM» stellen und den Motor durch Drehen des Zündschlüssels in die Stellung «STOP»...
- Seite 32 Wiederaufnahme der Arbeit eventuell ein Brand ausgelöst wird! Den Kraftstofftank leeren. Dazu ist das Rohr am Eintritt des Benzinfilters (1) zu lösen und nach den Anweisungen im Handbuch des Motors vorzugehen. HF2216 HF2220...
- Seite 33 DE 32 GEBRAUCHSANWEISUNG Das Benzinrohr wieder anschließen. GEFAHR! Benzin ist hochgradig entflammbar. Bewahren Sie Kraftstoff nur in dafür vorgesehenen Behältern auf. Die Deckel des Tanks und des Benzinbehälters immer aufsetzen und gut verschließen. WICHTIG Die Batterie muss an einem kühlen und trockenen Ort aufbewahrt werden.
- Seite 34 GEBRAUCHSANWEISUNG DE 33 Rate ziehen ➤ – die Kontrolllampe des Ölstands ( ☛ 4.7.e) ( HF2220): aufleuchtet: bedeutet dies mangelnde Schmierung und deshalb ist der Motor sofort abzustellen. 5.4.13 Z USAMMENFASSUNG DER WESENTLICHEN MASSNAHMEN IN VERSCHIEDENEN ETRIEBS SITUATIONEN Um ... Muss man ...
-
Seite 35: Betrieb An Hängen
DE 34 GEBRAUCHSANWEISUNG 5.5 BETRIEB AN HÄNGEN Mit Rücksicht auf die angezeigten Grenzen der Steigung (max. 10° - 17%) muss an RICHTIG! Hängen in Richtung des Gefälles aufwärts/abwärts und darf nicht quer gefahren werden. Bei Richtungswechsel ist sehr darauf zu achten, dass die Hang aufwärts gerichteten Räder nicht auf Hindernisse stossen (Steine, Äste, Wurzeln usw.), die ein seitliches max 10°... -
Seite 36: Einige Ratschläge Für Einen Guten Schnitt
GEBRAUCHSANWEISUNG DE 35 Festigkeit, Breite und Länge zu verwenden. Die Maschine mit ausgeschaltetem Motor, ohne aufsitzenden Fahrer und nur durch Schieben mit Hilfe einer geeigneten Anzahl Personen laden. Während des Transports das Mähwerk absenken, die Festellbremse anziehen und die Maschine auf dem Transportmittel mit Seilen oder Ketten auf geeignete Weise sichern. -
Seite 37: Mulchfunktion
DE 36 GEBRAUCHSANWEISUNG 5.8 MULCHFUNKTION 5.8.1. E MPFEHLUNGEN FÜR DIE SICHERHEIT GEFAHR! – Ein- und Ausbau des Zubehörs müssen immer bei ausgeschaltetem Motor erfolgen, nachdem der Zündschlüssel abgezogen und die Feststellbremse angezogen worden ist. – Das Mulching-Zubehör anbringen und sich immer von der korrekten Befestigung und der Stabilität der montierten Teile vergewissern. - Seite 38 GEBRAUCHSANWEISUNG DE 37 Verkrustungen von Gras und Erde ist, die das Einsetzen des Mulchverschlusses erschweren könnten. Das Mähwerk in die Stellung „7“ bringen, den Auffangsack abnehmen und den Mulchverschluss (1) von der Auswurföffnung her einsetzen und ihn in den Auswurfkanal bis zum Anschlag ganz einschieben.
-
Seite 39: Wartung
DE 38 WARTUNG 6. WARTUNG 6.1 EMPFEHLUNGEN FÜR DIE SICHERHEIT ACHTUNG! Vor jedem Eingriff zur Reinigung, Wartung oder Reparatur sind der Zündschlüssel zu ziehen und die entsprechenden Anweisungen zu lesen. Zweckmäßige Kleidung anziehen und beim Ausbau und erneuten Einbau der Messer sowie in allen Situationen, die Gefahren für die Hände mit sich bringen, Arbeitshandschuhe benutzen. -
Seite 40: Periodische Wartung
WARTUNG DE 39 6.2 PERIODISCHE WARTUNG 6.2.1 S CHMIERUNG UND ALLGEMEINE ARTUNG Die Pläne befolgen, die die Punkte angeben, die einer periodischen Überprüfung, Schmierung und Wartung zu unterziehen sind. Der Typ des zu verwendenden Schmiermittels und die zu beachtenden zeitlichen Abstände für die Arbeiten sind in den Plänen angezeigt. - Seite 41 DE 40 WARTUNG b) Schmierung ➤ Bei Modellen mit mechanischem Antrieb: ➤ Bei Modellen mit hydrostatischem Antrieb: FETT ÖL - SAE 30...
- Seite 42 WARTUNG DE 41 6.2.2 A NLEITUNG FÜR DIE VORGESEHENE WARTUNG Diese Tabelle hat den Zweck, Ihnen zu helfen, Ihre Maschine leistungsfähig und sicher zu erhalten. In ihr sind die wichtigsten Arbeiten von Wartung und Schmierung mit Angaben der zeitlichen Abstände, in denen sie zu wiederholen sind, aufgeführt. Neben jeder Arbeit finden Sie eine Reihe von Kästchen, in die Sie das Datum oder die Zahl der Betriebsstunden, nach denen die Arbeit vorgenommen worden ist, eintragen können.
- Seite 43 Maschinengestell tropft. Zum Ablassen des Motoröls ist der Ablassstopfen (1) auszuschrauben. Beim erneuten Einschrauben ist auf die Lage der inneren Dichtung zu achten. HF2216 HF2220 6.2.4 H INTERACHSE Sie besteht aus einer geschlossenen Einheit und bedarf keiner Wartung. Sie unterliegt einer Dauerschmierung, die keiner Nachfüllung bedarf.
-
Seite 44: Kontrollen Und Einstellungen
WARTUNG DE 43 Laden ausgestattet, der mit dem entsprechenden Anschluss am Batterieladegerät “CB 01” zum Erhalt derLeistung zu verbinden ist. WICHTIG An diesen Anschluss darf keine andere Vorrichtung als das Batterieladegerät “CB01” angeschlossen werden. 6.3 KONTROLLEN UND EINSTELLUNGEN Zusammenfassung der wichtigsten Situationen, die ein Auslösen erforderlich machen können Jedesmal, wenn ... - Seite 45 Seite des Sprengrings (1) gegen das Messer drückt. Die Befestigungsschrauben (2) gut festziehen. Am besten verwendet man dazu einen Drehmomentenschlüssel, der auf 45-50 Nm eingestellt ist. Falls HF2216 © 82004348/0 82004347/0 beim Ausbau die Nabe (3) von der HF2220 © 82004350/0...
- Seite 46 Falls man keine gute Einstellung erreicht, ist ein Händler aufzusuchen. 6.3.3 E INSTELLUNG DER KUPPLUNG UND DER MESSERBREMSE ➤ Bei Modellen mit Hebelkupplung HF2216 © 122 - 124 mm HF2220 © 92,5 - 93,5 mm Wenn man den Hebel zum Ausschalten der Messer bedient, wird gleichzeitig eine Bremse betätigt, die in einigen Sekunden...
- Seite 47 DE 46 WARTUNG ➤ Bei Modellen mit elektromagnetischer Kupplung HF2216 © 113 - 115 mm Bei unregelmäßiger Rotation, verursacht HF2220 © 90 - 91 mm durch den Treibriemen, ist die Einstell- schraube (1) zu verstellen, bis man die richtige Länge der Feder erhält (gemessen an den Enden der Feder bei eingeschalteten Messern).
- Seite 48 WARTUNG DE 47 SCHRIEBENEN ARBEITEN KEINE ANDEREN EINGRIFFE AN DER BREMSE VORNEHMEN. 6.3.5 E INSTELLUNG DER SPANNUNG DES TREIBRIEMENS Wenn die Maschine eine unzureichende Traktions- leistung zeigt, muss die Spannung der Feder des Riemenspanners verstellt werden, bis die optimalen Betriebsbedingungen wieder erreicht sind.
-
Seite 49: Ausbau Und Ersetzen Von Teilen
DE 48 WARTUNG 6.4 AUSBAU UND ERSETZEN VON TEILEN 6.4.1 R ADWECHSEL Bei eben abgestellter Maschine Unterlagen unter einem tragenden Element des Fahrgestells auf der Seite des zu wechselnden Rads anbringen. Die Räder werden von einem Sprengring (1) gehalten, der mit Hilfe eines Schraubenziehers abgenommen werden kann. - Seite 50 WARTUNG DE 49 6.4.4 A USWECHSELN EINER SICHERUNG Zum Schutz der Stromkreise und der Stromversorgung dient eine (träge) Sicherung (1) 6,3 A. Das Durchschmelzen der Sicherung bewirkt das Ausschalten der Maschine und der 1 - 6,3 Amp Kontrolllampen auf dem Armaturenbrett. Außerdem ist eine Sicherung (2) entweder 25 A zum Schutz des Ladestroms installiert.
-
Seite 51: Anleitung Zum Feststellen Von Störungen
DE 50 ANLEITUNG ZUM FESTSTELLEN VON STÖRUNGEN 7. ANLEITUNG ZUM FESTSTELLEN VON STÖRUNGEN TÖRUNG ÖGLICHE URSACHE BHILFE 1. Mit dem Zünd- Auslösen des Schutzes der elektronischen Den Zündschlüssel auf «STOP» stellen schlüssel auf «EIN» Steuerkarte wegen: und die Ursachen der Störung suchen: bleibt das Armaturen- brett ausgeschaltet, –... - Seite 52 ANLEITUNG ZUM FESTSTELLEN VON STÖRUNGEN DE 51 TÖRUNG ÖGLICHE URSACHE BHILFE 7. Beim Einschalten der – Es fehlt die Voraussetzung zum – Sich richtig hinsetzen (wenn die Störung Messer geht der Motor Einschalten (☛ 5.2) anhält, entsprechenden Mikroschalter überprüfen) – Überprüfen, ob der Auffangsack oder das Prallblech richtig angebracht sind (wenn die Störung anhält, entsprechenden Mikroschalter...
- Seite 53 DE 52 ANLEITUNG ZUM FESTSTELLEN VON STÖRUNGEN TÖRUNG ÖGLICHE URSACHE BHILFE ➤ – Treibriemen lose – Regler einstellen (☛6.3.3) Modelle mit – Probleme beim elektromagnetischen – Einen Händler aufsuchen elektromagnetischer Kuppeln Kupplung) – Mähwerk nicht parallel zum Boden – Reifendruck prüfen (☛5.3.2) 14.
-
Seite 54: Sonderzubehör
SONDERZUBEHÖR DE 53 8. SONDERZUBEHÖR 1. KIT PRALLBLECH Anstelle des Auffangsacks zu verwenden, wenn das Gras nicht gesammelt wird. 2. KIT FÜR ANHÄNGER Dient zum Ankoppeln eines Anhängers. -
Seite 55: Technische Daten
12 V 12 V Batterie ..........20Ah 20Ah 20Ah 20Ah Motor: HONDA Typ ....... GCV530 GCV530 GXV620 GXV620 Betriebsdrehzahl ....... 2700 Drehzahl p.M. 2700 Drehzahl p.M. 2800 Drehzahl p.M. 2800 Drehzahl p.M. Vorderradreifen ........15 x 6,00-6 15 x 6,00-6... -
Seite 56: Alphabetisches Sachregister
ALPHABETISCHES SACHREGISTER DE 55 10. ALPHABETISCHES SACHREGISTER Anlassen Mähwerk Vorgehen beim Anlassen........5.4.1 Beschreibung..........2.2-11 Auswaschen innen .........5.4.10 Akustisches Signal Ausrichten............6.3.2 Funktion...............4.7 Auslösen..........5.4.6 – 5.4.12 Messer Beschreibung ..........2.2-12 Anhänger Einschalten ............4.9 Vorschriften............1.4 Ausbau und Schärfen ........6.3.1 Antrieb der Räder Einstellung der Kupplung........6.3.3 Einstellung des Treibriemens ......6.3.5 Prallblech Antriebspedal... - Seite 57 ##### Realizzazione: EDIPROM / bergamo - PRINTED IN ITALY...
