Endress+Hauser Proline Promag P Kurzanleitung Seite 16

Montage

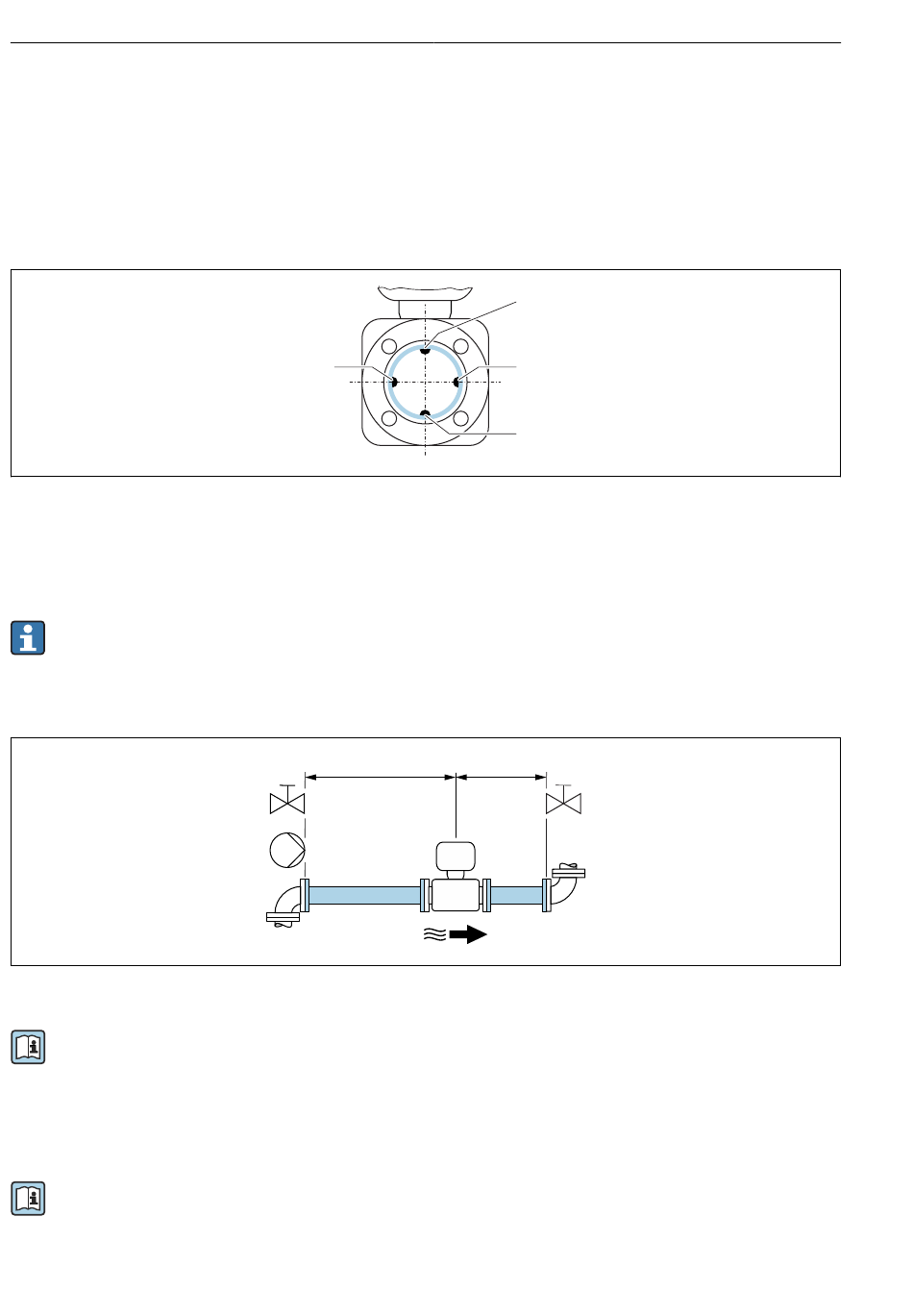

Horizontal
• Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch wird eine kurz-
zeitige Isolierung der Messelektroden infolge mitgeführter Luftblasen vermieden.
• Die Leerrohrüberwachung funktioniert nur, wenn das Messumformergehäuse nach oben
gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Leerrohrüberwachung bei teilge-
fülltem oder leerem Messrohr wirklich anspricht.
1 MSÜ-Elektrode für die Leerrohrüberwachung
2 Messelektroden für die Signalerfassung
3 Bezugselektrode für den Potenzialausgleich
Messgeräte mit dem Elektroden aus Tantal oder Platin können ohne MSÜ-Elektrode
bestellt werden. In dem Fall erfolgt die Leerrohrüberwachung über die Messelektroden.
Ein- und Auslaufstrecken
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau" .
5.1.2 Anforderungen aus Umgebung und Prozess
Umgebungstemperaturbereich
Detaillierte Angaben zum Umgebungstemperaturbereich: Betriebsanleitung zum Gerät.
16
2
≥ 5 × DN ≥ 2 × DN
1
2
3
Proline Promag P
A0029344
A0028997
