Montage

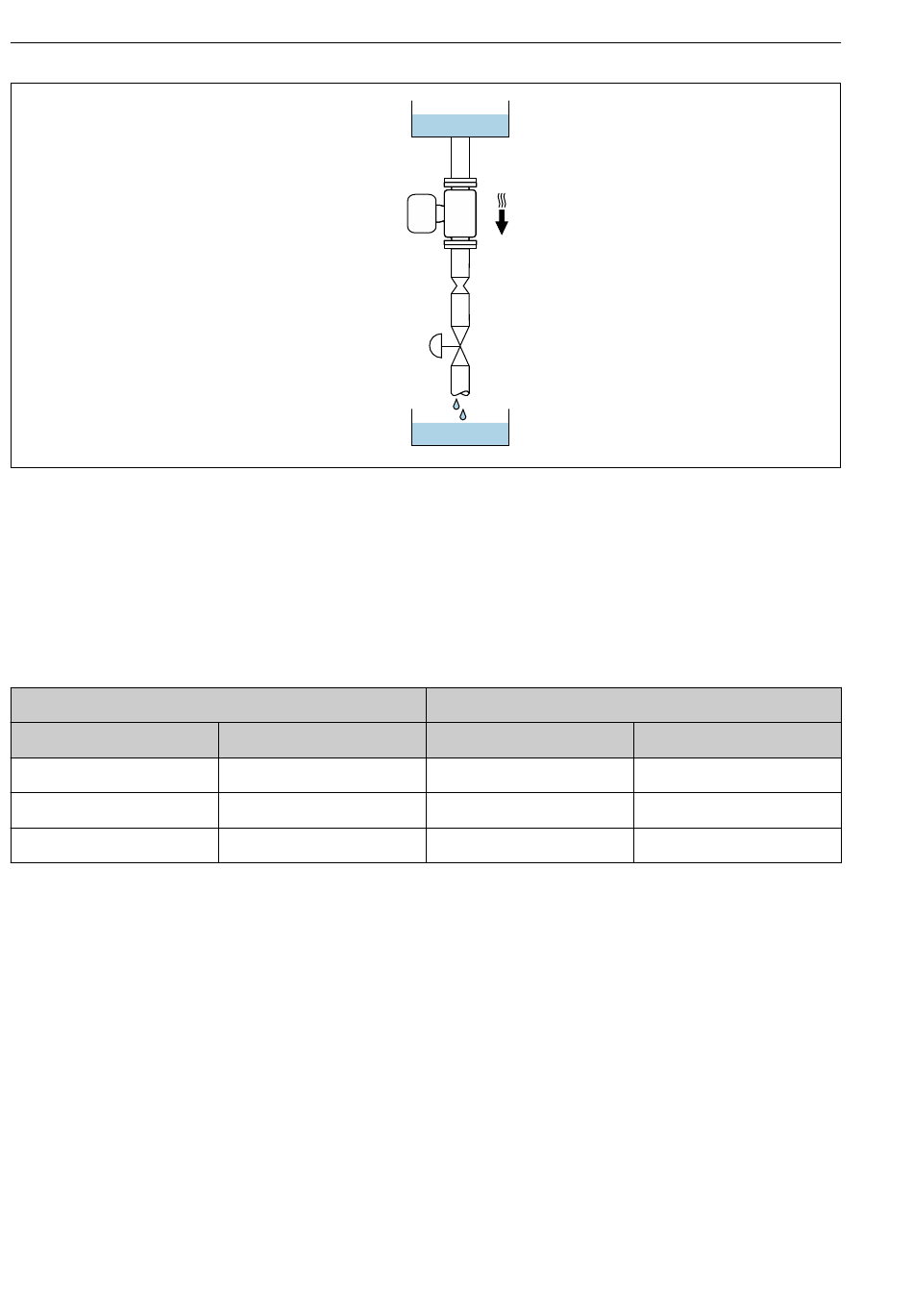

 2 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 Vorratstank
2 Messaufnehmer
3 Blende, Rohrverengung
4 Ventil
5 Abfüllbehälter
[mm]
8
15
25
Einbaulage
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen.
12
1
2
3
4
5
DN
[in]
³⁄₈
½
1
Ø Blende, Rohrverengung
[mm]
6
10
14
Dosimass
A0028773
[in]
0,24
0,40
0,55
