Montage

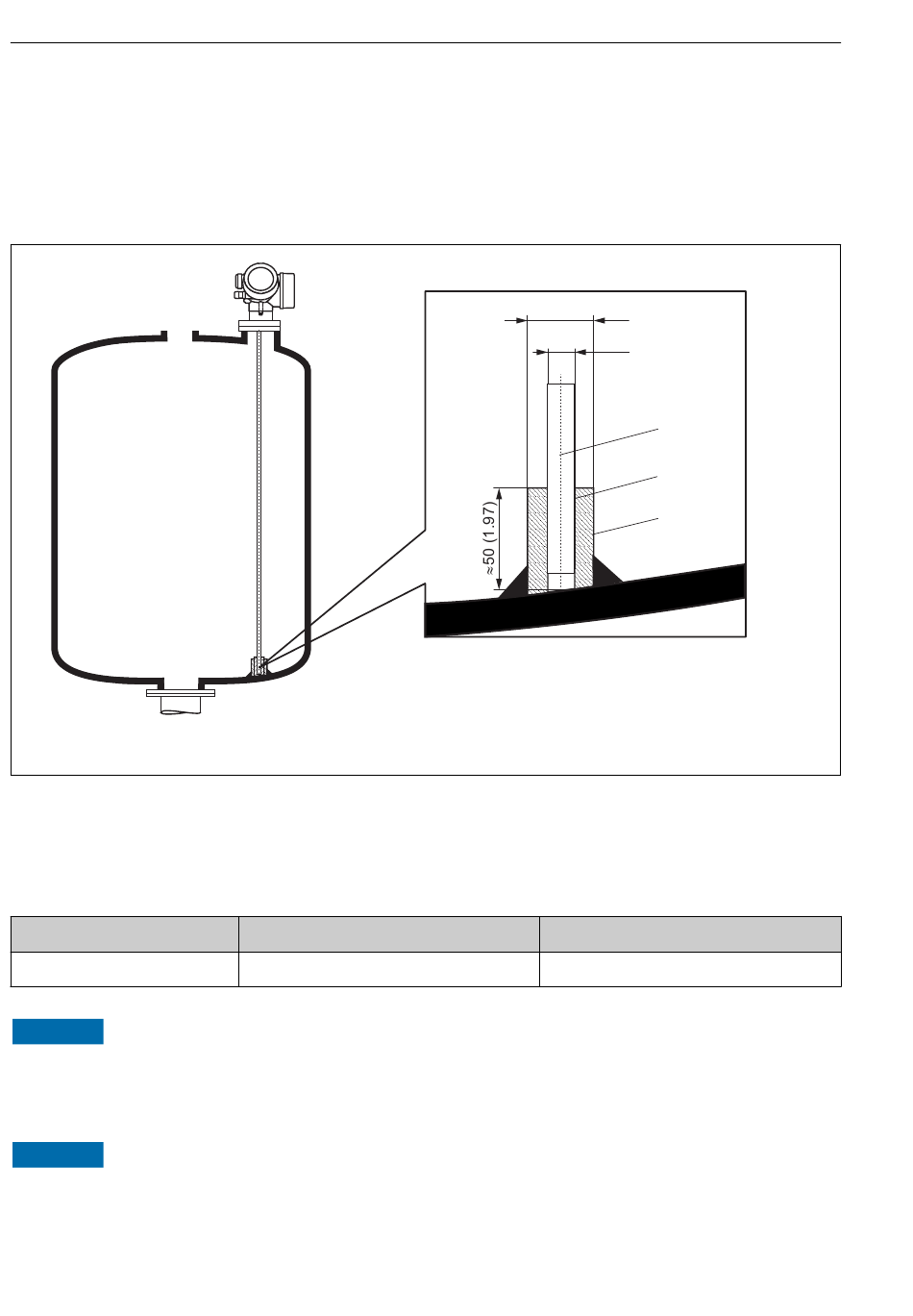

Fixierung von Stabsonden
• Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich.
• Allgemein ist eine Fixierung bei waagerechter Strömung (z.B. durch Rührwerk) oder starker
Vibration erforderlich.
• Stabsonden nur unmittelbar am Sondenende fixieren.
1 Sondenstab
2 Hülse, eng gebohrt, damit elektrischer Kontakt zwischen Hülse und Stab gewährleistet ist.
3 Kurzes Metallrohr, z.B. festgeschweißt
 Sonde
8 mm (1/3")
HINWEIS
Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen.
‣
Fixierhülse eng bohren, damit guter elektrischer Kontakt zwischen Hülse und Sondenstab
sichergestellt ist.
HINWEIS
Schweißen kann das Hauptelektronikmodul beschädigen.
‣
Vor dem Anschweißen: Sondenstab erden und Elektronik ausbauen.
16
 a [mm (inch)]
< 14 (0,55)
Levelflex FMP50 PROFIBUS PA
ø a
ø b
1
2
3
mm (in)
 b [mm (inch)]
8,5 (0,34)
A0014127
