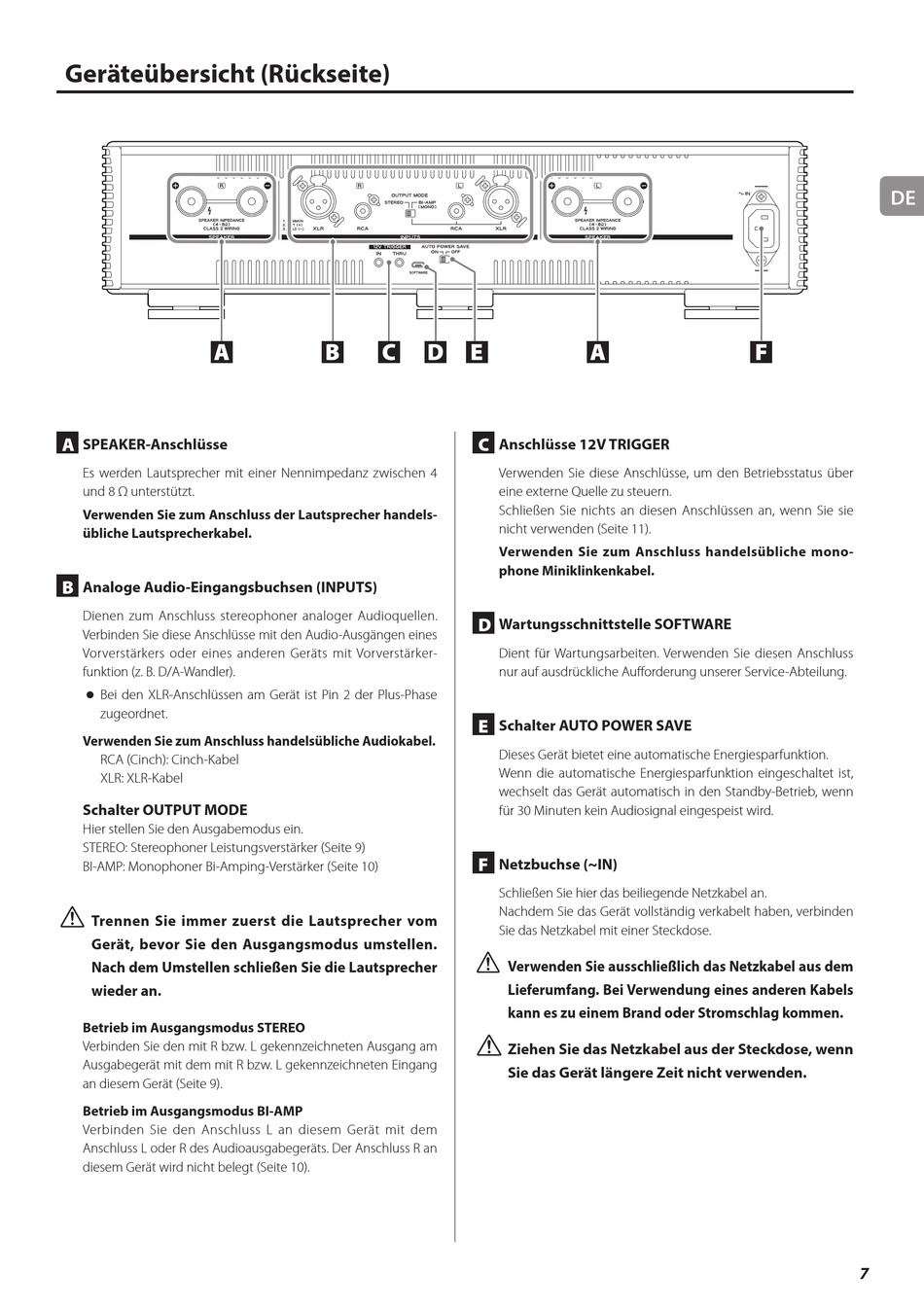

Geräteübersicht (Rückseite)
A
SPEAKER-Anschlüsse
Es werden Lautsprecher mit einer Nennimpedanz zwischen 4
und 8 Ω unterstützt.
Verwenden Sie zum Anschluss der Lautsprecher handels-
übliche Lautsprecherkabel.
B

Analoge Audio-Eingangsbuchsen (INPUTS)

Dienen zum Anschluss stereophoner analoger Audioquellen.
Verbinden Sie diese Anschlüsse mit den Audio­Ausgängen eines
Vorverstärkers oder eines anderen Geräts mit Vor ver stär ker­
funktion (z. B. D/A­Wandler).
o Bei den XLR­Anschlüssen am Gerät ist Pin 2 der Plus­Phase
zugeordnet.
Verwenden Sie zum Anschluss handelsübliche Audiokabel.
RCA (Cinch): Cinch­Kabel
XLR: XLR­Kabel
Schalter OUTPUT MODE
Hier stellen Sie den Ausgabemodus ein.
STEREO: Stereophoner Leistungsverstärker (Seite 9)
BI­AMP: Monophoner Bi­Amping­Verstärker (Seite 10)
V
Trennen Sie immer zuerst die Lautsprecher vom
Gerät, bevor Sie den Ausgangsmodus umstellen.
Nach dem Umstellen schließen Sie die Laut sprecher
wieder an.
Betrieb im Ausgangsmodus STEREO
Verbinden Sie den mit R bzw. L gekennzeichneten Ausgang am
Ausgabegerät mit dem mit R bzw. L gekennzeichneten Eingang
an diesem Gerät (Seite 9).
Betrieb im Ausgangsmodus BI-AMP
Verbinden Sie den Anschluss L an diesem Gerät mit dem
Anschluss L oder R des Audioausgabegeräts. Der Anschluss R an
diesem Gerät wird nicht belegt (Seite 10).
C
Anschlüsse 12V TRIGGER
Verwenden Sie diese Anschlüsse, um den Betriebsstatus über
eine externe Quelle zu steuern.
Schließen Sie nichts an diesen Anschlüssen an, wenn Sie sie
nicht verwenden (Seite 11).
Verwenden Sie zum Anschluss handelsübliche mono-
phone Miniklinkenkabel.
D
Wartungsschnittstelle SOFTWARE
Dient für Wartungsarbeiten. Verwenden Sie diesen Anschluss
nur auf ausdrückliche Aufforderung unserer Service­Abteilung.
E
Schalter AUTO POWER SAVE
Dieses Gerät bietet eine automatische Energiesparfunktion.
Wenn die automatische Energiesparfunktion eingeschaltet ist,
wechselt das Gerät automatisch in den Standby­Betrieb, wenn
für 30 Minuten kein Audiosignal eingespeist wird.
F

Netzbuchse (~IN)

Schließen Sie hier das beiliegende Netzkabel an.
Nachdem Sie das Gerät vollständig verkabelt haben, verbinden
Sie das Netzkabel mit einer Steckdose.
V
Verwenden Sie ausschließlich das Netzkabel aus dem
Lieferumfang. Bei Verwendung eines anderen Kabels
kann es zu einem Brand oder Stromschlag kommen.
V
Ziehen Sie das Netzkabel aus der Steckdose, wenn
Sie das Gerät längere Zeit nicht verwenden.
