Allgemeiner Aufbau Des Bedienmenüs; Kennzeichnung Der Funktionen - Endress+Hauser Micropilot S FMR540 Beschreibung Der Gerätefunktionen

Micropilot S FMR540
Endress + Hauser

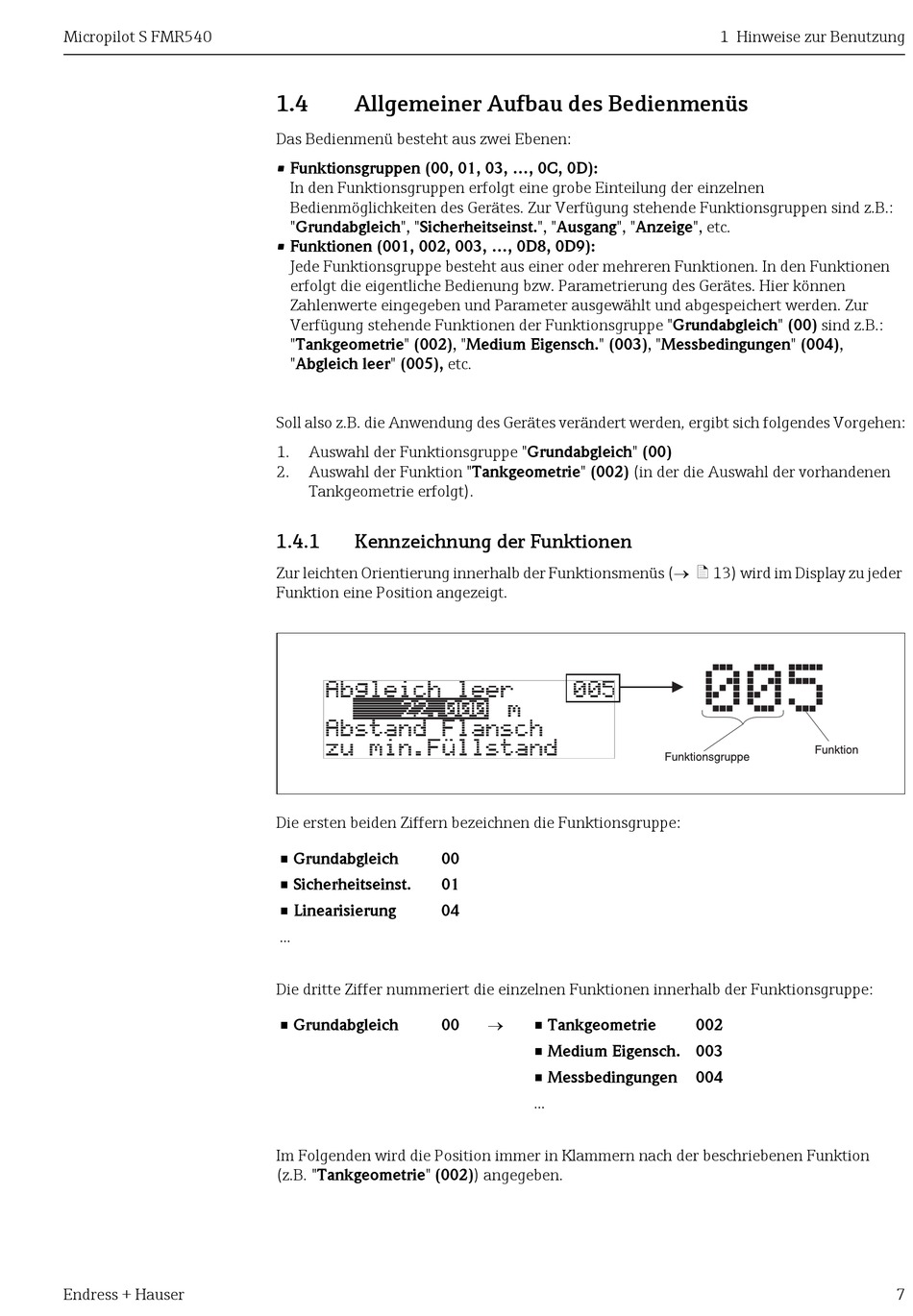

1.4 Allgemeiner Aufbau des Bedienmenüs
Das Bedienmenü besteht aus zwei Ebenen:
• Funktionsgruppen (00, 01, 03, ..., 0C, 0D):
In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen
Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z.B.:
"Grundabgleich", "Sicherheitseinst.", "Ausgang", "Anzeige", etc.
• Funktionen (001, 002, 003, ..., 0D8, 0D9):
Jede Funktionsgruppe besteht aus einer oder mehreren Funktionen. In den Funktionen
erfolgt die eigentliche Bedienung bzw. Parametrierung des Gerätes. Hier können
Zahlenwerte eingegeben und Parameter ausgewählt und abgespeichert werden. Zur
Verfügung stehende Funktionen der Funktionsgruppe "Grundabgleich" (00) sind z.B.:
"Tankgeometrie" (002), "Medium Eigensch." (003), "Messbedingungen" (004),
"Abgleich leer" (005), etc.
Soll also z.B. die Anwendung des Gerätes verändert werden, ergibt sich folgendes Vorgehen:
1. Auswahl der Funktionsgruppe "Grundabgleich" (00)
2. Auswahl der Funktion "Tankgeometrie" (002) (in der die Auswahl der vorhandenen
Tankgeometrie erfolgt).
1.4.1

Kennzeichnung der Funktionen

Zur leichten Orientierung innerhalb der Funktionsmenüs ( ä 13) wird im Display zu jeder
Funktion eine Position angezeigt.
Die ersten beiden Ziffern bezeichnen die Funktionsgruppe:
• Grundabgleich 00
• Sicherheitseinst. 01
• Linearisierung 04
...
Die dritte Ziffer nummeriert die einzelnen Funktionen innerhalb der Funktionsgruppe:
• Grundabgleich 00
Im Folgenden wird die Position immer in Klammern nach der beschriebenen Funktion
(z.B. "Tankgeometrie" (002)) angegeben.

• Tankgeometrie
• Medium Eigensch. 003
• Messbedingungen
...
1 Hinweise zur Benutzung
002
004
7
