Warten der elektrischen
Anlage
Wichtig:
Klemmen Sie vor Schweißarbeiten
an der Maschine das Steuergerät und das
negative Batteriekabel vom Batteriepol ab, um
einer Beschädigung der elektrischen Anlage
vorzubeugen.
Hinweise zur Sicherheit der
Elektroanlage
•
Klemmen Sie vor dem Durchführen von
Reparaturen an der Maschine die Batterie ab.
Klemmen Sie immer zuerst die Minusklemme und
dann die Plusklemme ab. Schließen Sie immer
zuerst den Pluspol und dann den Minuspol an.
•
Laden Sie die Batterie in offenen, gut gelüfteten
Bereichen und nicht in der Nähe von Funken und
offenem Feuer. Stecken Sie das Ladegerät aus,
ehe Sie den Akku anschließen oder abklemmen.
Tragen Sie Schutzkleidung und verwenden Sie
isoliertes Werkzeug.

Sicherungen

Austausch der Motorsicherung
1. Bereiten Sie die Maschine für die Wartung vor,
siehe Vorbereiten der Maschine (Seite
2. Trennen Sie die Hälften der Leitungssicherung
in der Nähe des Anlassermotors des
Motorkabelbaums
1. Sicherung
3. Entfernen Sie die durchgebrannte Sicherung
aus dem Sicherungshalter.
27).
(Bild 41).

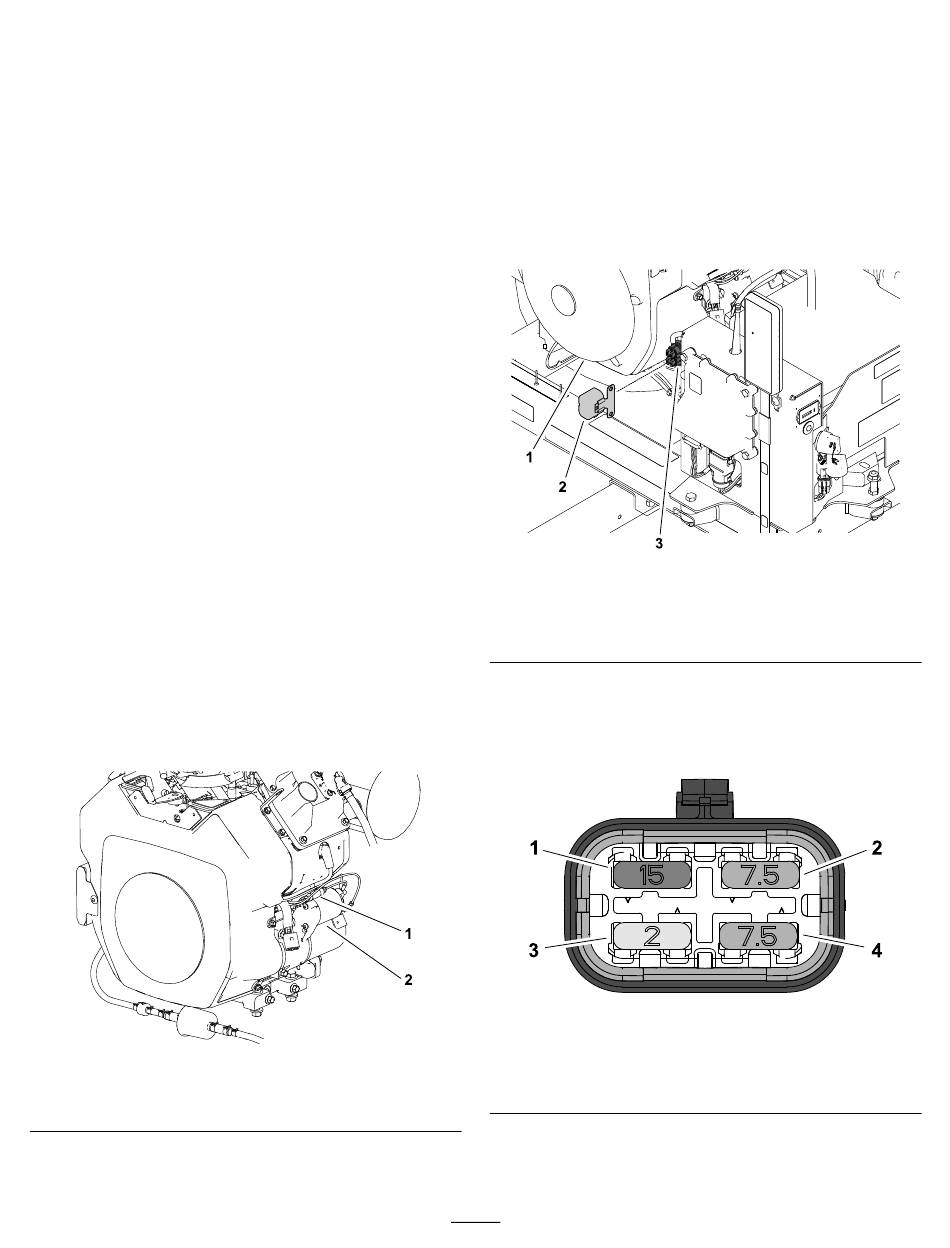

Bild 41
2. Anlassermotor
4. Setzen Sie eine neue Sicherung (30 A) in den
Sicherungshalter ein.
5. Verbinden Sie die Leitungssicherung wieder
(Bild 41).
Auswechseln der Maschinensi-
cherungen
1. Entfernen Sie an der vorderen, inneren
Seite des Steuerturms die Abdeckung vom
Sicherungskasten
1. Motor
2. Sicherungskastenabdeckung
2. Entfernen Sie die durchgebrannte Sicherung
aus dem Sicherungskasten
3. Setzen Sie eine neue Sicherung in den
Steckplatz des Sicherungskastens ein
1. Sicherung F-3 (15 A -
g233945
elektrisches Zubehör)
2. Sicherung F-1 (7,5 A)
4. Montieren Sie die Abdeckung des
Sicherungskastens am Sicherungskasten
35
(Bild 42).
Bild 42
3. Sicherungskasten
(Bild 42)
(Bild
Bild 43
3. Sicherung F-4 (2 A -
TEC-Steuergerät)
4. Sicherung F-2 (7,5 A)
g233941
43).
