6 Wandmontage
Kollektoren CPC 12/14/18/21, OEM 21

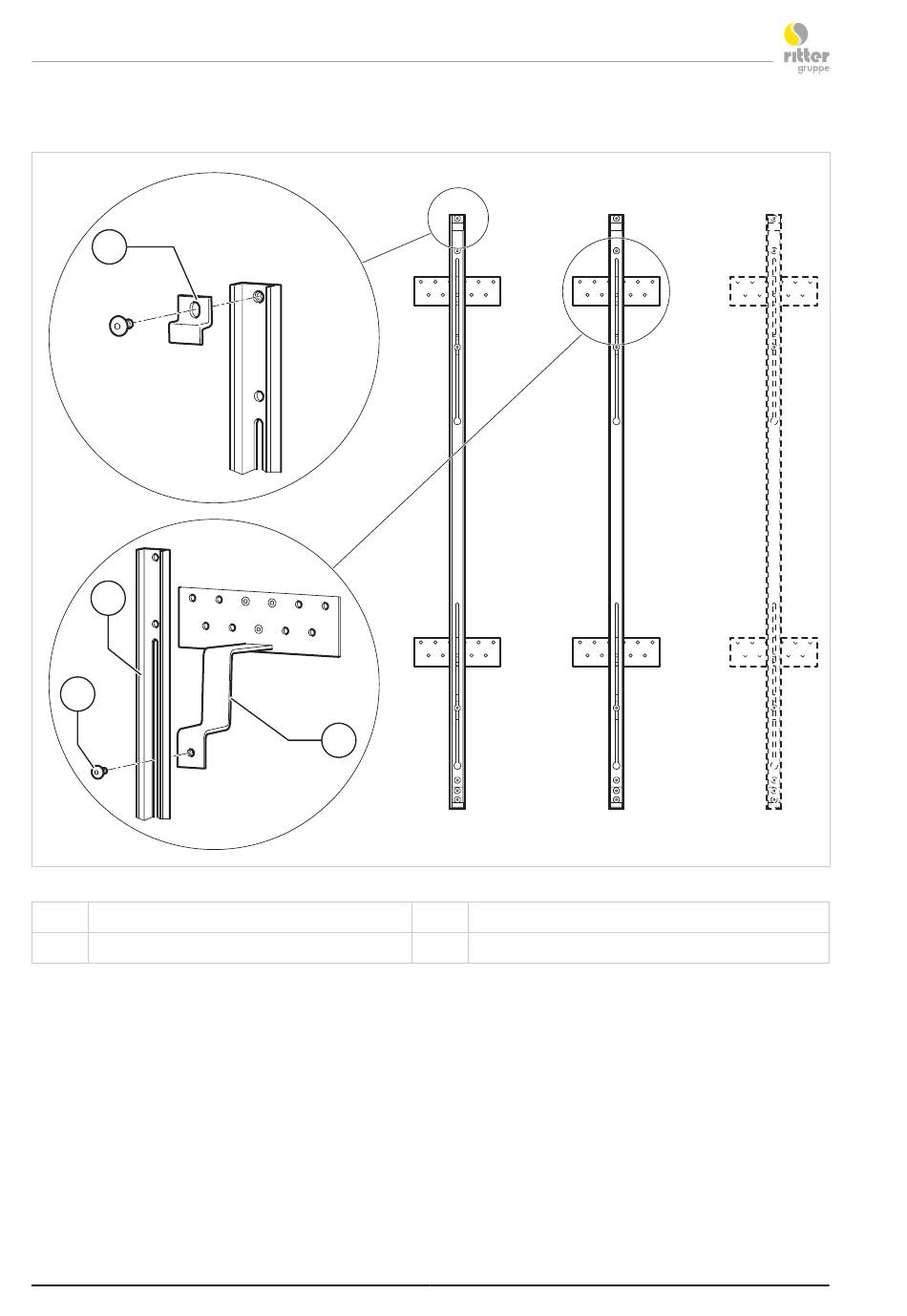

Um die Auflageschienen zu montieren, gehen Sie wie folgt vor:
1
4
3
Auflageschienen montieren
1
Montagekralle
2
Haltebügel
1. Linsenschraube (3) durch das Langloch der Auflageschiene (4) stecken
2. Auflageschienen (4) verschieben, dass an allen Enden etwa gleiche Überstände entstehen
3. Auflageschienen (4) in einer Flucht ausrichten, z. B. mit Hilfe einer Maurerschnur
4. Haltebügel (2) und Auflageschienen (4) mit den Linsenschrauben (3) verschrauben
5. Verschraubungen auf festen Sitz prüfen
6. Montagekrallen (1) erst nach dem Auflegen des Kollektors auf die Auflageschienen montieren
→ Die Auflageschienen sind montiert.
82
2
3
Linsenschraube
4
Auflageschiene
TD-1039 V 3.2 12/14
