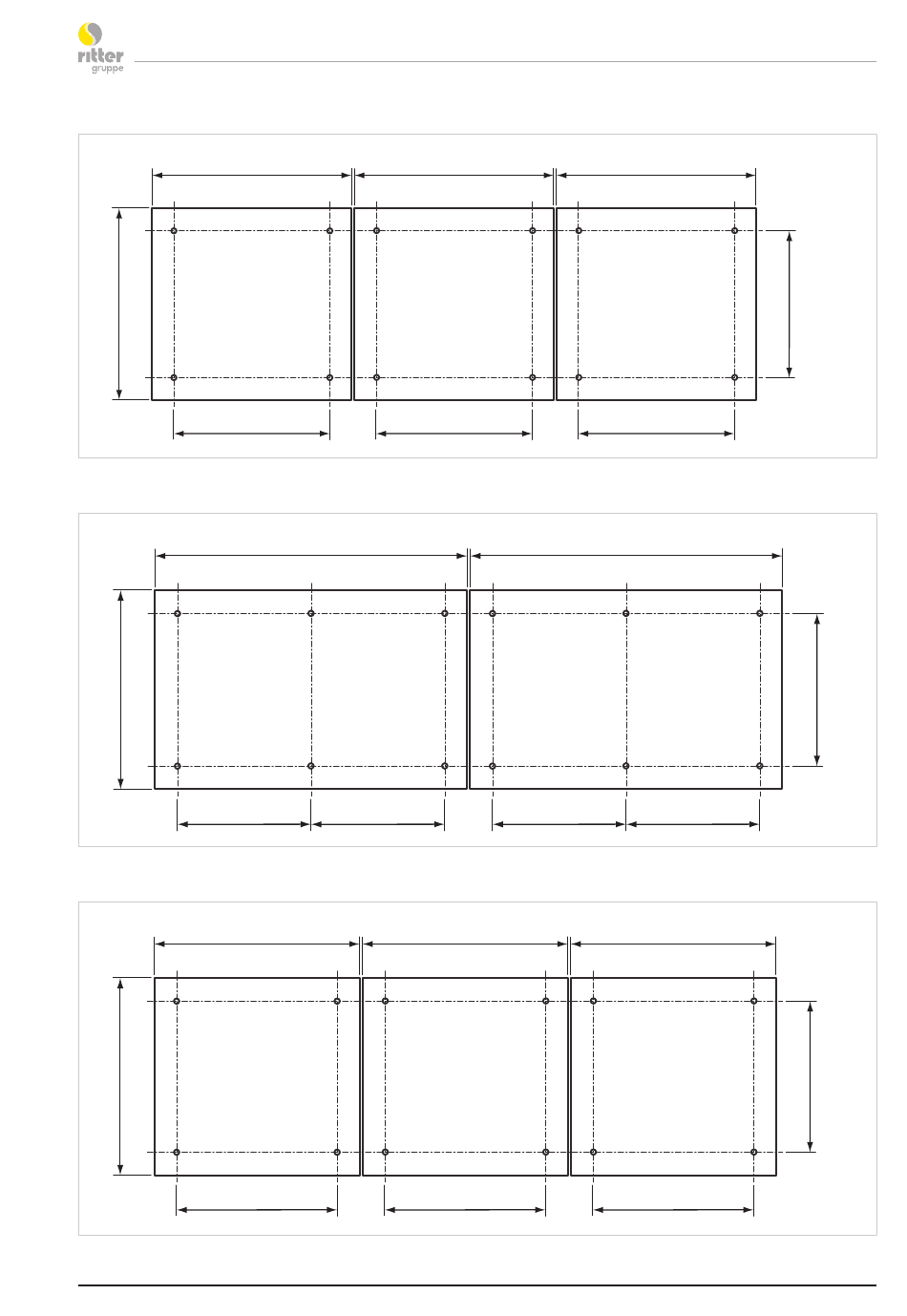

Welldachschrauben für 1 oder mehrere CPC 12/14 nebeneinander
ca. 1,45 m
A
0,8 - 1,2 m
Welldachschrauben für 1 oder mehrere CPC 18/21 nebeneinander
A
0,7 - 1,0 m
Welldachschrauben für 1 oder mehrere OEM 21 nebeneinander
ca. 1,45 m
A
0,8 - 1,2 m
► Beachten Sie bei der Montage der Welldachschrauben die in den Grafiken aufgeführten Abstände.
TD-1039 V 3.2 12/14
ca. 1,45 m
0,8 - 1,2 m
ca. 2,08 m
0,7 - 1,0 m
ca. 1,45 m
0,8 - 1,2 m
ca. 1,45 m
0,8 - 1,2 m
ca. 2,08 m
0,7 - 1,0 m 0,7 - 1,0 m
ca. 1,45 m
0,8 - 1,2 m
4 Aufdachmontage
