4 Aufdachmontage
Biberschwanzziegel
Um die Haltebügel auf Dächern mit Biberschwanzziegeln zu montieren, gehen Sie wie folgt vor:
1. Lage der Sparren ermitteln
2. 2 bis 3 Biberschwanzziegel im Bereich des Haltebügels entfernen

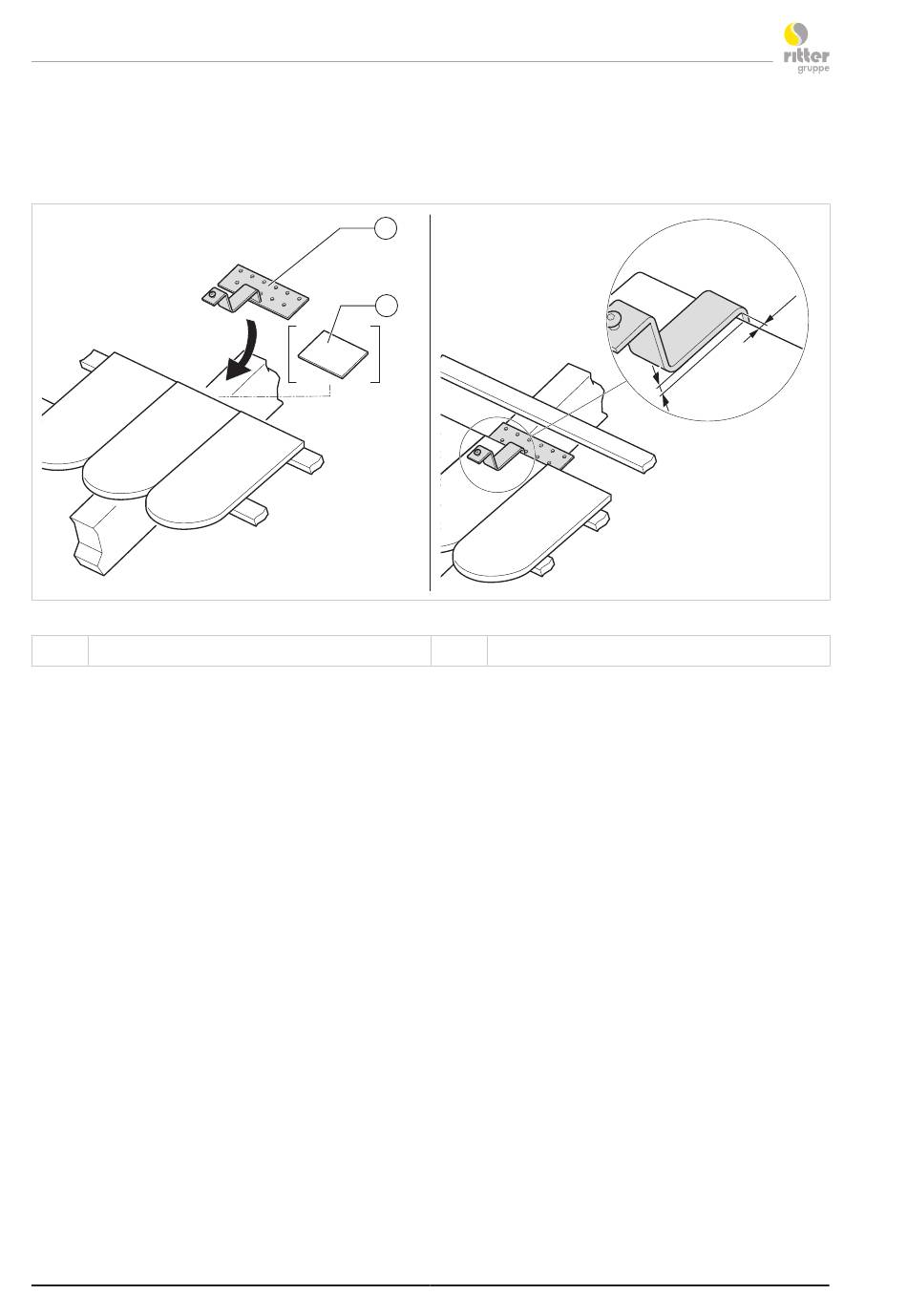

Haltebügel platzieren
1
Haltebügel
3. Haltebügel (1) in der Mitte des freigelegten Ziegels platzieren
Der Haltebügel muss so platziert werden, dass mindestens 3 Holzschrauben in den Sparren einbinden und zwischen
Schraube und Sparrenflanke mindestens 10 mm Abstand liegen.
4. wenn der Haltebügel (1) keine ausreichende Auflagefläche auf dem Sparren hat, Sparren aufdoppeln oder einen Hilfsspar-
ren einsetzen
5. Haltebügel (1) an der darunterliegenden Ziegelreihe ausrichten
Stellen Sie sicher, dass der Haltebügel (1) den Ziegel weder berührt noch auf diesem aufliegt.
Halten Sie mindestens 5 mm Abstand zwischen dem Biberschwanzziegel und dem Haltebügel und 3 mm zwischen Haltebü-
gel und Ziegelkante ein, verwenden Sie ggf. Unterlagebretter (2) zur Unterfütterung.
6. ggf Oberkante des Biberschwanzziegels unter dem Haltebügel einkürzen
7. ggf. die obere Latte entsprechend aussparen
8. gekürzten Ziegel sicher befestigen
20
1
2
2
Unterlagebretter (optional)
≥ 3 mm
≥ 5 mm
TD-1039 V 3.2 12/14
