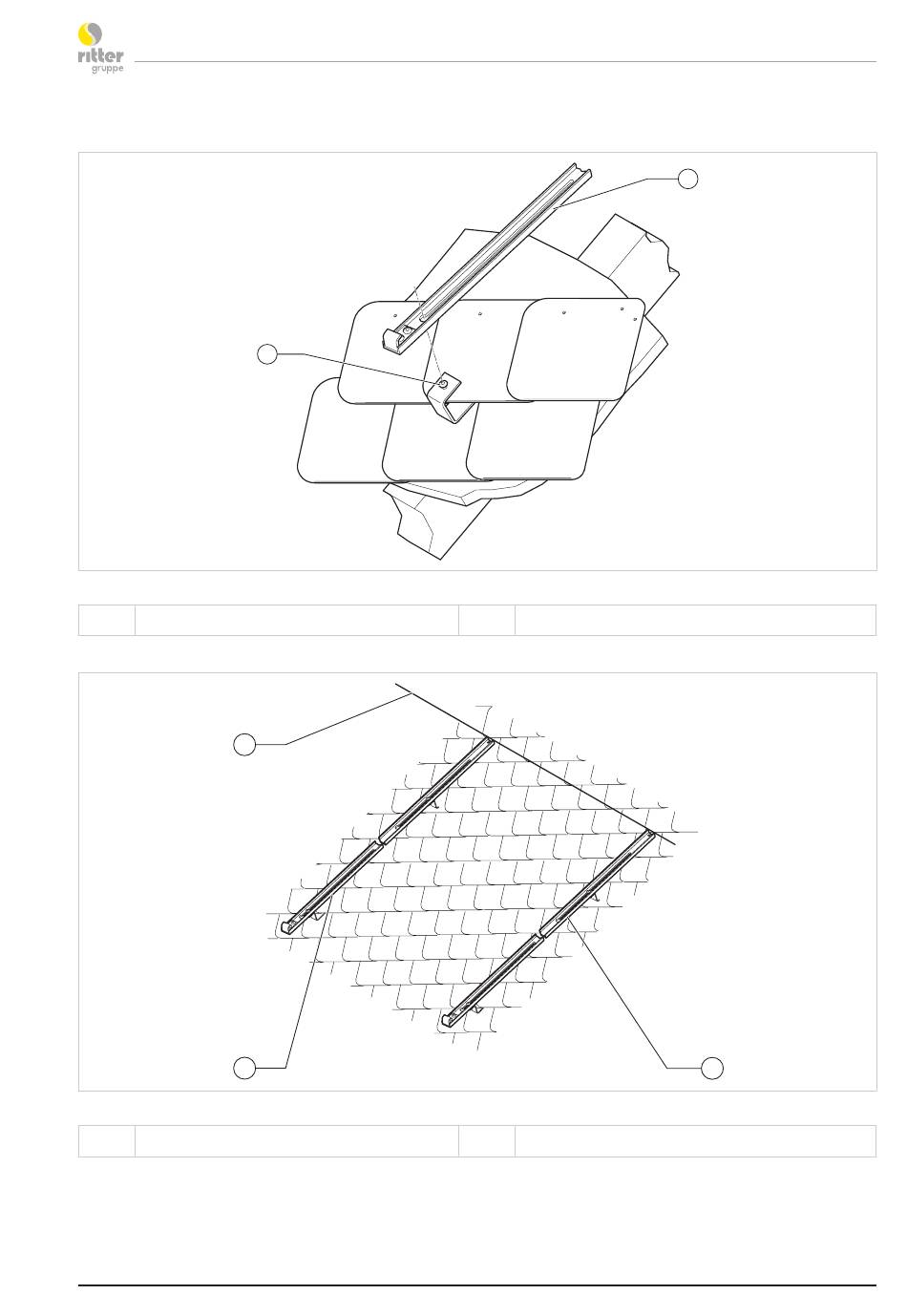

Um die Auflageschienen zu montieren, gehen Sie wie folgt vor:
Auflageschienen montieren
1 Linsenschraube
1. Linsenschraube (1) durch das Langloch der Auflageschiene (2) stecken
1
2
Auflageschienen ausrichten
1 Maurerschnur
2. Auflageschienen (2) verschieben, dass an allen Enden etwa gleiche Überstände entstehen
3. Auflageschienen (2) in einer Flucht ausrichten, z. B. mit Hilfe einer Maurerschnur (1)
4. Auflageschienen (2) und Haltebügel mit den Linsenschrauben fest verschrauben
5. Verschraubungen auf festen Sitz prüfen
