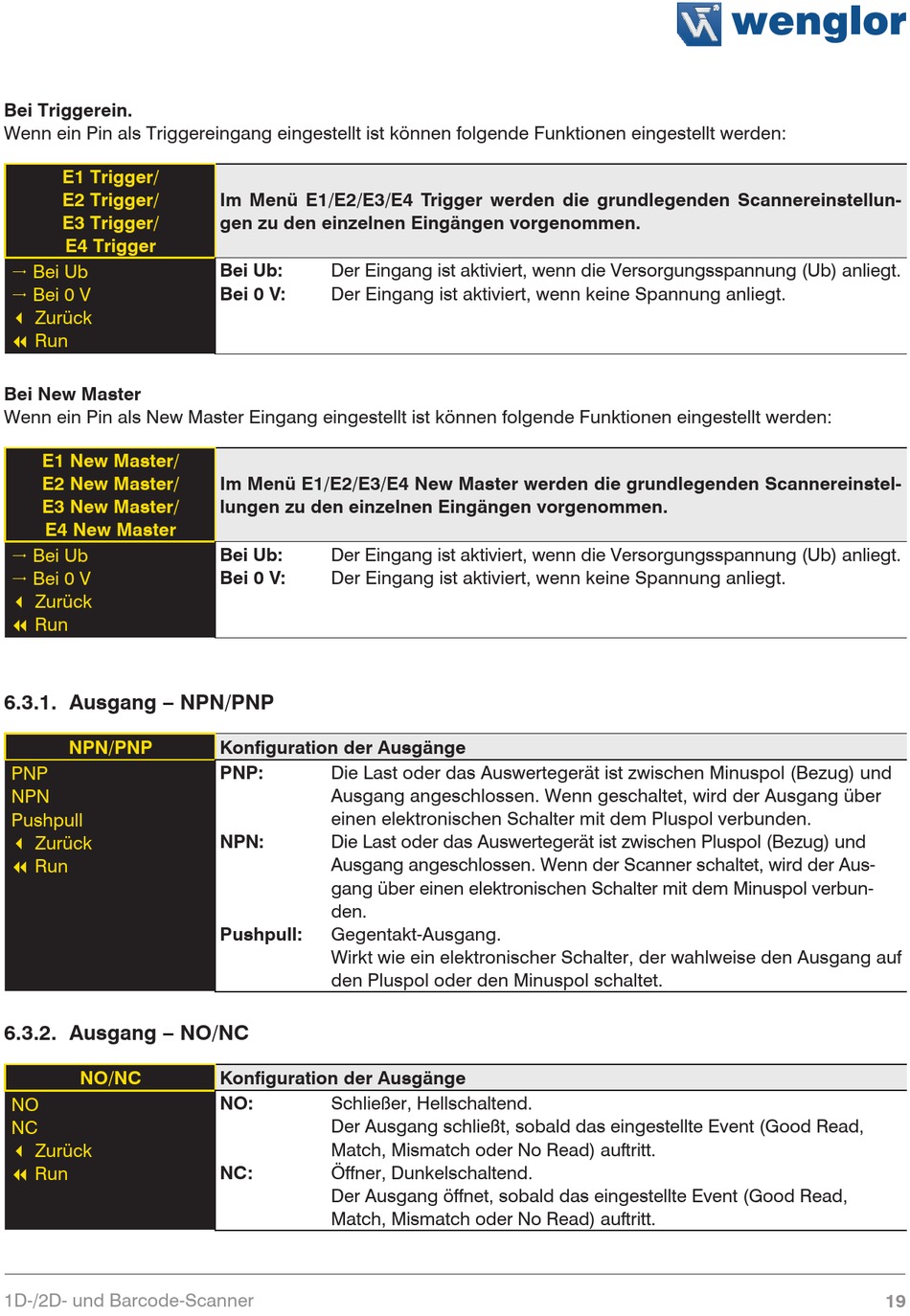

Bei Triggerein.
Wenn ein Pin als Triggereingang eingestellt ist können folgende Funktionen eingestellt werden:
E1 Trigger/
E2 Trigger/
E3 Trigger/
E4 Trigger
Bei Ub
Bei 0 V
3 Zurück
7 Run
Bei New Master
Wenn ein Pin als New Master Eingang eingestellt ist können folgende Funktionen eingestellt werden:
E1 New Master/
E2 New Master/
E3 New Master/
E4 New Master
Bei Ub
Bei 0 V
3 Zurück
7 Run
6.3.1. Ausgang – NPN/PNP
NPN/PNP
PNP
NPN
Pushpull
3 Zurück
7 Run
6.3.2. Ausgang – NO/NC
NO/NC
NO
NC
3 Zurück
7 Run
1D-/2D- und Barcode-Scanner
Im Menü E1/E2/E3/E4 Trigger werden die grundlegenden Scannereinstellun-
gen zu den einzelnen Eingängen vorgenommen.
Bei Ub:
Der Eingang ist aktiviert, wenn die Versorgungsspannung (Ub) anliegt.
Bei 0 V:
Der Eingang ist aktiviert, wenn keine Spannung anliegt.
Im Menü E1/E2/E3/E4 New Master werden die grundlegenden Scannereinstel-
lungen zu den einzelnen Eingängen vorgenommen.
Bei Ub:
Der Eingang ist aktiviert, wenn die Versorgungsspannung (Ub) anliegt.
Bei 0 V:
Der Eingang ist aktiviert, wenn keine Spannung anliegt.
Konfiguration der Ausgänge
PNP:
Die Last oder das Auswertegerät ist zwischen Minuspol (Bezug) und
Ausgang angeschlossen. Wenn geschaltet, wird der Ausgang über
einen elektronischen Schalter mit dem Pluspol verbunden.
NPN:
Die Last oder das Auswertegerät ist zwischen Pluspol (Bezug) und
Ausgang angeschlossen. Wenn der Scanner schaltet, wird der Aus-
gang über einen elektronischen Schalter mit dem Minuspol verbun-
den.
Pushpull:
Gegentakt-Ausgang.
Wirkt wie ein elektronischer Schalter, der wahlweise den Ausgang auf
den Pluspol oder den Minuspol schaltet.
Konfiguration der Ausgänge
NO:
Schließer, Hellschaltend.
Der Ausgang schließt, sobald das eingestellte Event (Good Read,
Match, Mismatch oder No Read) auftritt.
NC:
Öffner, Dunkelschaltend.
Der Ausgang öffnet, sobald das eingestellte Event (Good Read,
Match, Mismatch oder No Read) auftritt.
19
