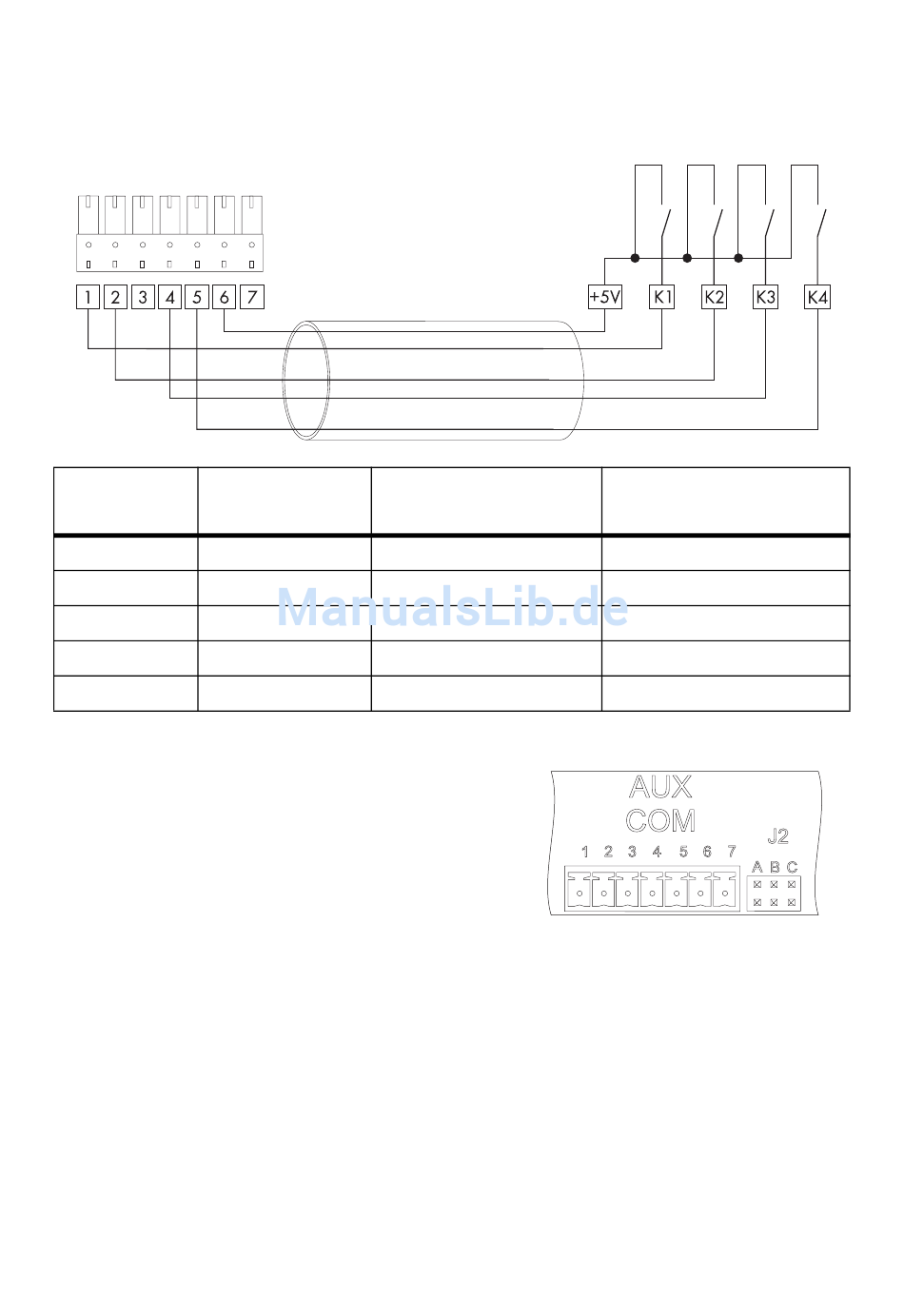

1. Das vorkonfektionierte Kabel an den Rundsteuerempfänger anschließen. Die Verdrahtung
entnehmen Sie dem folgenden Schaltplan:
Aderfarbe*
Signal
grau
+5 V
weiß
K1
braun
K2
grün
K3
gelb
K4
* DIN 47100 ohne Farbwiederholung
2. 7-poligen Stecker in den AUXCOM-Anschluss der
Power Reducer Box stecken.
☑ Die Power Reducer Box ist an den Rundsteuerempfänger angeschlossen.
Bedienungsanleitung
Power Reducer Box
AUXCOM‑Anschluss
6
1
2
4
5
Beschreibung
Spannungsversorgung
Relaiskontakt 1
Relaiskontakt 2
Relaiskontakt 3
Relaiskontakt 4
REDUCERBOX-BA-de-16
7 Anschluss
