6  Montage

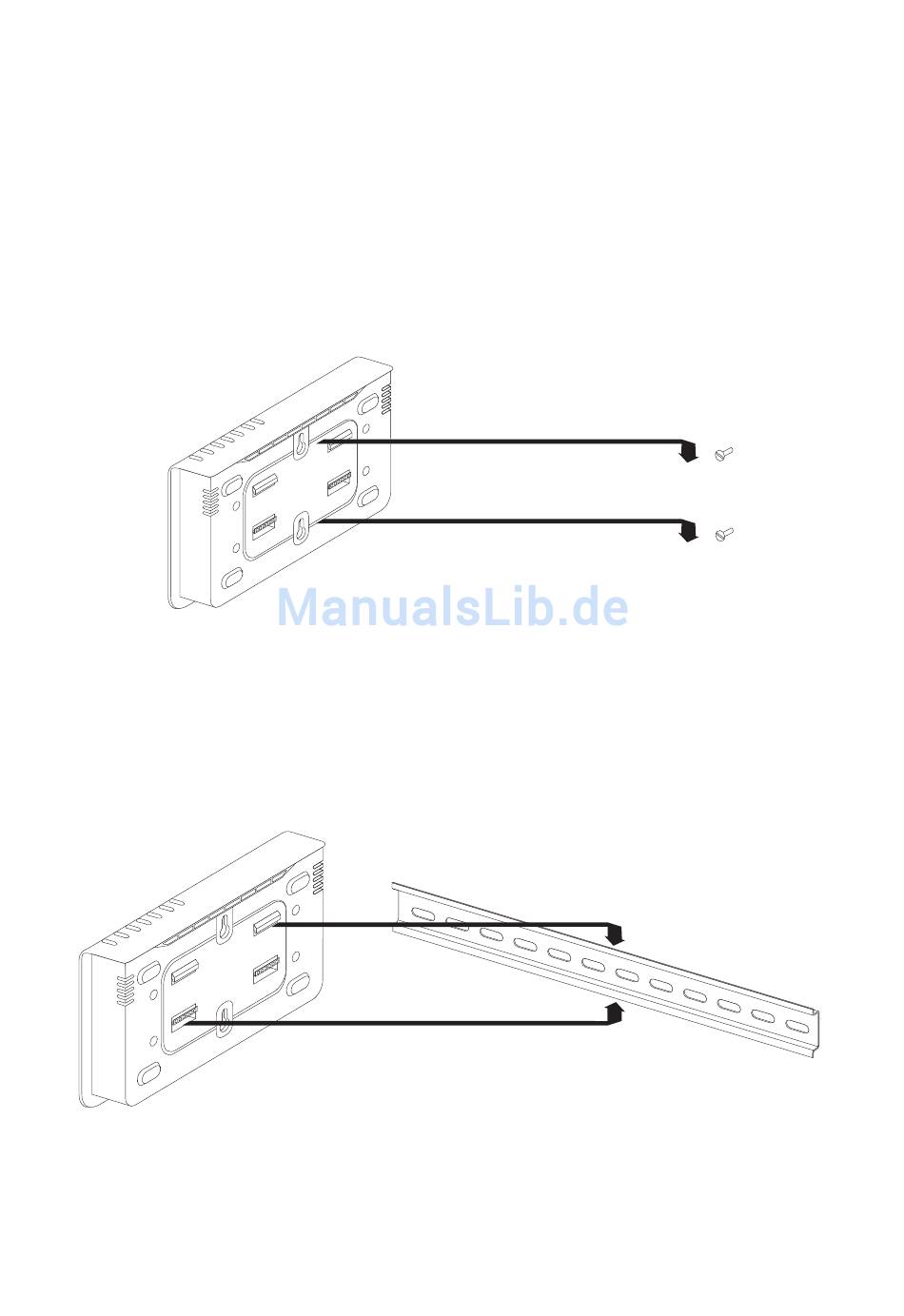

6.2 Power Reducer Box an Wand montieren
1. Montageort festlegen.
2. Position der Bohrlöcher an der Wand markieren (Abstand der Bohrlöcher: 75 mm).
3. Löcher mit 6 mm Durchmesser an gekennzeichneten Stellen bohren.
4. Dübel in die Löcher einsetzen.
5. Schrauben eindrehen und ca. 6 mm aus der Wand stehen lassen.
6. Power Reducer Box an Schrauben aufhängen.
6.3 Power Reducer Box auf Hutschiene montieren
1. Power Reducer Box mit beiden unteren Halterungen in die untere Kante der Hutschiene
einhaken.
2. Power Reducer Box nach oben drücken und die Hutschiene in die oberen Halterungen einrasten
lassen.
26
REDUCERBOX-BA-de-16
SMA Solar Technology AG
Bedienungsanleitung
