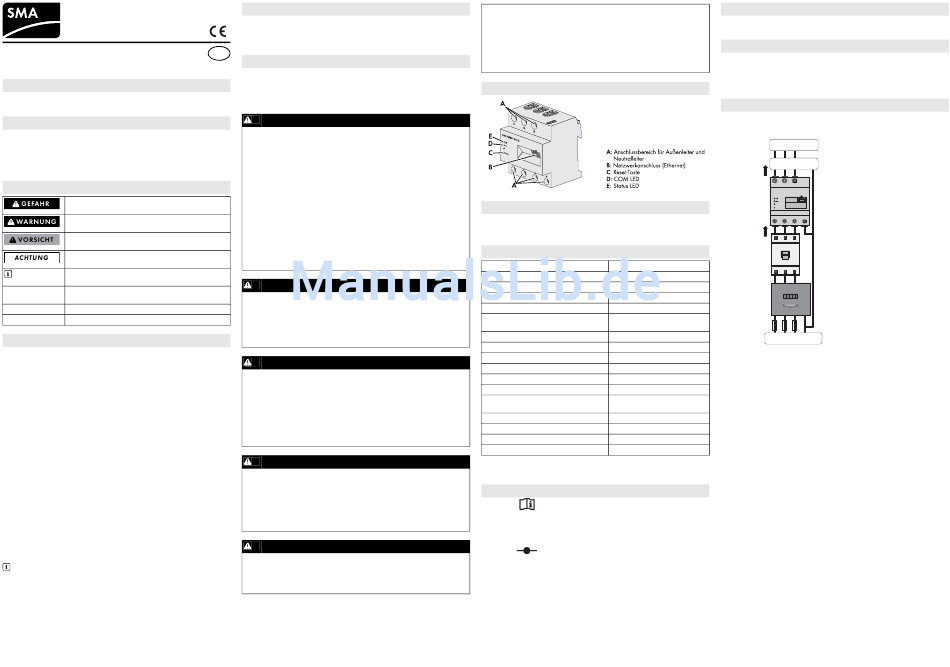

SMA Energy Meter Installationsanleitung

SMA Energy Meter
Installationsanleitung
Rev.0006
GÜLTIGKEITSBEREICH
Dieses Dokument gilt für das SMA Energy Meter* (EMETER-20) ab Firmware-Ver-
sion 2.00.00.R.
ZIELGRUPPE
Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur von Fachkräften mit
folgender Qualifikation durchgeführt werden:
• Ausbildung für die Installation und Inbetriebnahme von elektrischen Geräten
• Schulung über elektrische Gefahren und ortsübliche Sicherheitsvorschriften
• Kenntnis der einschlägigen Normen und Richtlinien
• Kenntnis und Beachtung dieses Dokuments mit allen Sicherheitshinweisen
VERWENDETE SYMBOLE
Warnhinweis, dessen Nichtbeachtung unmittelbar zum Tod
oder zu schwerer Verletzung führt.
Warnhinweis, dessen Nichtbeachtung zum Tod oder zu
schwerer Verletzung führen kann.
Warnhinweis, dessen Nichtbeachtung zu einer leichten
oder mittleren Verletzung führen kann.
Warnhinweis, dessen Nichtbeachtung zu Sachschäden
führen kann.
Information, die für ein bestimmtes Thema oder Ziel wichtig,
aber nicht sicherheitsrelevant ist.
☐ Voraussetzung, die für ein bestimmtes Ziel gegeben sein
muss.
☑ Erwünschtes Ergebnis.
✖ Möglicherweise auftretendes Problem.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Energy Meter ist ein Messgerät, das elektrische Messwerte am Anschlusspunkt
ermittelt und über Ethernet zur Verfügung stellt.
Bei diesem Produkt handelt es sich nicht um einen Elektrizitätszähler für Wirkver-
brauch im Sinne der EU Richtlinie 2004/22/EG (MID). Das Energy Meter darf
nicht zu Abrechnungszwecken verwendet werden. Die Daten, die das Energy Me-
ter über die Energiegewinnung Ihrer Anlage sammelt, können von den Daten des
abrechnungsrelevanten Hauptenergiezählers abweichen.
Das Energy Meter darf ausschließlich in der Unterverteilung des Haushalts auf der
Verbraucherseite hinter dem Energiezähler des Energieversorgungsunternehmens
angeschlossen werden. Das Energy Meter muss in einem Schaltschrank installiert
werden. Bei Anwendungen größer 63 A müssen Stromwandler an das Energy Me-
ter angeschlossen werden.
Das Energy Meter ist ausschließlich für den Einsatz im Innenbereich geeignet.
Das Energy Meter ist für die Verwendung in Mitgliedsstaaten der EU und Australien
zugelassen. Setzen Sie das Energy Meter ausschließlich nach den Angaben der
beiliegenden Dokumentationen ein. Ein anderer Einsatz kann zu Sach- oder
Personenschäden führen.
Aus Sicherheitsgründen ist es untersagt, das Produkt zu verändern oder Bauteile ein-
zubauen, die nicht ausdrücklich von SMA Solar Technology AG für dieses Produkt
empfohlen oder vertrieben werden. Jede andere Verwendung des Produkts als in
der bestimmungsgemäßen Verwendung beschrieben gilt
bestimmungsgemäß.
Die beigefügten Dokumentationen sind Bestandteil des Produkts und müssen gele-
sen, beachtet und jederzeit zugänglich aufbewahrt werden.
Bei Einsatz des Energy Meters in Delta-IT-Netzen werden die saldierten Leistungs-
werte korrekt gemessen. Andere Messwerte sind aufgrund des vom Energy Meter
verwendeten Messprinzips unter Umständen nicht korrekt. Der Einsatz des Energy
Meters in SMA SMART HOME-Anwendungen in Delta-IT-Netzen ist möglich.
Empfehlungen für zukünftige Upgrades
Um einen Registrierungsprozess für zukünftige Upgrades des Energy Meters
zu ermöglichen, liegt dem Dokumentationspack ein Aufkleber mit
Registrierungsschlüsseln (RID und PIC) bei. Bitte heben Sie den Aufkleber
sorgfältig für eine spätere Verwendung auf.
Alternativ sind RID und PIC auf dem Typenschild des Energy Meters aufge-
druckt, welche aber im eingebauten Zustand nur schwer ablesbar sein
können.
* In diesem Dokument als Energy Meter oder Produkt bezeichnet.
EMETER-20-IA-de-15 | Version 1.5
UNTERSTÜTZTE PRODUKTE
Für Informationen zu den unterstützten Produkten siehe Produktseite des Energy Me-
ters unter www.SMA-Solar.com.
Eine Offenlegung des verwendeten Meter-Protokolls ist unter
http://www.sma.de/partner/sma-developer.html erhältlich.
DE
SICHERHEITSHINWEISE
Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten an und mit dem
Produkt immer beachtet werden müssen.
Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des
Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie
zu jedem Zeitpunkt alle Sicherheitshinweise.
GEFAHR
Lebensgefahr durch Stromschlag
An den spannungsführenden Bauteilen liegen lebensgefährliche Spannun-
gen an.
• Den Anschlusspunkt spannungsfrei schalten und gegen Wiedereinschal-
ten sichern.
• Vor allen Arbeiten am Energy Meter die Netzseite durch einen installier-
ten Trennschalter freischalten.
• Sicherstellen, dass alle Leiter, die angeschlossen werden sollen, span-
nungsfrei sind.
• Energy Meter nur in trockener Umgebung verwenden und von Feuchtig-
keit fernhalten.
• Energy Meter ausschließlich im Schaltschrank installieren und sicherstel-
len, dass sich die Anschlussbereiche für die Außenleiter und den Neut-
ralleiter hinter einer Abdeckung oder einem Berührschutz befinden.
• Energy Meter vor dem Reinigen spannungsfrei schalten und nur mit ei-
nem trockenen Tuch reinigen.
• Vorgeschriebene Mindestabstände zwischen dem Netzwerkkabel und
netzspannungsführenden Installationskomponenten einhalten oder ge-
eignete Isolierungen verwenden.
GEFAHR
Lebensgefahr durch Stromschlag bei fehlendem externen Trenn-
schalter
An den spannungsführenden Bauteilen des Energy Meters liegen
lebensgefährliche Spannungen an.
• Zwischen dem Energy Meter und dem Netzanschlusspunkt einen exter-
nen Trennschalter installieren. Dabei muss sich der externe Trennschalter
gut erreichbar in der Nähe des Energy Meters befinden.
WARNUNG
Lebensgefahr durch Stromschlag
Überspannungen (z. B. im Falle eines Blitzschlags) können durch fehlenden
Überspannungsschutz über die Netzwerkkabel ins Gebäude und an ande-
re angeschlossene Geräte im selben Netzwerk weitergeleitet werden.
• Sicherstellen, dass alle Geräte im selben Netzwerk in den bestehenden
Überspannungsschutz integriert sind.
• Bei Verlegung der Netzwerkkabel im Außenbereich, muss beim
Übergang der Netzwerkkabel im Außenbereich zum Netzwerk im
Gebäude auf einen geeigneten Überspannungsschutz geachtet wer-
den.
WARNUNG
Brandgefahr durch verschmutzte oder oxidierte Kontaktflächen
stromführender Aluminiumleiter
Durch den Anschluss von Aluminiumleitern mit verschmutzten oder oxidier-
ten Kontaktflächen verringert sich
als nicht
stromführenden Klemmverbindungen und die Übergangswiderstände
erhöhen sich. Dadurch können Bauteile überhitzen und sich entzünden.
• Die Kontaktflächen säubern, bürsten und mit einer säure- und alkalihal-
tigen Substanz behandeln (z. B. Vaseline oder spezielle Leitpaste).
WARNUNG
Brandgefahr
Durch eine fehlende oder eine falsche Sicherung kann im Fehlerfall ein
Brand entstehen. Tod oder schwere Verletzungen können die Folge sein.
• Die Außenleiter des Energy Meters mit einer Sicherung oder einem SLS/
HSA-Schalter mit max. 63 A absichern.
ACHTUNG
Beschädigung oder Zerstörung des Energy Meters durch
Anschluss von ISDN
• Kein ISDN-Kabel an den Netzwerkanschluss des Energy Meters anschließen.
Beschädigung oder Zerstörung des Energy Meters durch
unsachgemäßen Gebrauch
• Das Energy Meter nicht außerhalb der spezifizierten technischen Daten betrei-
ben.
PRODUKTBESCHREIBUNG

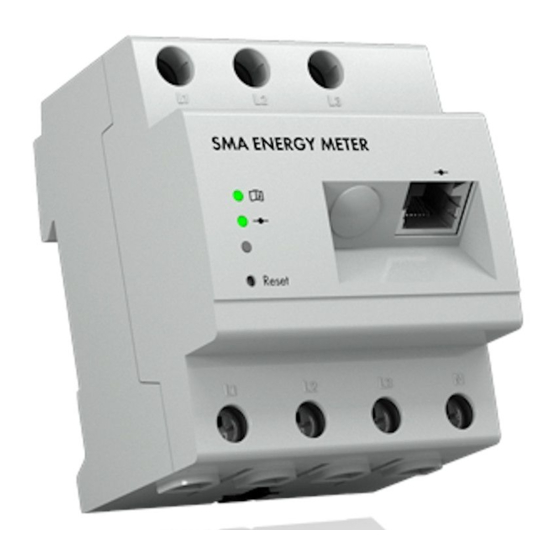

LIEFERUMFANG
• 1 x Energy Meter (EMETER-20)
• 1 x Installationsanleitung
Setzen Sie sich bei Beschädigungen mit Ihrem Fachhändler in Verbindung.
TECHNISCHE DATEN
Kommunikation
Nennspannung
Frequenz
Eigenverbrauch
Grenzstrom/Außenleiter
Anschlussquerschnitt mit Stromwandlern
Anschlussquerschnitt ohne Stromwandler
Max. Kabellänge mit Stromwandlern
Anzugsdrehmoment für Schraubklemmen
Gewicht
Abmessungen (B x H x T)
Umgebungstemperatur im Betrieb
Umgebungstemperatur bei Transport/Lage-
rung
Relative Luftfeuchtigkeit*
Max. Betriebshöhe über NHN
Schutzklasse
Schutzart**
* nicht kondensierend
** nach IEC 60529
LED-ZUSTÄNDE
die Stromtragfähigkeit der
Status LED ( ):
• Grün leuchtend: Energy Meter ist eingeschaltet.
• Grün langsam blinkend: Energy Meter startet.
• Grün schnell blinkend: Firmware-Update läuft.
• Rot oder orange leuchtend oder blinkend: Ein Fehler liegt vor (siehe Ab-
schnitt „Fehlersuche").
COM LED ( ):
• Aus: Keine Verbindung über Speedwire hergestellt.
• Grün leuchtend: Verbindung über Speedwire hergestellt.
• Grün blinkend: Energy Meter sendet oder empfängt Daten.
MONTAGE
• Das Energy Meter auf der Hutschiene montieren. Dazu das Energy Meter an der
Oberkante der Hutschiene einhaken und andrücken, bis es einrastet.
HINWEISE ZU ANSCHLUSS UND INBETRIEBNAHME
☐ Das Energy Meter wird über den Außenleiter L1 mit Strom versorgt. Es müssen
mindestens der Außenleiter L1 und der Neutralleiter angeschlossen werden, da-
mit sich das Energy Meter einschaltet.
☐ Bei feindrähtigen Leitungen müssen Aderendhülsen verwendet werden.
☐ Die Schraubklemmen müssen nach 6 bis 8 Wochen nachgezogen werden.
ELEKTRISCHER ANSCHLUSS BEI ANWENDUNGEN < 63 A
Die folgende Abbildung ist ein Anschlussbeispiel in TN- und TT-Netzen bei Installa-
tion am Netzanschlusspunkt. Genaue Vorgaben für den Anschluss erhalten Sie bei
Ihrem zuständigen Energieversorgungsunternehmen.
Wechselrichter
Haushalt
OUT
L1 L2
SMA
L1 L2
Energy Meter
SMA ENERGY METER
als
Netzbezugs-
und
Reset
Netzeinspeise-
L1 L2
zähler
L1 L2
IN
Trennschalter
Ethernet
230 V AC /400 V AC
L1 L2
50 Hz (± 5 %)
2 W Energiezähler
des EVU
63 A
Siehe Empfehlungen des Strom-
L1 L2
Hauptsicherung
wandler-Herstellers
(3-phasig)
10 mm² bis 16 mm²
Öffentliches Stromnetz
3 m
Vorgehen:
2 Nm
1. Die Leiter an das Energy Meter anschließen. Dabei zulässigen Anschlussquer-
schnitt und Anzugsdrehmoment für Schraubklemmen beachten (siehe Abschnitt
0,30 kg
„Technische Daten"):
70 mm x 88 mm x 65 mm
• Bei einem dreiphasigen Stromnetz die Außenleiter L1, L2 und L3 und den
Neutralleiter gemäß Anschlussplan an das Energy Meter anschließen.
-25 °C bis +40 °C
• Bei einem einphasigen Stromnetz den Außenleiter L1 und den Neutralleiter
-25 °C bis +70 °C
gemäß Anschlussplan an das Energy Meter anschließen.
5 % bis 90 %
2000 m
II
IP2X
L3
L3
L3 N
L3 N
L3
L3 N
L1 L2 L3
, , : Außenleiter
N
: Neutralleiter
OUT
: Zählerausgang, Verbraucherseite
IN
: Zählereingang, Netzseite
SMA Solar Technology AG
