- Seite 1 Bedienungsanleitung CookTop V4000 I302 | I402 Induktionskochfeld...
- Seite 2 Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten. Gültigkeitsbereich Diese Bedienungsanleitung gilt für: Modellbezeichnung Type CookTop V4000 I302 CTI4T-31143 CookTop V4000 I402 CTI4T-31144 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6302 Zug, 2021...
- Seite 3 Inhaltsverzeichnis Störungsmeldungen .......... 21 Sicherheitshinweise 4 Weitere mögliche Probleme ....... 23 Verwendete Symbole .......... 4 Technische Daten 23 Allgemeine Sicherheitshinweise ...... 4 Gerätespezifische Sicherheitshinweise ..... 5 Produktdatenblatt.......... 23 Gebrauchshinweise.......... 5 Entsorgung 24 Erste Inbetriebnahme 8 Stichwortverzeichnis 25 Ihr Gerät 8 Service &...
-
Seite 4: Verwendete Symbole
Sicherheitshinweise Verwendete Symbole tes unterwiesen wurden und die daraus resultierenden Ge- Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. fahren verstanden haben. Kin- Nichtbeachtung kann zu Verletzun- der dürfen nicht mit dem Ge- gen, Schäden am Gerät oder an der rät spielen. Reinigung und Einrichtung führen! Benutzer-Wartung dürfen Informationen und Hinweise, die zu... -
Seite 5: Gerätespezifische Sicherheitshinweise
1 Sicherheitshinweise Gerätespezifische vorsichtig zum Beispiel mit ei- Sicherheitshinweise nem Deckel oder einer Lösch- decke abdecken. ▪ WARNUNG: Aufgrund Brand- gefahr niemals Gegenstände ▪ WARNUNG: Ist die Oberflä- auf dem Kochfeld lagern. che gerissen, durchgängige ▪ WARNUNG: Kochprozess Schädigung der Materialdi- stets beaufsichtigen. - Seite 6 1 Sicherheitshinweise rungen führen. Beachten Sie bei einer Vorsicht Verletzungsgefahr Betriebsstörung am Gerät oder im Falle ▪ Halten Sie Haustiere vom Gerät fern. eines Reparaturauftrages die Hinweise Vorsicht Lebensgefahr im Kapitel «Service & Support». Wen- den Sie sich bei Bedarf an unseren Ser- ▪...
- Seite 7 1 Sicherheitshinweise ▪ Das Kochfeld ist ein Gebrauchsgegen- stand: Gebrauchsspuren wie Kratzer oder sichtbarer Materialabrieb von Pfan- nen oder Kochgeschirr sind normal. Bei intensivem Gebrauch sind die Ge- brauchsspuren dementsprechend aus- geprägter, das Gerät funktioniert weiter- hin einwandfrei und berechtigt nicht zu einer Reklamation.
-
Seite 8: Ihr Gerät

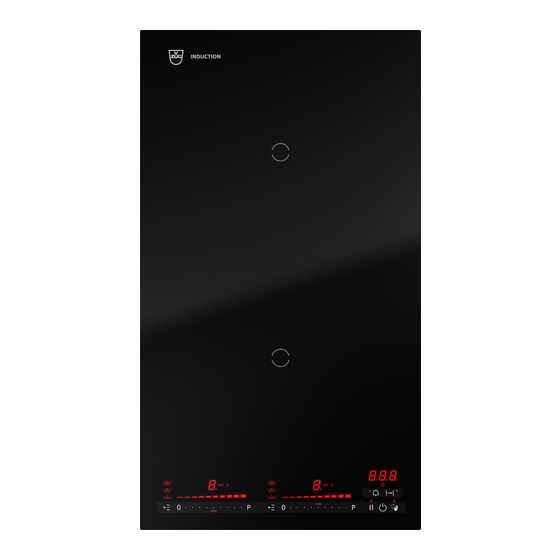

Während den ersten Betriebsstunden einer Kochzone können sich störende Gerü- che entwickeln. Dies ist eine normale Erscheinung bei fabrikneuen Geräten. Ach- ten Sie auf eine gute Raumlüftung. Ihr Gerät Geräteübersicht CookTop V4000 I302 ▪ 2 regulierbare Kochzonen CookTop V4000 I402 ▪ 2 regulierbare Kochzonen... -
Seite 9: Bedien- Und Anzeigeelemente
3 Ihr Gerät Bedien- und Anzeigeelemente Niemals Gegenstände auf den Bedienelementen abstellen! Dies kann zu Schäden am Gerät führen und ungewollte Fehlbedienungen auslösen. Tasten Gerät EIN/AUS Slider (Einstellen Leistungsstufe) PowerPlus Wischschutz EIN/AUS Kochpause EIN/AUS und Einschaltdauer/Funktion als Plus-Taste Wiederherstellfunktion Timer/Funktion als Minus-Taste Multifunktionstaste Anzeigen Leistungsstufe der Kochzone... -
Seite 10: Topferkennung
3 Ihr Gerät Topferkennung Jede Kochzone ist mit einer Topferkennung ausgestattet. Diese erkennt geeignetes, in- duktionstaugliches Kochgeschirr mit magnetisierbarem Boden. ▪ Wird das Kochgeschirr während des Betriebs entfernt oder ungeeignetes Kochge- schirr verwendet, – blinkt die gewählte Leistungsstufe abwechselnd mit ▪... - Seite 11 3 Ihr Gerät Emaillierter Stahl Legende: Wärmeverteilung Stahl Reaktionsgeschwindigkeit Aluminium Geräuscheentwicklung Emaille Pflege Gewicht Befriedigend Ungünstig Allgemeine Hinweise zu Kochgeschirr ▸ Es sollte darauf geachtet werden, dass der Boden des Kochgeschirrs möglichst gleich gross ist wie das Kochgeschirr. ▸ Wir raten von Kochgeschirr mit einge- presstem Boden ab, da dieser Typ nicht auf allen Induktionskochfelder funktioniert.
-
Seite 12: Bedienung
4 Bedienung Beschichtetes Kochgeschirr ▪ Zum Braten maximal Leistungsstufe «7» verwenden. ▪ Beschichtetes Kochgeschirr darf nur über Stufe «7» betrieben werden, wenn der Bo- den komplett mit Flüssigkeit bedeckt ist. – Die Beschichtung kann ansonsten überhitzt und beschädigt werden. Beschichtete Bratpfannen nie mit PowerPlus verwenden. Geräusche während des Betriebs Das Kochgeschirr kann während des Betriebs Geräusche erzeugen. -
Seite 13: Warmhaltefunktion
4 Bedienung Leistungs- Garverfahren praktische Anwendung stufe Fortkochen, Reduzieren, Gemüse, Kartoffeln, Saucen, Obst, Fisch Dünsten Fortkochen, Schmoren Teigwaren, Suppen, Schmorbraten schonendes Braten Rösti, Omeletten, paniertes Bratgut, Bratwürste Braten, Frittieren Fleisch, Pommes frites scharfes Braten Steaks Schmelzfunktion Mit der Schmelzfunktion können z. B. Butter, Schokolade oder Honig bei ca. 40 °C schonend geschmolzen werden. -
Seite 14: Brückenfunktion
4 Bedienung PowerPlus Alle Kochzonen sind mit der Leistungsverstärkung PowerPlus ausgestattet. Ist PowerPlus zugeschaltet, arbeitet die gewählte Kochzone für eine Dauer von 10 Minu- ten mit einer extra hohen Leistung. Mit PowerPlus kann z. B. eine grosse Menge Wasser schnell erhitzt werden. Power Plus einschalten ▸... -
Seite 15: Einschaltdauer
4 Bedienung Brückenfunktion ausschalten ▸ Beide Slider gleichzeitig antippen. – Die vorherigen Einstellungen werden für beide Kochzonen übernommen. – Jede Kochzone kann wieder einzeln reguliert werden. 4.11 Ankochautomatik Überwachen Sie während der Dauer der Ankochautomatik das Gargut. Gefahr von Überkochen, Anbrennen und Entzünden! Alle Kochzonen sind mit einer zuschaltbaren Ankochautomatik ausgestattet. - Seite 16 4 Bedienung Der Standartwert kann in den Benutzereinstellungen angepasst werden. Einschaltdauer verändern ▸ Taste antippen. – In der Anzeige blinkt ▸ Slider der gewünschten Kochzone antippen. – Die verbleibende Einschaltdauer der angewählten Kochzone wird angezeigt. – Der Leuchtpunkt der Kochzonenzuordnung leuchtet. ▸...
-
Seite 17: Kindersicherung
4 Bedienung ▸ Mit Taste die Timerdauer erhöhen oder mit Taste die Timerdauer verringern. – Beim ersten Antippen der Taste leuchtet in der Anzeige . ▸ Beim ersten Antippen der Taste leuchtet in der Anzeige Der Standardwert kann in den Benutzereinstellungen angepasst werden. Die Timerdauer kann schnell verändert werden, indem die Taste oder drückt gehalten wird. -
Seite 18: Benutzereinstellungen
5 Benutzereinstellungen 4.15 Wiederherstellfunktion Falls das Gerät versehentlich mit der Taste ausgeschaltet wurde, können innerhalb von 6 Sekunden die Einstellungen wiederhergestellt werden. ▸ Gerät einschalten. – Der Leuchtpunkt bei Taste blinkt. ▸ Taste antippen. 4.16 Kochpause Mit dieser Funktion können alle eingeschalteten Kochzonen bis zu 10 Minuten temporär auf Leistungsstufe geschaltet werden. -
Seite 19: Benutzereinstellungen Ändern
5 Benutzereinstellungen Benutzereinstellung Einstellwert Werkein- stellung Einschaltzeit PowerPlus Ende nach 5 Min. Ende nach 10 Min. Ende nach 15 Min. Ankochautomatik Automatik aus Automatik ein Vorgabedauer Vorgabedauer 0 Min. Einschaltdauer/Timer 1–9 stufenweise einstellbar von 10 – 90 Min. Signalton bei Signalton aus Tastenbetätigung Signalton ein Wiederherstellen der Werkeinstellungen wiederherstellen: Werkeinstellungen Taste... -
Seite 20: Pflege Und Wartung
6 Pflege und Wartung Pflege und Wartung Das Gerät vorzugsweise erst im kalten Zustand reinigen. Verbrennungsgefahr! Das Kochfeld nach jedem Gebrauch reinigen, so wird das Einbrennen von Speiseresten vermieden. Eingetrockneter und eingebrannter Schmutz benötigt einen höheren Aufwand zum Reinigen. Durch unsachgemässe Behandlung bei der Reinigung können Dekor oder Oberfläche beschädigt werden. -
Seite 21: Reinigungsmittel Glaskeramik Mit Standard Glas
7 Störungen selbst beheben ▸ Geben Sie einige Tropfen eines geeigneten Reinigungsmittel (siehe Seite 21) auf die erkaltete Kochfläche und verreiben Sie diese mit einem Küchenpapier oder einem sauberen Tuch. ▸ Anschliessend die Kochfläche mit einem nassen Tuch abreiben und mit einem saube- ren Tuch oder mit der weichen Seite eines geeigneten Reinigungsschwamms trocken nachwischen. - Seite 22 7 Störungen selbst beheben Anzeige Mögliche Ursache Behebung leuchtet ▪ Die Kindersicherung ist akti- ▸ Bedienung mit Kindersi- viert. cherung beachten. ▸ Kindersicherung ausschal- ten (siehe Seite 17). Dauersignal ertönt, ▪ Eine Taste oder ein Slider ▸ Gegenstand oder überge- blinkt und das Gerät wurde länger als 10 Sekun- laufenes Kochgut entfer-...
-
Seite 23: Weitere Mögliche Probleme
8 Technische Daten Anzeige Mögliche Ursache Behebung blinkt ab- ▪ Die automatische Sicherheits- ▸ Kochzone bei Bedarf wie- wechselnd abschaltung wurde ausge- der einschalten. löst. ▪ Die Kochzone ist heiss und ein Topf steht darauf. Wenn eine Kochzone längere Zeit in Betrieb ist, ohne dass Einstellungen verändert werden, schaltet das Gerät die Kochzone automatisch aus. -
Seite 24: Entsorgung
9 Entsorgung Modellnummer GK 31144 Typenbezeichnung GK CTI4T-31144 Anzahl Kochzonen Heiztechnologie Induktions-Kochzone Abmessung der Kochzone 18×20 18×20 Energieverbrauch pro Kochzone Wh/kg 183,3 185,2 Energieverbrauch des gesamten Wh/kg 184,2 Kochfeldes EC Entsorgung Verpackung Kinder dürfen auf keinen Fall mit Verpackungsmaterial spielen, da Verletzungs- bzw. - Seite 25 Stichwortverzeichnis Geeignetes Kochgeschirr ...... 10 Kochpause ............18 Ankochautomatik ..........15 Kochzone ............12 Einschalten............ 15 Vorzeitig ausschalten ........ 15 Anschlussschild ..........27 Leistungsstufen ..........14 Bedien- und Anzeigeelemente ......9 Modellbezeichnung ..........2 Tasten ............... 9 Bedien- und Anzeigelemente Anzeigen............ 9 Pflege und Wartung.........
- Seite 26 Warmhaltefunktion ........... 13 Ausschalten .......... 13 Einschalten............ 13 Wiederherstellfunktion........18 Wischschutz ............18...
-
Seite 27: Service & Support
Typenschild Ihres Gerätes. Meine Geräteinformationen: SN: __________________________ Gerät: __________________________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt aufnehmen. Vielen Dank. Das Typenschild und das Anschlussschild befinden sich auf der Unterseite des Kochfel- des. Typenschild mit Serialnummer (SN) - Seite 28 Kochzone antippen oder darauf gleiten, um die Leis- tungsstufe einzustellen. Oder: ▸ antippen, um grosse Mengen Wasser schnell zu erhitzen. Kochzone ausschalten ▸ Auf Slider antippen. Gerät ausschalten Taste antippen. 1097751-01 V-ZUG AG, Industriestrasse 66, CH-6302 Zug info@vzug.com, www.vzug.com...
