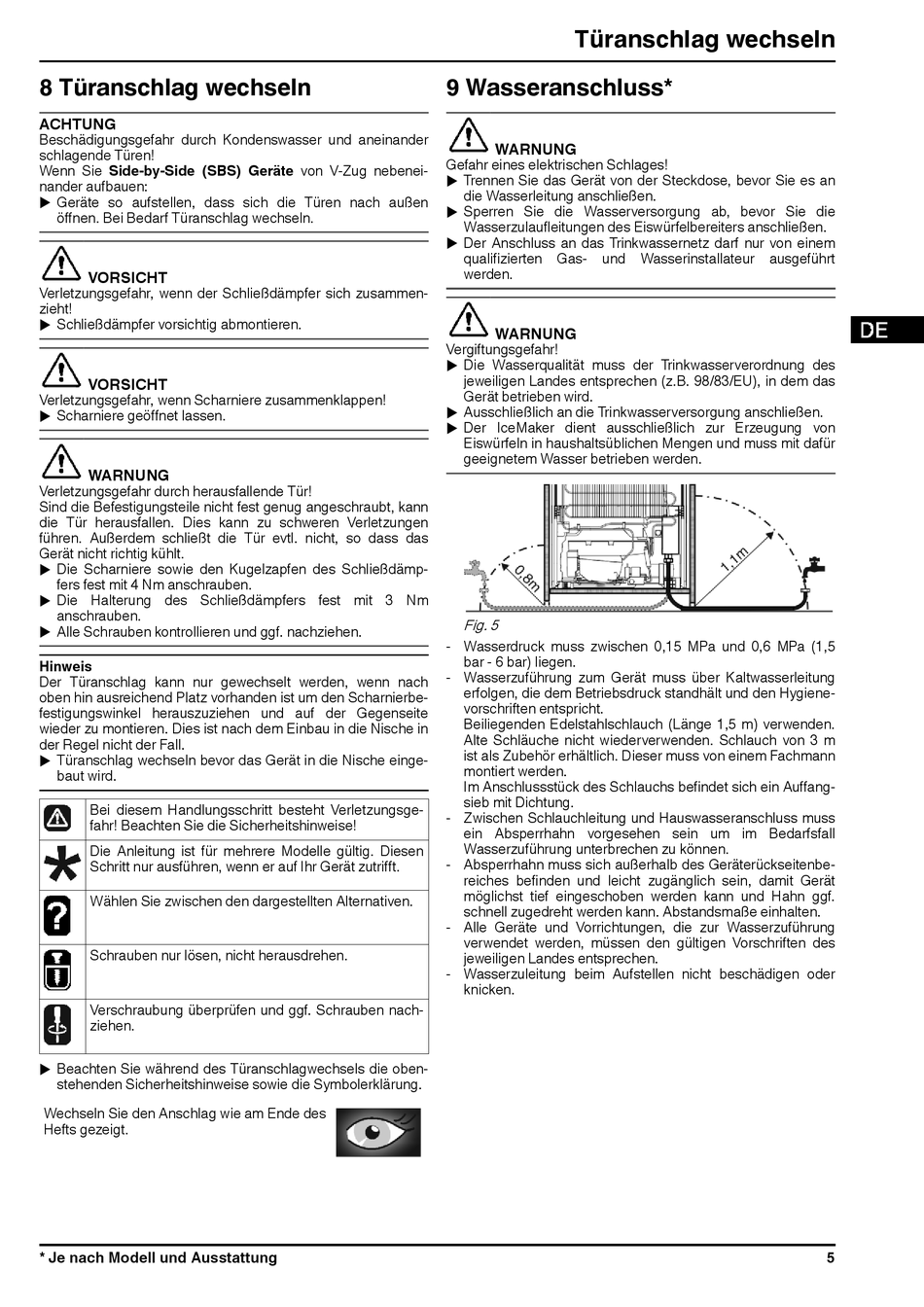

8 Türanschlag wechseln
ACHTUNG
Beschädigungsgefahr durch Kondenswasser und aneinander
schlagende Türen!
Wenn Sie Side-by-Side (SBS) Geräte von V-Zug nebenei-
nander aufbauen:
u Geräte so aufstellen, dass sich die Türen nach außen
öffnen. Bei Bedarf Türanschlag wechseln.
VORSICHT
Verletzungsgefahr, wenn der Schließdämpfer sich zusammen-
zieht!
u Schließdämpfer vorsichtig abmontieren.
VORSICHT
Verletzungsgefahr, wenn Scharniere zusammenklappen!
u Scharniere geöffnet lassen.
WARNUNG
Verletzungsgefahr durch herausfallende Tür!
Sind die Befestigungsteile nicht fest genug angeschraubt, kann
die Tür herausfallen. Dies kann zu schweren Verletzungen
führen. Außerdem schließt die Tür evtl. nicht, so dass das
Gerät nicht richtig kühlt.
u Die Scharniere sowie den Kugelzapfen des Schließdämp-
fers fest mit 4 Nm anschrauben.
u Die Halterung des Schließdämpfers fest mit 3 Nm
anschrauben.
u Alle Schrauben kontrollieren und ggf. nachziehen.
Hinweis
Der Türanschlag kann nur gewechselt werden, wenn nach
oben hin ausreichend Platz vorhanden ist um den Scharnierbe-
festigungswinkel herauszuziehen und auf der Gegenseite
wieder zu montieren. Dies ist nach dem Einbau in die Nische in
der Regel nicht der Fall.
u Türanschlag wechseln bevor das Gerät in die Nische einge-
baut wird.
Bei diesem Handlungsschritt besteht Verletzungsge-
fahr! Beachten Sie die Sicherheitshinweise!
Die Anleitung ist für mehrere Modelle gültig. Diesen
Schritt nur ausführen, wenn er auf Ihr Gerät zutrifft.
Wählen Sie zwischen den dargestellten Alternativen.
Schrauben nur lösen, nicht herausdrehen.
Verschraubung überprüfen und ggf. Schrauben nach-
ziehen.
u Beachten Sie während des Türanschlagwechsels die oben-
stehenden Sicherheitshinweise sowie die Symbolerklärung.
Wechseln Sie den Anschlag wie am Ende des
Hefts gezeigt.
* Je nach Modell und Ausstattung
Türanschlag wechseln

9 Wasseranschluss*

WARNUNG
Gefahr eines elektrischen Schlages!
u Trennen Sie das Gerät von der Steckdose, bevor Sie es an
die Wasserleitung anschließen.
u Sperren Sie die Wasserversorgung ab, bevor Sie die
Wasserzulaufleitungen des Eiswürfelbereiters anschließen.
u Der Anschluss an das Trinkwassernetz darf nur von einem
qualifizierten Gas- und
werden.
WARNUNG
Vergiftungsgefahr!
u Die Wasserqualität muss der Trinkwasserverordnung des
jeweiligen Landes entsprechen (z.B. 98/83/EU), in dem das
Gerät betrieben wird.
u Ausschließlich an die Trinkwasserversorgung anschließen.
u Der IceMaker dient ausschließlich zur Erzeugung von
Eiswürfeln in haushaltsüblichen Mengen und muss mit dafür
geeignetem Wasser betrieben werden.
Fig. 5
- Wasserdruck muss zwischen 0,15 MPa und 0,6 MPa (1,5
bar - 6 bar) liegen.
- Wasserzuführung zum Gerät muss über Kaltwasserleitung
erfolgen, die dem Betriebsdruck standhält und den Hygiene-
vorschriften entspricht.
Beiliegenden Edelstahlschlauch (Länge 1,5 m) verwenden.
Alte Schläuche nicht wiederverwenden. Schlauch von 3 m
ist als Zubehör erhältlich. Dieser muss von einem Fachmann
montiert werden.
Im Anschlussstück des Schlauchs befindet sich ein Auffang-
sieb mit Dichtung.
- Zwischen Schlauchleitung und Hauswasseranschluss muss
ein Absperrhahn vorgesehen sein um im Bedarfsfall
Wasserzuführung unterbrechen zu können.
- Absperrhahn muss sich außerhalb des Geräterückseitenbe-
reiches befinden und leicht zugänglich sein, damit Gerät
möglichst tief eingeschoben werden kann und Hahn ggf.
schnell zugedreht werden kann. Abstandsmaße einhalten.
- Alle Geräte und Vorrichtungen, die zur Wasserzuführung
verwendet werden, müssen den gültigen Vorschriften des
jeweiligen Landes entsprechen.
- Wasserzuleitung beim Aufstellen nicht beschädigen oder
knicken.
Wasserinstallateur ausgeführt
5
