KAESER CONNECT nutzen
Hauptmenü
2. Mit der Maus in das angezeigte Display von SIGMA CONTROL 2 klicken.
Das Hauptmenü wird angezeigt.
3. Mit der Maus auf die nummerierten Zeilen klicken.
Die Untermenüs werden angezeigt.
4. Um das Menü zu verlassen, mehrfach Taste esc anklicken.
Menü Graphen
Graphen werden die aufgezeichneten Maschinendaten der letzten 20 Minu‐
Beim Start des Menüs:
ten in einem Diagramm dargestellt. Solange der aktuelle Zeitpunkt dargestellt wird, wird das Dia‐
gramm alle 10 Sekunden aktualisiert.
Wenn eine SD-Karte im SD-Karten-Slot X5 verfügbar ist, können die vom Datenrekorder automa‐
tisch aufgezeichneten Maschinendaten aus einem beliebigen Zeitraum in der Vergangenheit auf‐
gerufen und angezeigt werden.
Wenn Sie den Mauszeiger über das Diagramm bewegen, erscheint ein Lineal. In der Legende
oberhalb des Diagramms werden der mit dem Lineal ausgewählte Zeitpunkt und die zugehörigen
Werte dargestellt. Bei ausgeblendetem Lineal wird der Zeitpunkt und die zugehörigen Werte am
rechten Rand des Diagramms dargestellt.
Der Inhalt der Graphen ist vom Maschinentyp abhängig.
Drehzahl wird nur bei Maschinen mit Frequenzumrichter realisiert.
Die Anzeige der

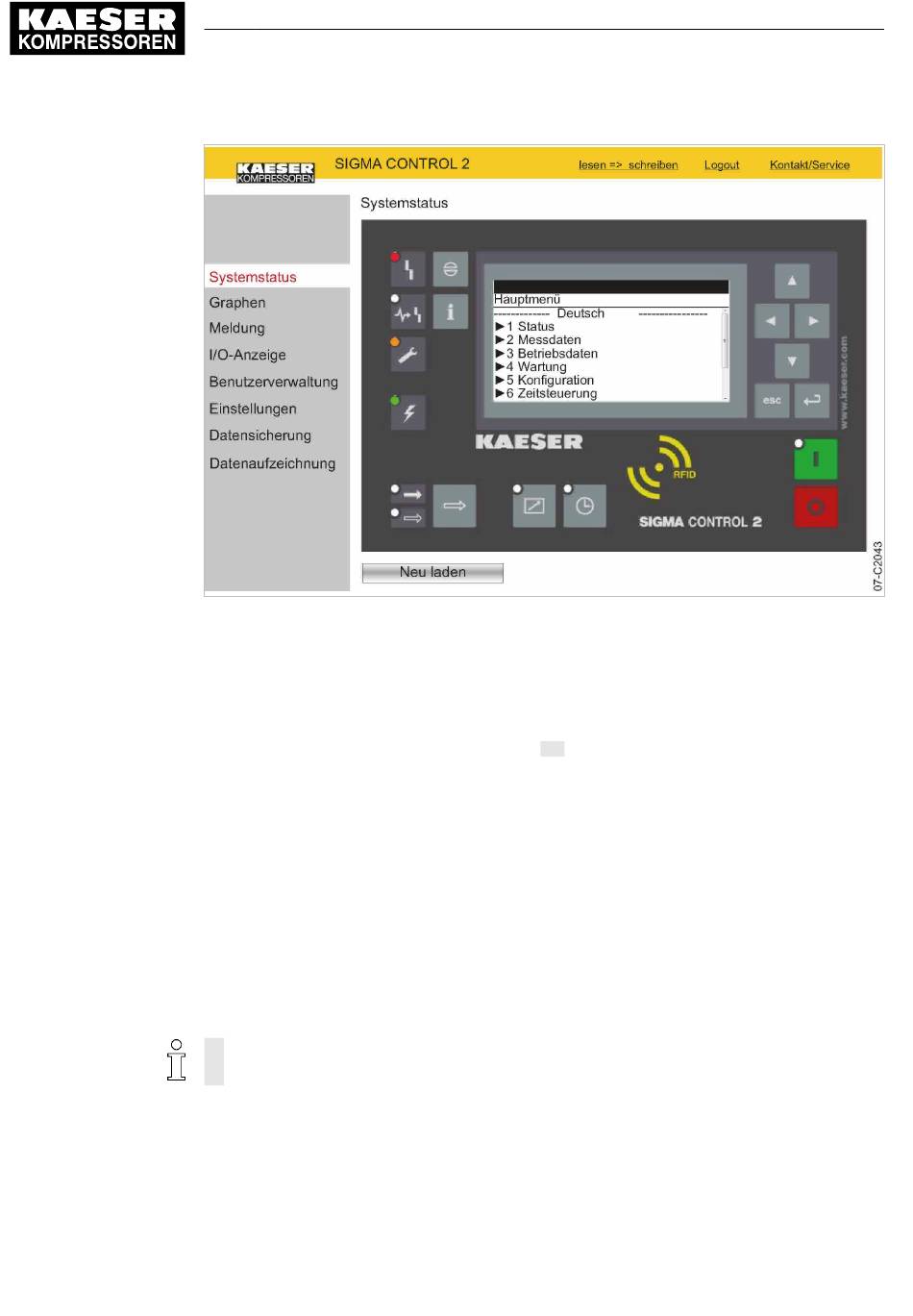

KAESER CONNECT für SIGMA CONTROL 2 wird angezeigt
1. Mit der Maus auf das Menüelement:
Bedienungsanleitung
Steuerung
SIGMA CONTROL 2 SCREW FLUID ≥4.3.X
Graphen klicken.
