8.10.3.1
Material
Voraussetzung

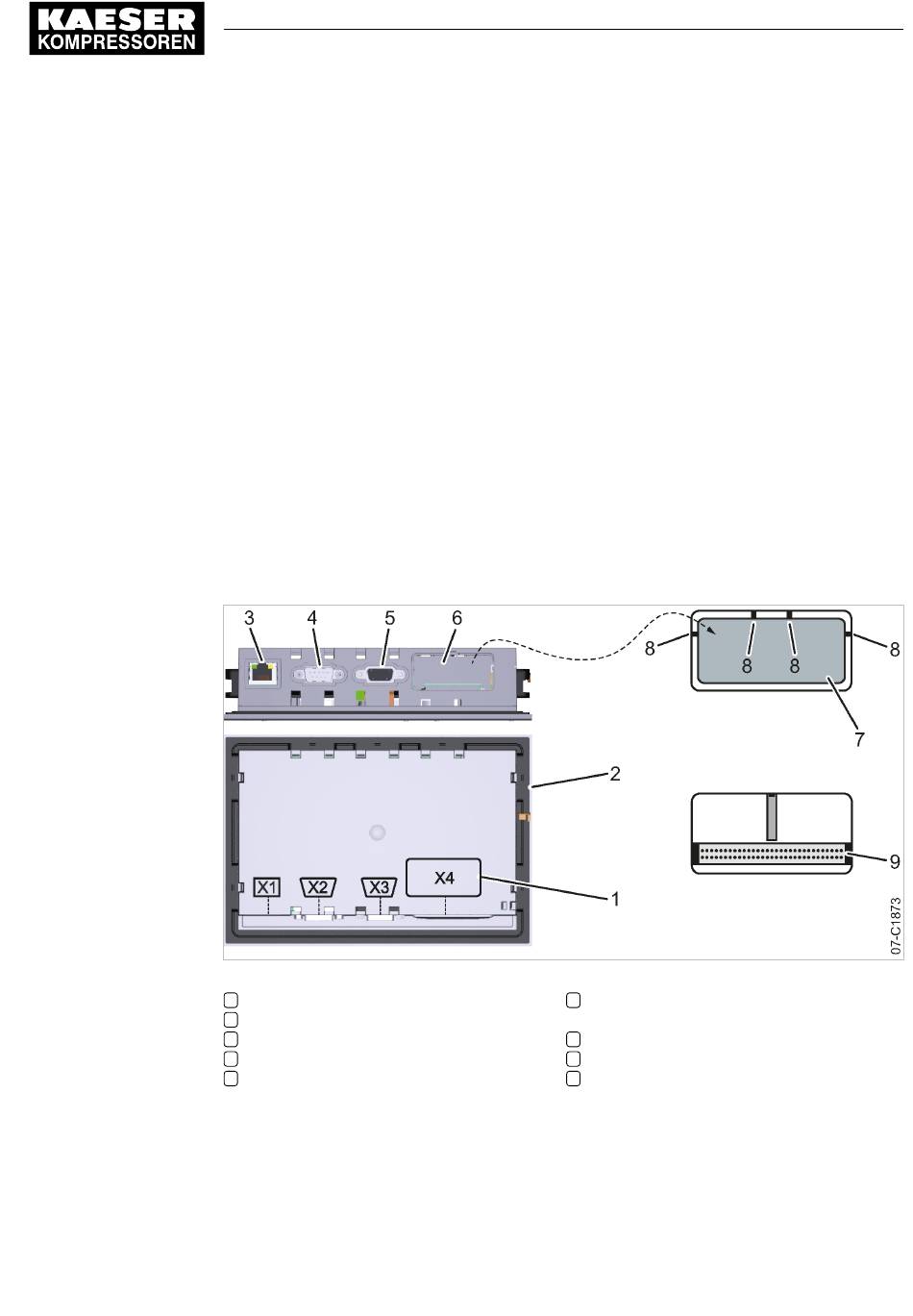

Abb. 32
Nr.: 9_9450 10 D
8 Inbetriebnahme
8.10 Maschine für Verbund-Betrieb einstellen
1. Elektrische Verbindung der Bus-Teilnehmer nach angegebener Belegung herstellen.
2. Schirm an beiden Leitungsenden auf Steckergehäuse auflegen.
3. Beim ersten und letzten Teilnehmer der PROFIBUS-Verbindung den Abschlusswiderstand im
Stecker auf ON einstellen.
Die Anschlussklemmen (2A/2B) für die weiterführende Busleitung sind abgeschaltet.

Kommunikationsmodul montieren

Ab Werk ist die Kommunikationsschnittstelle von SIGMA CONTROL 2 mit einer Kunststoffblende
verschlossen. Um das Kommunikationsmodul in Schnittstelle X4 einzustecken, müssen Sie zuerst
die Kunststoffblende aus SIGMA CONTROL 2 entfernen. Die Beschriftung der Schnittstellen finden
Sie auf der Rückseite von SIGMA CONTROL 2.
Kleiner Schraubendreher
Torx Schraubendreher, Größe 9
Maschine ist spannungsfrei
Spannungsfreiheit ist geprüft
➤ Vorsichtig arbeiten.
Kunststoffblende entfernen
Kommunikationsschnittstelle
Kennzeichnung der Schnittstellen
1
Rückseite Steuerung SIGMA CONTROL 2
2
Ethernet-Schnittstelle X1
3
IO-BUS X2
4
RS485-FC (USS-Schnittstelle) X3
5
1. Schraubendreher neben Steg ansetzen.
2. Spitze in den Schlitz zwischen Kunststoffblende und Gehäuse von SIGMA CONTROL 2 ein‐
führen.
3. Schraubendreher herunterdrücken bis Steg bricht.
Bedienungsanleitung Steuerung
SIGMA CONTROL 2 SCREW FLUID ≥4.3.X
Kommunikations-Schnittstelle X4 (Kunden-
6
Schnittstelle)
Kunststoffblende
7
Steg
8
Kommunikations-Schnittstelle X4 ohne
9
Kunststoffblende
