Inbetriebnahme
8.10
Maschine für Verbund-Betrieb einstellen
■
PROFIBUS-Schnittstelle einstellen
■
Taste «Fernsteuerung» aktivieren
Nachrüstsatz PROFIBUS erforderlich
Elektrische Verbindung herstellen
Pin
Belegung
1
Nicht belegt
2
Nicht belegt
3
PROFIBUS-Anschluss B
4
TTL-Signal RTS
5
Ground
6
+5 V für Busabschluss
7
Nicht belegt
8
PROFIBUS-Anschluss A
9
Nicht belegt
Pin-Belegung der Schnittstelle 9 polig SUB-D am Modul PROFIBUS

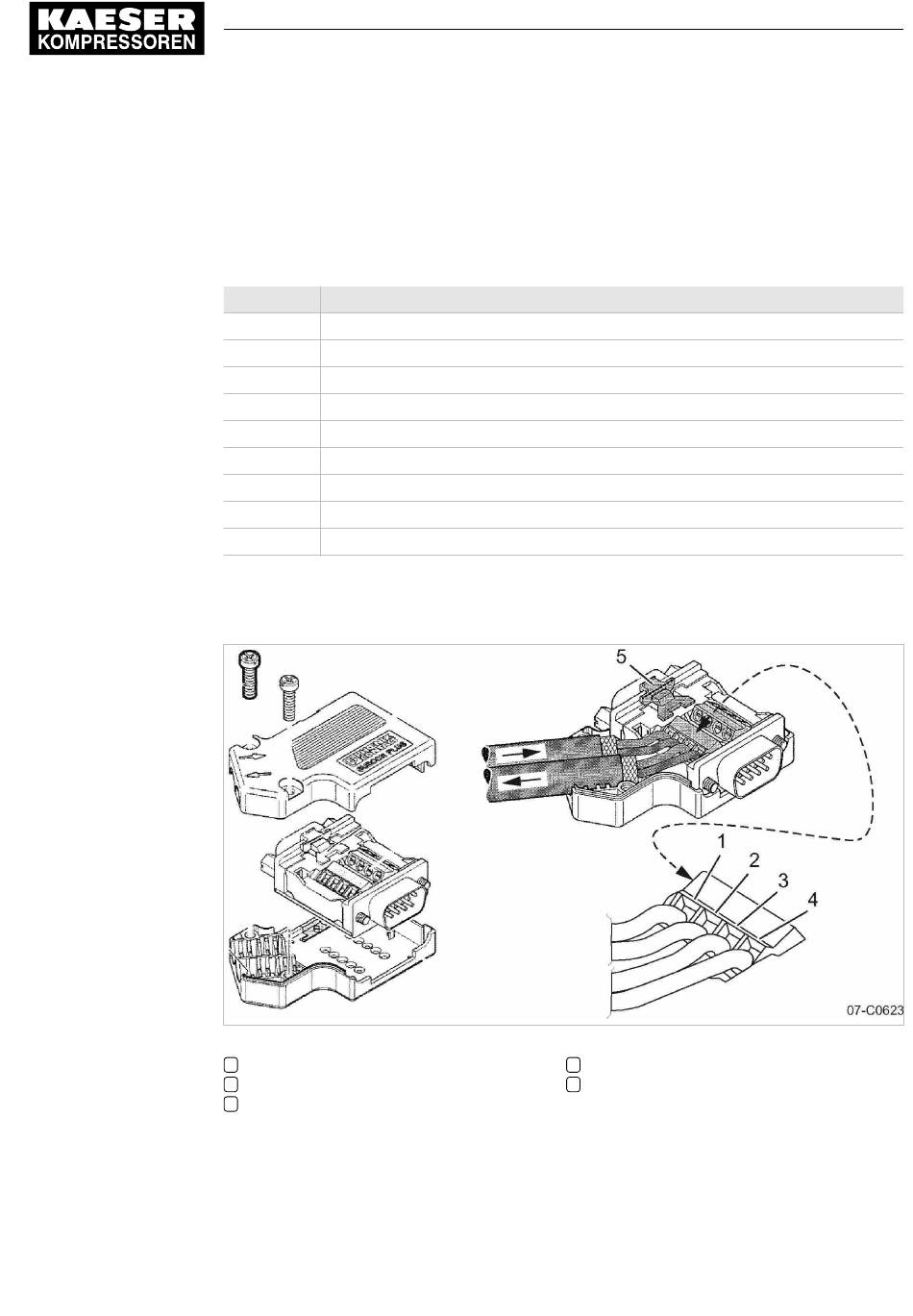

Verdrahtung Schnittstellen-Stecker
Verdrahtung der PROFIBUS-Verbindung
Anschlussklemme 1A
1
Anschlussklemme 1B
2
Anschlussklemme 2A
3
Bedienungsanleitung
Steuerung
SIGMA CONTROL 2 SCREW FLUID ≥4.3.X
Anschlussklemme 2B
4
Schiebeschalter Abschlusswiderstand
5
123
