8.10 Maschine für Verbund-Betrieb einstellen
➤ Elektrische Verbindung je nach Anwendungsfall herstellen. Für weitere Details, siehe Monta‐
geanleitung Nachrüstsatz LAN RJ45 (7.5250.01870)
Ethernetleitung verlegen
Gekreuzte Ethernetleitung für die Direktverbindung von zwei Maschinen verwenden.

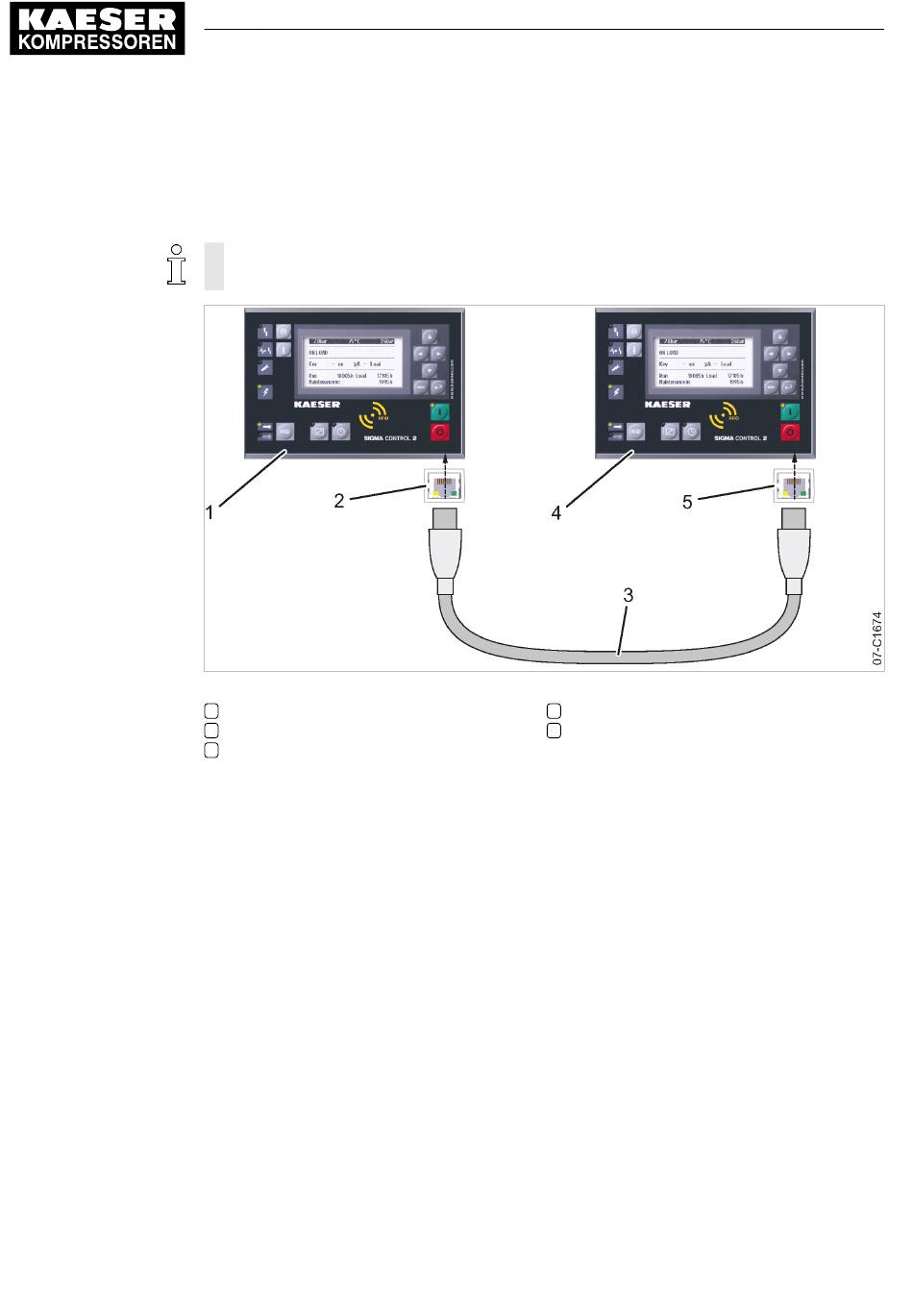

Direkte Verbindung von zwei SIGMA CONTROL 2
Steuerung Maschine 1 (Master)
1
Ethernet-Schnittstelle X1
2
Ethernetleitung, gekreuzt
3
➤ Ethernetleitung zwischen den beiden Maschinen verlegen.
Bei Anschluss der Maschinen an ein Netzwerk (LAN) oder Switch (z.B. bei Nutzung von
KAESER CONNECT).
➤ Ethernetleitung von jeder Maschine zum Netzwerkanschluss (LAN) oder Switch verlegen.
Ethernetleitung an die Maschine anschließen
Für jede Maschine:
1. Ethernetleitung in die Maschine und in den Schaltschrank der Maschine durch eine EMV-Ver‐
schraubung einführen.
2. Ethernetleitung durch die Kabelkanäle zu SIGMA CONTROL 2 verlegen. Verlegeweg im 24 V-
Bereich (blaue Verdrahtung) der Kanäle benutzen.
3. RJ45-Stecker am Leitungsende anbringen.
4. RJ45-Stecker in die Ethernetschnittstelle X1 an SIGMA CONTROL 2 stecken, bis er einrastet.
Bei Anschluss der Maschinen an einen Netzwerkanschluss (LAN) oder Switch
Für jede Maschine die Ethernetleitung am Netzwerkanschluss (LAN) oder Switch anschließen:
1. RJ45-Stecker am Leitungsende anbringen.
2. RJ45-Stecker in die Netzwerkanschlussdose stecken bis er einrastet.
Bedienungsanleitung Steuerung
SIGMA CONTROL 2 SCREW FLUID ≥4.3.X
Steuerung Maschine 2 (Slave)
4
Ethernet-Schnittstelle X1
5
