Aufbau und Wirkungsweise
5.1
Überblick über die Steuerung

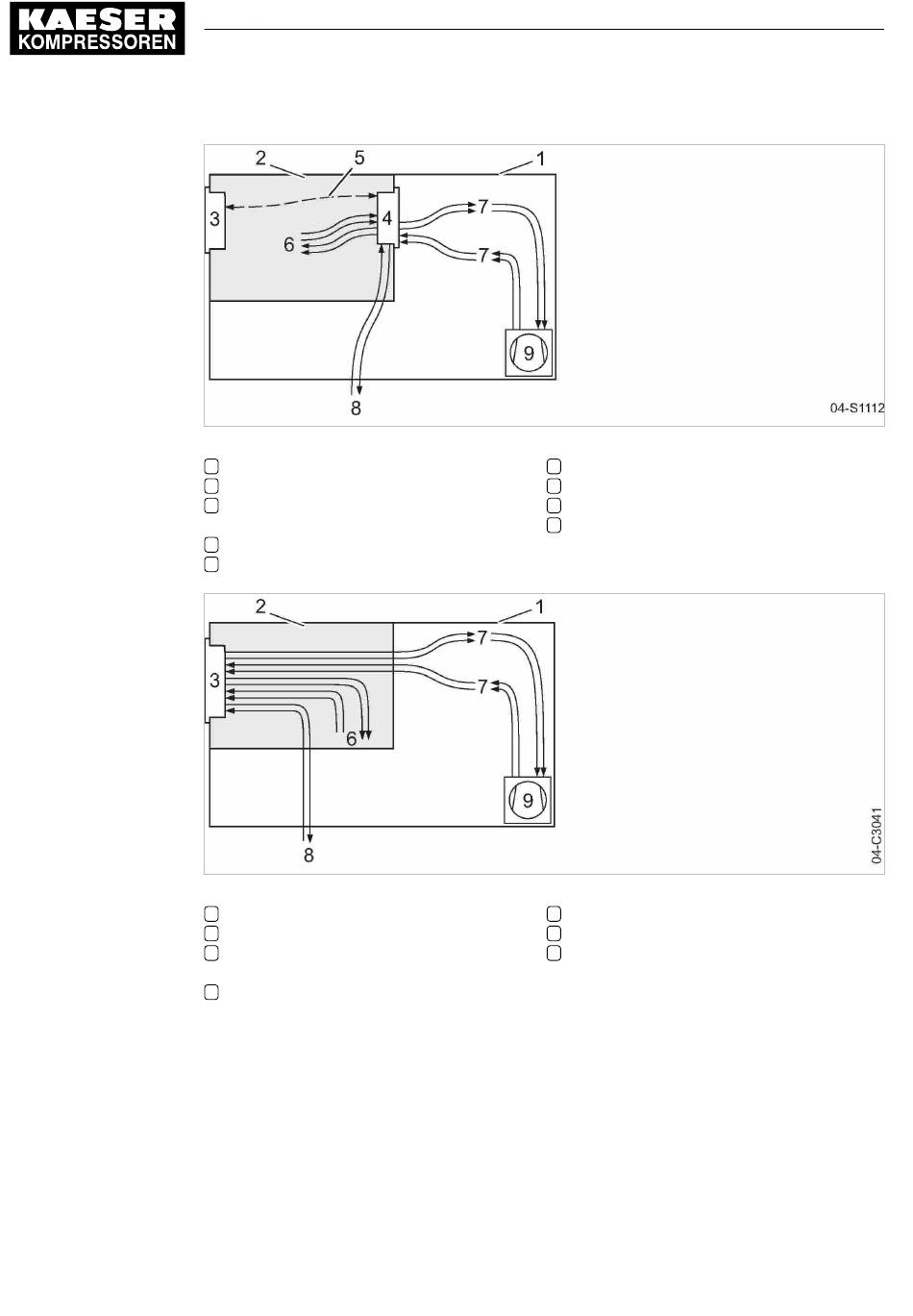

Systemaufbau MCS mit IOM
Maschinengehäuse
1
Schaltschrank
2
SIGMA CONTROL 2 (Vorbereitet zur An‐
3
bindung an Leittechnik)
Input-Output-Modul (IOM)
4
I/O-Bus
5
Systemaufbau MCSIO
Maschinengehäuse
1
Schaltschrank
2
SIGMA CONTROL 2 (Anbindung an Leit‐
3
technik nicht vorgesehen)
Ein-/Ausgänge Innenraum Schaltschrank
6
Funktion
Die Steuer- und Regelfunktion ermöglicht:
■
Automatisches Umschalten der Maschine von LASTLAUF auf LEERLAUF (nicht bei SXC) oder
STARTBEREIT.
■
Optimale Auslastung des Motors, angepasst an den tatsächlichen Druckluftbedarf
■
Automatisches Wiederanlaufen der Maschine nach Stromausfall (deaktivierbar)
Bedienungsanleitung
Steuerung
SIGMA CONTROL 2 SCREW FLUID ≥4.3.X
Ein-/Ausgänge Innenraum Schaltschrank
6
Ein-/Ausgänge Innenraum Kompressor
7
Ein-/Ausgänge für externe Sensoren
8
Kompressor
9
Ein-/Ausgänge Innenraum Kompressor
7
Ein-/Ausgänge für externe Sensoren
8
Kompressor
9
