Menü- Beschreibung
punkt
5.1.7 Stromausgang
4 mA
5.1.8 Stromausgang
20 mA
5.2.0 Test
5.2.1 Digitaleingänge
5.2.2 Digitalausgänge Mit den Tasten 1 bis 5 werden die
5.2.3 Impulseingang 1 Die momentane Eingangsfrequenz an
5.2.4 Impulseingang 2 Die momentane Eingangsfrequenz an
5.2.5 Fühlerbruch
5.2.6 Stromeingang 1 Der momentane Eingangsstrom an
5.2.7 Stromeingang 2 Der momentane Eingangsstrom an
5.2.8 Stromeingang 3 Der momentane Eingangsstrom an
5.2.9 Strom 4mA
5.2.10 Strom 12mA
5.2.11 Strom 20mA
5.2.12 Tastatur
5.2.12 LCD
Einstellbereich
Am Stromausgang wird ein Multimeter
angeschlossen. Mit  wird die Kalibrierebene
betreten. Die Anzeige blinkt. Mit  wird der
Strom auf 4 mA eingestellt. Mit  oder Set wird
bestätigt. Mit  kann in die nächste Auswahl
gewechselt werden.
Am Stromausgang wird ein Multimeter
angeschlossen. Mit  wird die Kalibrierebene
betreten. Die Anzeige blinkt. Mit  wird der
Strom auf 20 mA eingestellt. Mit  oder Set wird
bestätigt. Mit  kann in die nächste Auswahl
gewechselt werden.
Untermenü 5.2.0 Test
Jeder betätigte Digitaleingang wird in der oberen
Anzeige als Zahl angezeigt.
Digitalausgänge 1 bis 5 und die Leuchtdioden in
der Front für die Zeit des Tastendrucks
geschaltet.
Impulseingang 1 wird angezeigt.
Impulseingang 2 wird angezeigt.
Ein Fühlerbruch an NK1 bzw. NK2 wird angezeigt.
Analogeingang 1 wird angezeigt.
Analogeingang 2 wird angezeigt.
Analogeingang 2 wird angezeigt.
Der Stromausgang gibt 4 mA aus.
Der Stromausgang gibt 12 mA aus.
Der Stromausgang gibt 20 mA aus.
Die Testebene wird mit  betreten. Jede betätigte
Taste wird angezeigt. Mit  wird die Testebene
verlassen und es kann zum nächsten Untermenü
mit  geschaltet werden.
Die Testebene wird mit  betreten. Die Ebene
wird mit  verlassen.

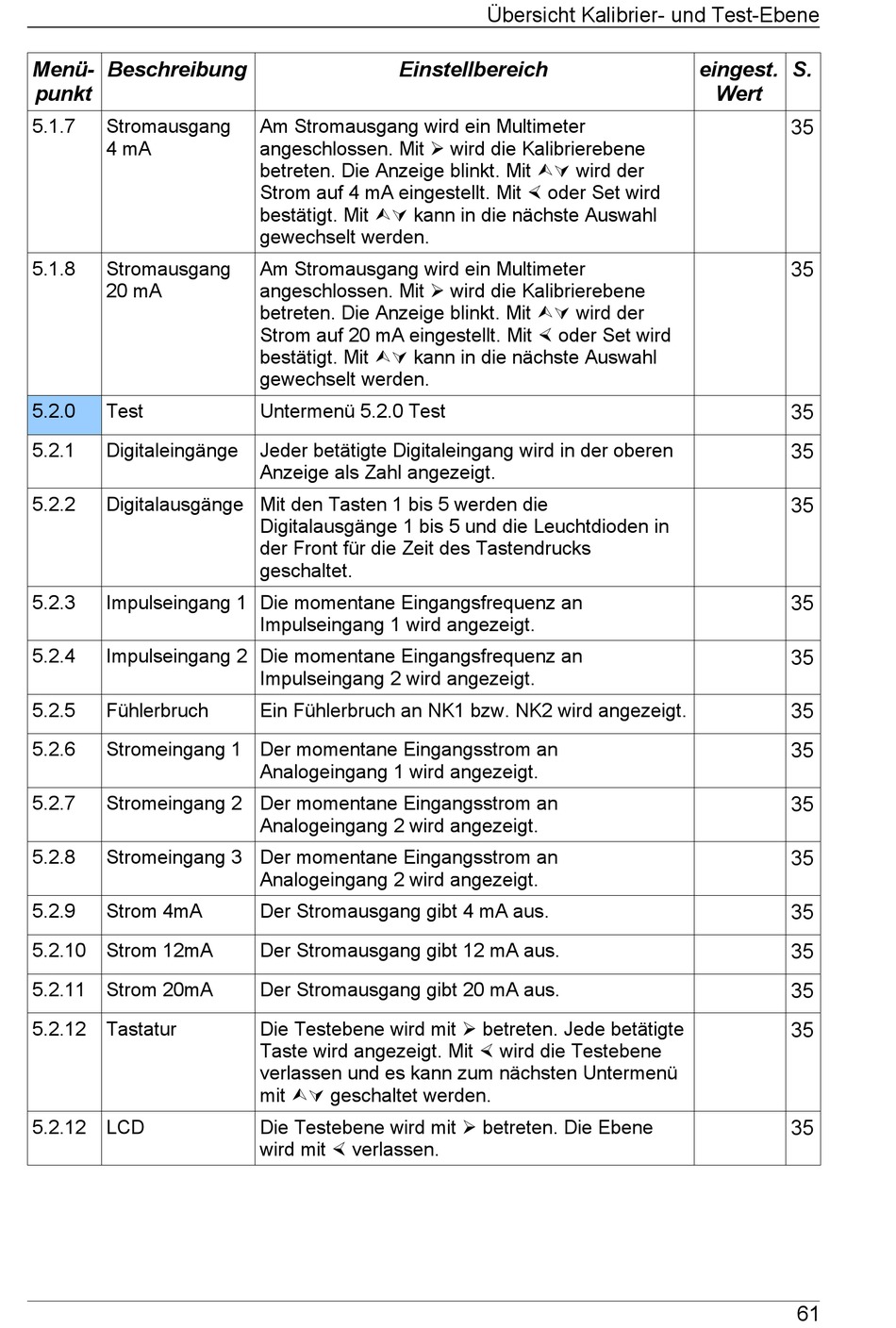

Übersicht Kalibrier- und Test-Ebene
eingest. S.
Wert
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
61
