Beschreibung der Strukturebene
3.10.1
Abschaltstufen auf LED
Die digitalen Abschaltstufen können Sie auf die Leuchtdioden in den Tasten F1 bis
F3 legen. Die Leuchtdioden zeigen den Zustand der Digitalausgänge an, die auf digi-
tale Abschaltung eingestellt sind. Die Funktionstasten haben keine Funktion.
3.10.2
Feste Auswahlwerte
Die festen Auswahlwerte werden den Funktionstasten F1 bis F3 zugeordnet. Sobald
eine Funktionstaste betätigt wurde, leuchtet die zugehörige LED auf. Sind feste Vor-
wahlwerte aktiviert, erscheint die Vorwahl in der Anzeige. Mit [Set][Start] beginnt die
Dosierung. Darf der Anwender keine Werte außer den festen Werten eingeben, müs-
sen Sie die Tastatur sperren. Die Tasten Set, Start, Stop, Reset und die Funktions-
tasten können Sie danach einzeln freigeben.
Bei festen Reglersollwerten werden die voreingestellten Sollwerte aktiviert. Bei der
Produktwahl wird der entsprechende Digitalausgang geschaltet, damit Produktwege
geschaltet werden können.
3.10.3
Spülen mit F1
Diese Funktion wird benutzt um das Dosierventil zu öffnen, wenn keine Dosierung
aktiv ist. Die Rohrleitung kann dann entleert, gereinigt oder gefüllt werden. Diese
Spülfunktion kann auf die Taste F1 gelegt werden. Durch Betätigung der Taste F1
fährt der Stellgliedausgang auf 20mA auf. Die Leuchtdiode F1 leuchtet. Das LCD
zeigt im unteren Display spülen.
Die Spülfunktion wird durch erneutes Betätigen der F1-Taste ausgeschaltet. Zusätz-
lich können Sie einen Digitalausgang zur Signalisierung der aktiven Spülfunktion auf
„Spülen" schalten.
3.10.4
Produktauswahl
Mit den Funktionstasten F1 bis F3 wird ein Produkt ausgewählt (F1 wird der digitalen
Abschaltstufe 1, F2 der digitalen Abschaltstufe 2, F3 der digitalen Abschaltstufe 3 zu-
geordnet).

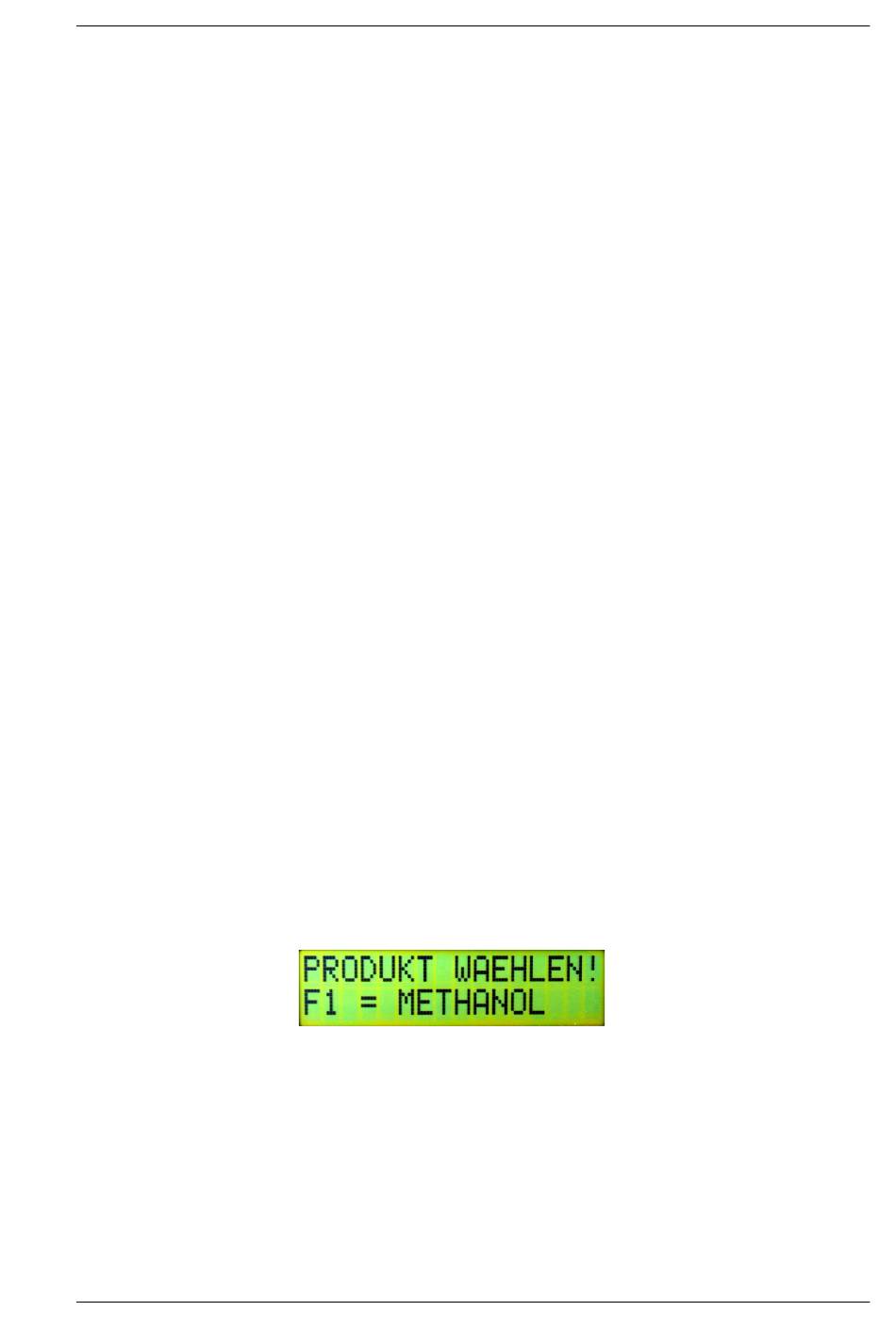

Nachdem die vorgewählte Menge mit [Set] bestätigt wurde, erscheint in der obersten
Zeile ein Abfragetext. Sobald eine Funktionstaste gedrückt wird, leuchtet die zugehö-
rige LED und in der zweiten Display-Zeile wird der Produkttext des ausgewählten
Produktweges eingeblendet.
Das ausgewählte Produkt wird mit [Set] bestätigt. Wenn die Dosierung danach ge-
startet wird, schaltet nur der ausgewählte Digitalausgang und der Stellgliedausgang
fährt auf. Die Einstellungen der Vorabschaltwerte im Menüpunkt 1.1.0 ist weiterhin
möglich.
Der Abfragetext und die drei Produkttexte dürfen bis zu 16 Zeichen lang sein. Sie
werden im Menüpunkt 2.8.4 bis 2.8.7 festgelegt.
