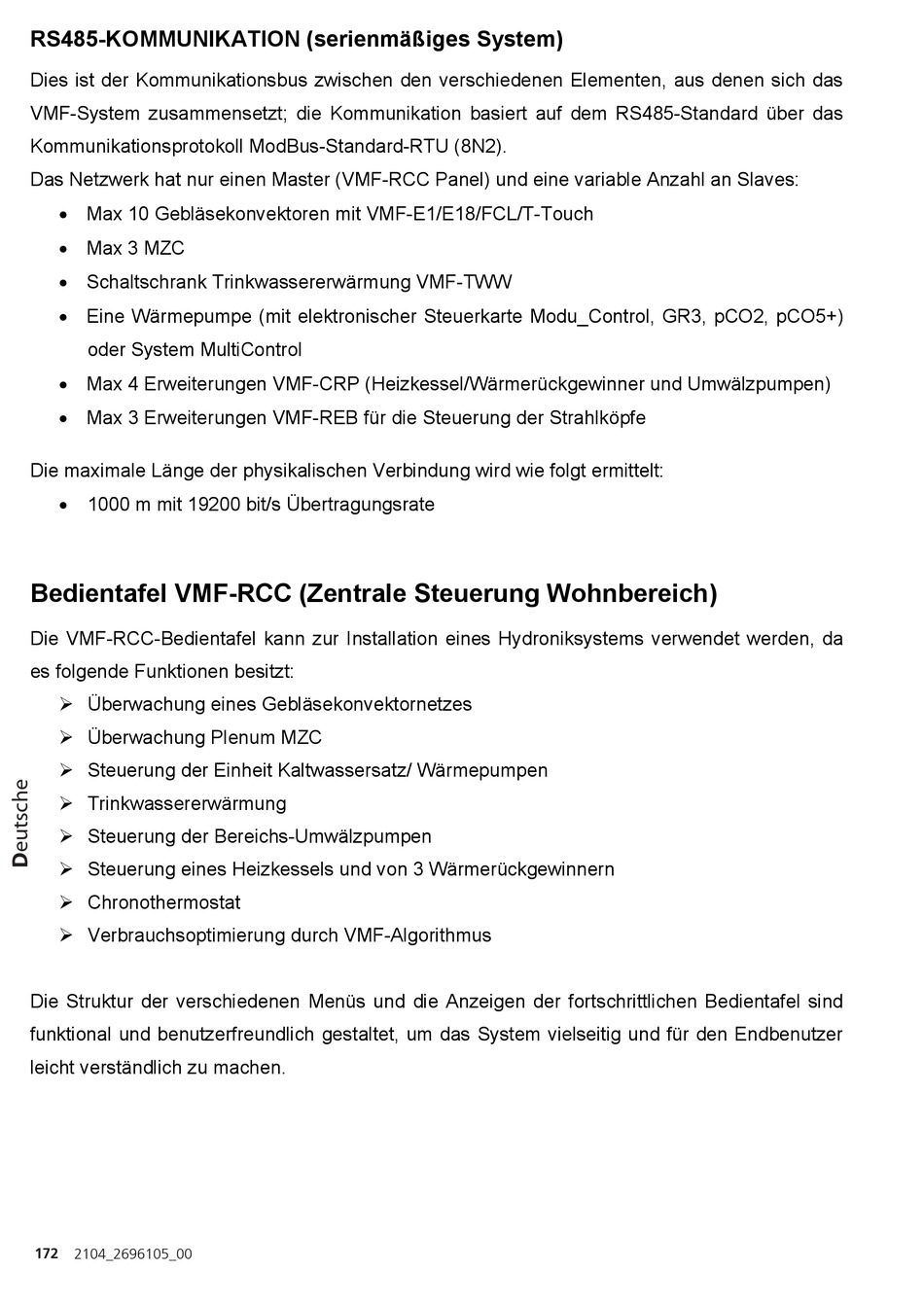

RS485-KOMMUNIKATION (serienmäßiges System)
Dies ist der Kommunikationsbus zwischen den verschiedenen Elementen, aus denen sich das
VMF-System zusammensetzt; die Kommunikation basiert auf dem RS485-Standard über das
Kommunikationsprotokoll ModBus-Standard-RTU (8N2).
Das Netzwerk hat nur einen Master (VMF-RCC Panel) und eine variable Anzahl an Slaves:
 Max 10 Gebläsekonvektoren mit VMF-E1/E18/FCL/T-Touch
 Max 3 MZC
 Schaltschrank Trinkwassererwärmung VMF-TWW
 Eine Wärmepumpe (mit elektronischer Steuerkarte Modu_Control, GR3, pCO2, pCO5+)
oder System MultiControl
 Max 4 Erweiterungen VMF-CRP (Heizkessel/Wärmerückgewinner und Umwälzpumpen)
 Max 3 Erweiterungen VMF-REB für die Steuerung der Strahlköpfe
Die maximale Länge der physikalischen Verbindung wird wie folgt ermittelt:
 1000 m mit 19200 bit/s Übertragungsrate

Bedientafel VMF-RCC (Zentrale Steuerung Wohnbereich)

Die VMF-RCC-Bedientafel kann zur Installation eines Hydroniksystems verwendet werden, da
es folgende Funktionen besitzt:
 Überwachung eines Gebläsekonvektornetzes
 Überwachung Plenum MZC
 Steuerung der Einheit Kaltwassersatz/ Wärmepumpen
 Trinkwassererwärmung
 Steuerung der Bereichs-Umwälzpumpen
 Steuerung eines Heizkessels und von 3 Wärmerückgewinnern
 Chronothermostat
 Verbrauchsoptimierung durch VMF-Algorithmus
Die Struktur der verschiedenen Menüs und die Anzeigen der fortschrittlichen Bedientafel sind
funktional und benutzerfreundlich gestaltet, um das System vielseitig und für den Endbenutzer
leicht verständlich zu machen.
