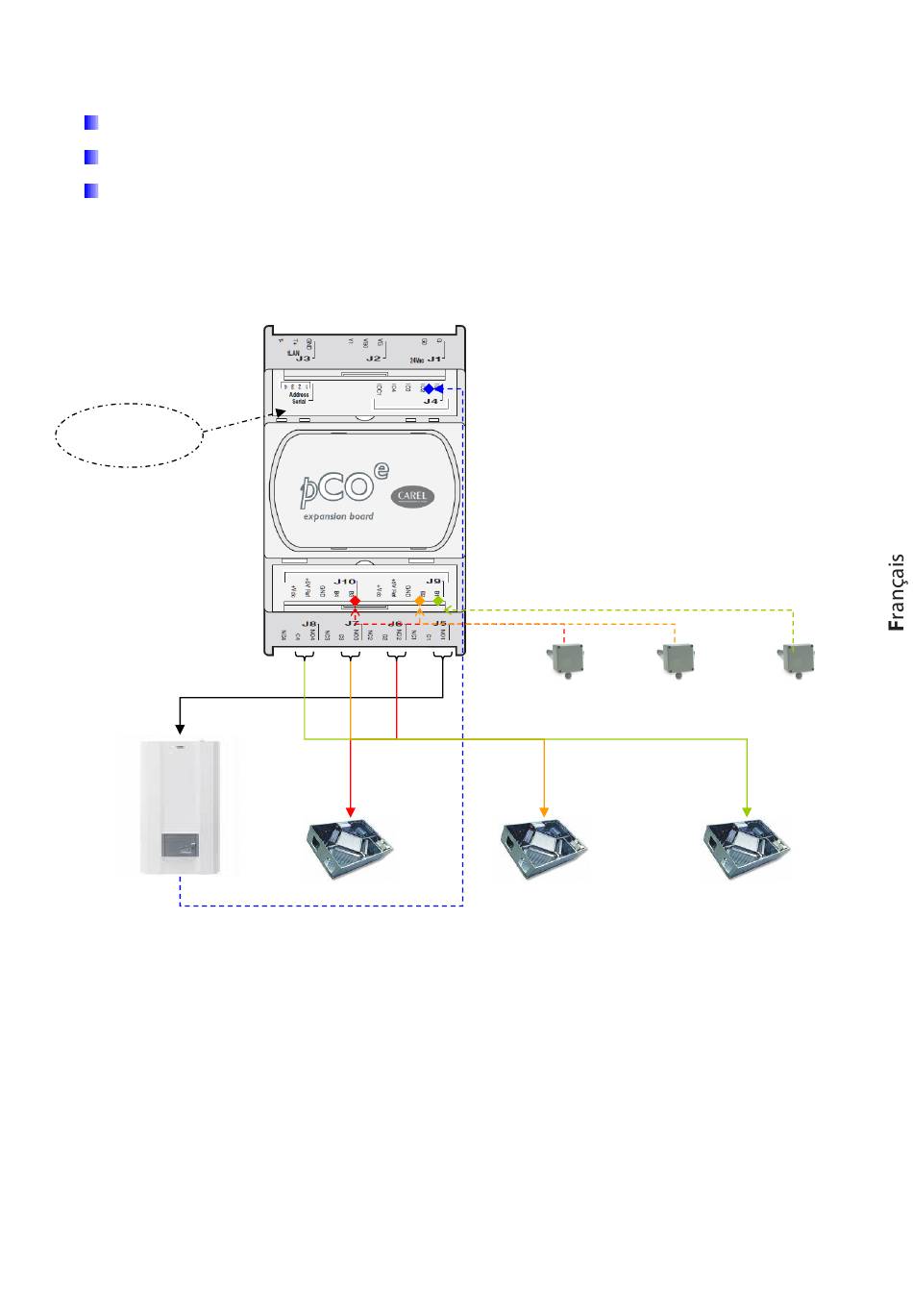

La fig. 8 reporte le schéma fonctionnel de l'expansion VMF-CRP. Comme vous pouvez
facilement le remarquer sur le schéma, le contrôle peut gérer les éléments suivants :
Une chaudière (*)
Trois récupérateurs de chaleur
Trois sondes V.O.C. (sondes d'ambiance capables de détecter les gaz suivants dans
l'air : monoxyde de carbone CO, eau sulfureuse H2S, vapeurs de solvants, vapeurs
d'alcanol, fumée de cigarette, gaz d'échappement des voitures, air produit par la
respiration humaine, fumée de combustion de bois, papier et matières plastiques)
Adresse :
2
Chaudière
09/08/2017 Auteur
Réc. Chal. 1
Figure 2: Schéma fonctionnel de l'expansion VMF-CR
F. Carpanese
Sonde V.O.C
Réc. Chal. 3
Réc. Chal. 2
Ensemble
Code
Type Intérieur
Sonde V.O.C Sonde V.O.C
Réc. Chal. 2 Réc. Chal. 1
Réc. Chal. 3
